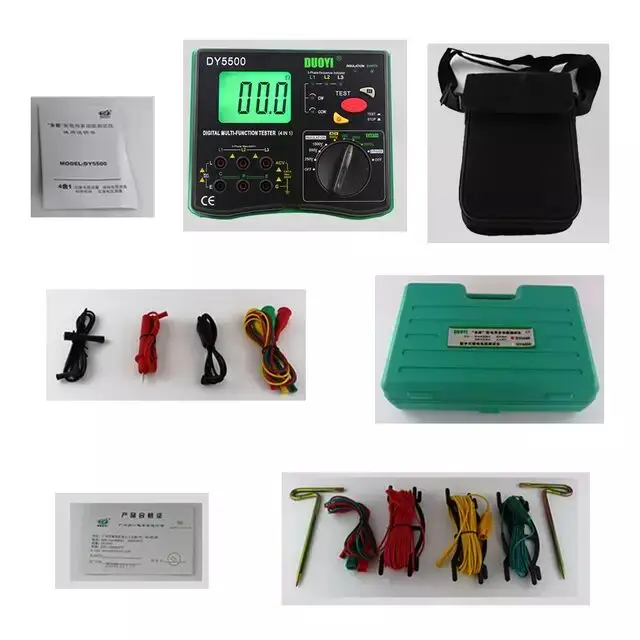

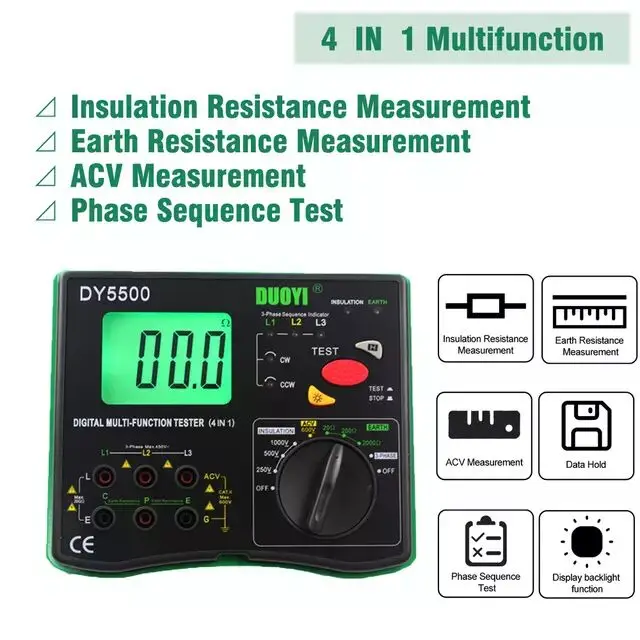

Цифровой Многофункциональный тестер сопротивления DUOYI DY5500 4 в 1 мультиметр

Бренд 5500 многофункциональный инструмент может измерять Сопротивление заземления, сопротивление изоляции, переменного напряжения и фазовой последовательности. Как электрический измерительный инструмент нового поколения, который мы успешно разработали в последнее время. Он нацелен на красивый и модный дизайн, более строгие функции, которые легче использовать и более надежны. Инструменты и аксессуары находятся в наборе инструментов. Он может быть использован для тестирования сопротивления изоляции и сопротивления заземления Электросистемы, электрического оборудования, молниеразрядного оборудования, а также измерения переменного напряжения и фазы последовательного тестирования.

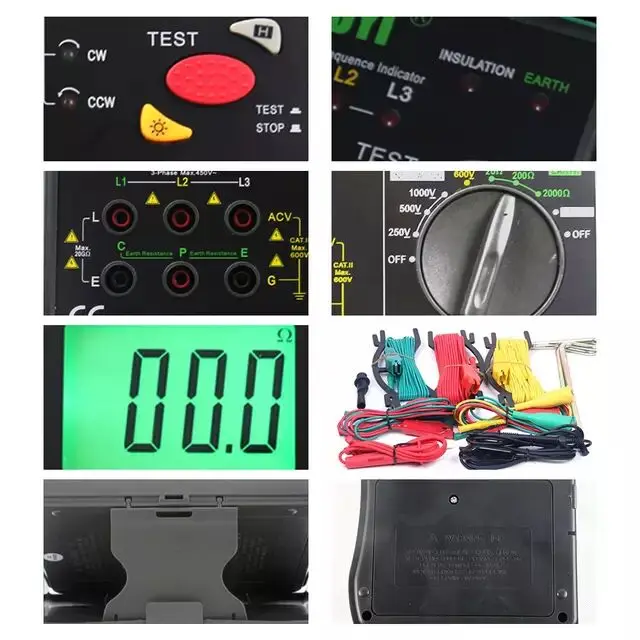

Представление панели

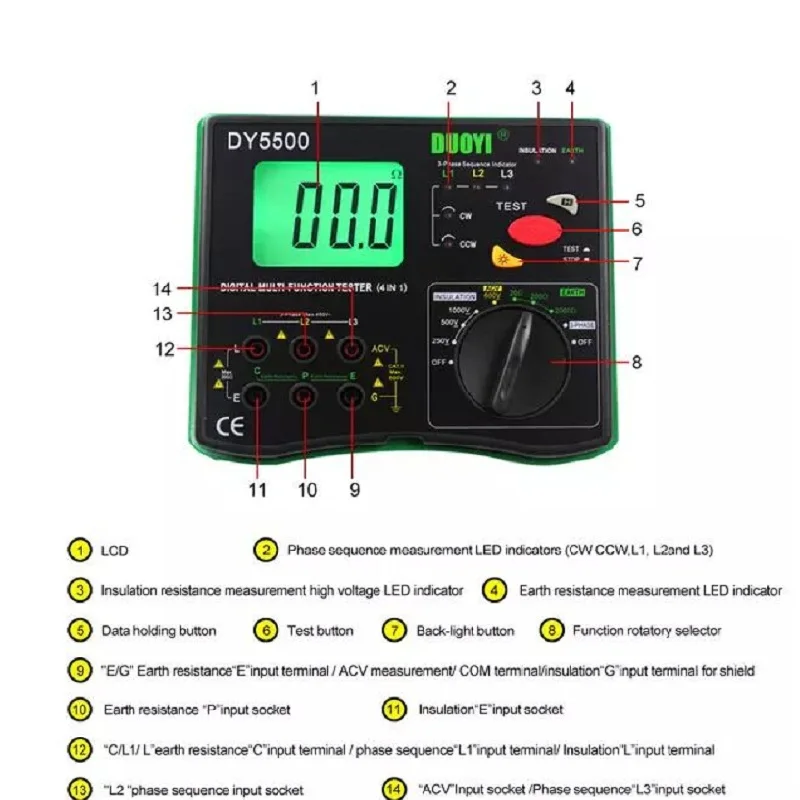

1. ЖК-дисплей

2. Светодиодный индикатор измерения последовательности фаз (CW CCW,L1, L2and L3)

3. Измерение сопротивления изоляции светодиодный индикатор высокого напряжения

4. Светодиодный индикатор измерения сопротивления заземления

5. Кнопка удержания данных

6. Кнопка тестирования

7. Кнопка "задний светильник"

8. Функция переключателя вращения

9."E/G" Сопротивление заземления "E" входной терминал/ACV измерение/COM терминал/изоляция "G" входной терминал для shield

10. Входное гнездо сопротивления заземления "P"

11. Изоляция "Е" входное гнездо

12. "C/L1/ L" Сопротивление заземления "C" входной терминал/фаза последовательности "L1" входной терминал/изоляция "L" входной терминал

13."L2" фазовая последовательная Входная розетка

14. "ACV" входное гнездо/фаза последовательности "L3" входное гнездо

Электрическая спецификация

1. Сопротивление изоляции

2. Сопротивление земле

3. Измерение напряжения переменного тока (заземления)

4. Проверка последовательности фаз

Примечание: результат тестирования фазы определяется светодиодный, без ЖК-дисплея.

Измерение сопротивления земли

Метод испытаний на сопротивление заземления с 3 Проводами

A. Измерение заземления напряжения

Поместите вспомогательные заземляющие шипы P1 и ACV1 в почву 5-10 метров от объекта под испытанием на прямом расстоянии, как показано на рисунке 1, подключите зеленый провод к терминалу «E» инструмента, желтый провод к клемме «P» и красный провод к клемме «ACV».

Сначала поверните переключатель поворота в положение переменного тока 600 В и подтвердите, что это напряжение ниже 10 в. Если напряжение выше 10 В, будет погрешность в измерении сопротивления земли. В этом чехол, выключите заземляющий электрод под испытанием, чтобы уменьшить напряжение земли, прежде чем проверить снова.

E подключен к порту земного электрода

P подключен к порту потенциального электрода

ACV подключается к порту электрода напряжения

Примечание: обязательно вставьте вспомогательные земные шипы в почву с высоким содержанием воды. Чехол для почвы сухой, имеет много песков или гранул, обязательно добавьте воду для обеспечения того, чтобы почвы, в которых вставляются вспомогательные земные шипы, были влажными. Чехол для цементной земли, поместите вспомогательные земляные шипы горизонтально и добавьте воду, поместите влажные полотенца, обернув вспомогательные земляные шипы перед тем, как проверить.

B. Измерение сопротивления заземления

B-1. Тестовое соединение провода

Поместите вспомогательные заземляющие шипы P1 и C1 в soil5to 10 метров от объекта под испытанием на прямом расстоянии, как показано на рис. 2, Подключите зеленый провод к терминалу «E» инструмента, желтый провод к клемме «P» и красный провод к клемме «C»

E подключен к порту земного электрода

P подключен к порту потенциального электрода

C подключен к порту электрода тока

B-2. Проверка подключения

Нажмите кнопку «тест/стоп», если индикатор «ОК» на ЖК-дисплее-светильник, это означает, что провода хорошо подключены к терминалам «P» и «C», И земное сопротивление шипов auxilliary earth находится в допустимом диапазоне. Если индикатор «ОК» на ЖК-дисплее не является светильник, проверьте провода, подключенные к терминалам «P» и «C» или Уменьшите вспомогательное сопротивление заземлению до соответствующего уровня, изменив положение заземляющих шипов или смачивая почву. Вы можете короткое замыкание зажимов в красных и желтых проволочных клеммах, чтобы проверить, сломаны ли они.

B-3. Измерение операции

Набор переключателей поворота для 20008 нажмите кнопку «тест/стоп», если отображаемое значение слишком маленькое, переключитесь на 2009 или 209. Значение, отображаемое сейчас, является сопротивлением земного резистора.

Примечание: Убедитесь, что провод не скручивается с любым другим проводом. Скрученные или не хорошо подключенные провода генерируют индукцию при тестировании и измерениях удара. Если вспомогательное Сопротивление заземления слишком велико, генерируются некоторые ошибки. Убедитесь, что вспомогательные земные шипы вставляются во влажные почвы, чтобы обеспечить полный контакт различных частей.

2-провод упрощенный сопротивления заземления Тесты метод

Этот метод тестирования предназначен для применения, где не может вставлять вспомогательные заземляющие шипы. В этом способе используется существующий земной электрод с очень высоким сопротивлением заземления, такой как металлическая водопроводная труба, общая земля коммерческой электрической системы, или земной терминал здания вместо вспомогательных земных шипов «C» и «P».

A. Проверка проводного соединения

Подключите провода с помощью упрощенных тестовых проводов, как показано на рисунке выше.

Опасность: будьте осторожны с электрическим ударом при использовании метода заземления коммерческой электронной системы. Не используйте этот инструмент для проверки напряжения источника питания.

B. Измерение заземления напряжения

Обязательно Установите селектор диапазона на 600 В переменного тока и подтвердите, что напряжение ниже 10 В. Если напряжение выше 10 в, выключите заземляющий электрод под испытанием, чтобы сбросить напряжение земли перед вами

Проверьте снова.

C. Измерение сопротивления заземления

Начните с 20000, нажмите кнопку «тест/стоп», индикатор «ОК» на ЖК-дисплее включится, указав, что тест находится в процессе. Чехол для измерения слишком мал, для измерения переключается на 2000 или 200. Значение, отображаемое сейчас, является значением земного сопротивления.

Примечание:

Измерительный ток прибл. 2 мА. Поэтому, даже если код подключен, код не будет действовать. Настоящее Сопротивление заземления RX необходимо рассчитать с помощью формулы ниже:

RX = Re-re.

Re: чтение инструмента

Re: сопротивление земли общего земного терминала коммерческой системы питания

Информация о продукте

Особенности и характеристики

Особенности

• Измерение сопротивления заземления от 0,01 Ом до 2000 Ом с разрешением 0,01 Ом.
• Измерьте сопротивление изоляции до 2000 м Ом.
• Испытательное напряжение 250 В, 500 В, 1000 В.
• Измерение напряжения переменного тока до 600 В.
• Проверьте последовательность фазы и состояние фазы.
• Автонастройка, хранение данных, ЖК-подсветка.
• Предупреждение о низком заряде батареи.
• В комплекте с Тестовые провода, вспомогательный земли, бары, фазный провод, тяжелый режим работы носить чехол и восемь AA 1,5 V сухая клетки
• Низкое энергопотребление CMOS dual integral A/D, преобразование IC, автоматическое ноль.
• Условия окружающей среды:
• Рабочая температура: 0C ~ 40C
• Относительная влажность <80%
• Температура хранения: -10C ~ 50 °C
• Относительная влажность <80%

Технические характеристики

• Модель: DY5500
• Сопротивление заземлению: 0 ~ 20/200/2000 ±(2% + 5)
• Тестирование Напряжение: 250/500/1000V
• Сопротивление изоляции: 0,1 ~ 2000 м ±(3% + 5)
• Проверка вращения фазы: Да
• Напряжение переменного тока: 700 В ±(2% + 5)
• Автодиапазон: Да
• Отображение функционального символа: Да
• Хранение данных: Да
• Предупреждение о низком заряде батареи: Да
• Макс. Дисплеи: 1999
• Подсветка ЖК-дисплея: да
• Размер изделия: 190*155*75 мм
• Мощность: AA1.5V x 8 (не входит в посылка)

Аксессуары

1. Руководство пользователя * 1

2. Чехол для инструментов * 1

3. Тестовый провод фазовой последовательности * 1

(Зеленый и красный)

4. Испытательный провод сопротивления изоляции * 1

(Красный свинец с большим зондом/Черный свинец с большим зажимом/Черный свинец с отсоединенным маленьким зажимом)

5. Испытательный провод сопротивления заземления * 1

(Красный 15-метровый Тесты провода/желтого цвета; 10 пар в того, что наши производственные мощности включают в Тесты провода/зеленый 5-метровая Тесты провода)

6. Простая испытательная проволока с сопротивлением заземлению * 1

(Красный 1,6 того, что наши производственные мощности включают в Тесты провода/зеленый 1,6 того, что наши производственные мощности включают в Тесты провода)

7. Вспомогательный заземляющий Спайк * 2

8. 1,5 V( R6P) АА батареи * 8 (в комплект не входит)

9. Сумка для инструментов * 1
