Супергетеродин433 мгц радиочастотный беспроводной модуль приемника, маленький размер, низкая мощность для беспроводного выключателя питания, розетка, светодиодный пульт дистанционного управления, электрические двери и т. д.








Посылка включает в себя:

Модуль приемника (RX500-4) * 3 шт.
Антенна * 3 предмета в комплекте








В данный комплект поставки антенна не входит.











Среда приложения





Пульт дистанционного управления, модуль приемника, мотоциклы, автомобильные противоугонные продукты, товары для домашней безопасности, электрические двери, двери затвора, окна, гнездо дистанционного управления, светодиодный пульт дистанционного управления, дистанционное аудио дистанционное управление электрические двери, гаражные двери с дистанционным управлением, выдвижные двери с дистанционным управлением, ворота с дистанционным громкостью, двери с панорамой, Пульт дистанционного управления открывалка двери, система управления закрывающим устройством двери, пульт дистанционного управления занавесками, Хост сигнализации, сигнализация, пульт дистанционного управления мотоцикла дистанционного управления электромобилями, пульт дистанционного управления MP3.











Описание продукта:

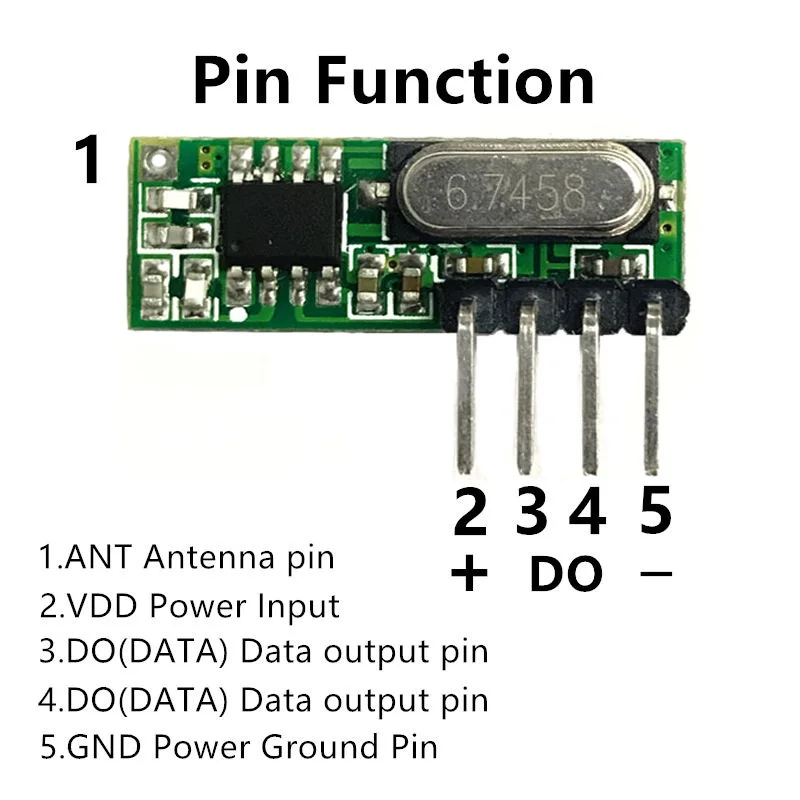

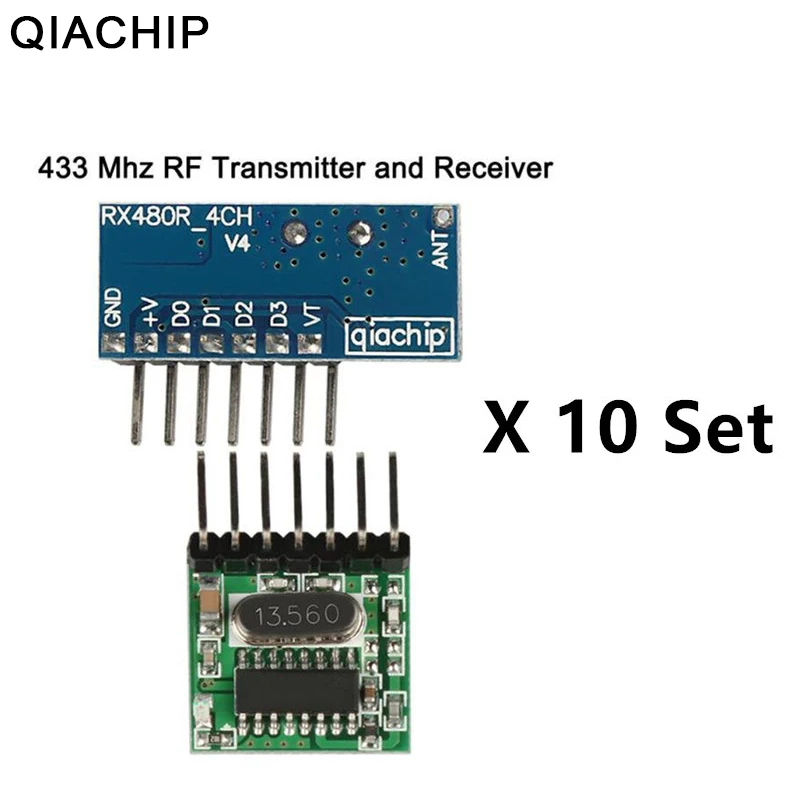

[Модуль приемника] модель изделия: RX500-4






RX480-A4Супергетеродинный беспроводной приемникМодуль принимает демодуляторы UHF ASK поддерживают модуляцию ASK и OOK. Модуль приемника имеет высокую чувствительность (-107 дБ/мВт),
Работает с потреблением небольшой мощности, с большим динамическим диапазоном (больше 60 дБ). В модуле используется интегральная схема с высокой степенью интеграции, встроенный фронтальный усилитель с низким уровнем помех, преобразователи, фильтры, контур частотного синтезатора, и т.д., обеспечивает максимальную оптимизацию сигнала.

Продукт Особенности
1. Поддержка ASK / OOK модуляции, чувствительность приемника -107 дБ/мВт;
2. Рабочая частота: 433,92 МГц, пропускная способность около ±150 кГц;
3. Диапазон входного напряжения сети: 2,2-5 В;

Рабочий ток:
Тип: 2,1 мА (требование: VDD = 5 В); Тип: 2,1 мА (требование: VDD = 3 В)
4. Ток покоя: 1uA
5. Низкое энергопотребление;
6. Хорошая чувствительность и подавление паразитного излучения, легко проходит международные сертификации CE/Fcc;
7. Хорошее подавление радиации локального осциллятора, множественный модуль приемника для работы с (т. Е. Больше, чем один доход) и не будет мешать друг другу, используется вместе, не влияя на расстояние приема;
8. Различные скорости передачи, общий модуль на 2 кГц, до 10 кГц;
9. Диапазон температур: -40-85 °C

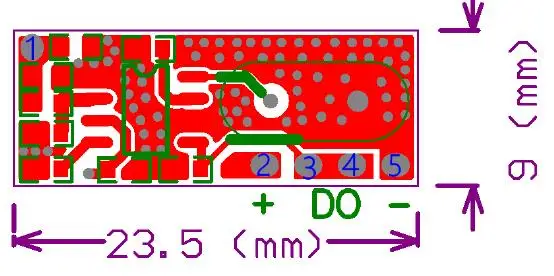

10. Сверхмалый размер 23,5 х 8,5 х 1 (мм) (может быть изготовлен по заказу клиента)
11. Внешняя антенна: 32 см одножильный провод, намотан в спираль




Приложений
1. Беспроводной выключатель питания, розетка, переключатель дистанционного управления, модуль приемника,
2. Контроль доступа, электрокары, мотоциклы, автомобильные противоугонные устройства, дистанционные устройства для открывания дверей, система управления устройствами для закрывания
3. Системы безопасности и видеонаблюдения, домашние системы безопасности, электрические двери, хост-системы сигнализации, сигнализация
4. Управление помещениями, раздвижные двери, окна, разъем с дистанционным управлением, светодиод с дистанционным управлением, электрические двери с дистанционным звуковым управлением, дистанционное управление для гаражных ворот, выдвижные двери с дистанционным управлением, дистанционное управление для подъемных ворот, скользящих дверей
5. Устройства для умного дома, шторы с дистанционным управлением, дистанционное управление для MP3- и аудио устройств.































Описание выбора антенны











Общий режим применения






Для общего режима применения антенна может непосредственно принять общие спецификации с рынка;
Конкретная информация:





Антенны ядро проводника диаметр (включая антенну кожи): 1,0 мм, (за исключением антенна кожи): 0,5 мм;





Длина провода с приварным концом: 17,5 мм, длина провода входа антенны: 9,5 мм;





Диаметр обмотки антенны (с оболочкой антенны): 5 мм;





Количество оборотов обмотки: 15 оборотов











Схематический чертеж:





















Специальный режим обогащения











Общий режим применения не подойдет при увеличенном расстояние связи, при увеличенном расстоянии связи сигнал может приниматься в специальном режиме обогащения, конкретная информация следующая:











Антенна 433 МГц











Ядро антенны диаметра проводника (включая кожу антенны): 1,0 мм; (за исключением кожи антенны): 0,35 мм





Длина провода с приварным концом: 12 мм





Диаметр обмотки антенны (без оболочки антенны): 3,0 мм;





Количество оборотов обмотки: 26 оборотов; длина обмотки: 36 мм











Схематический чертеж:
