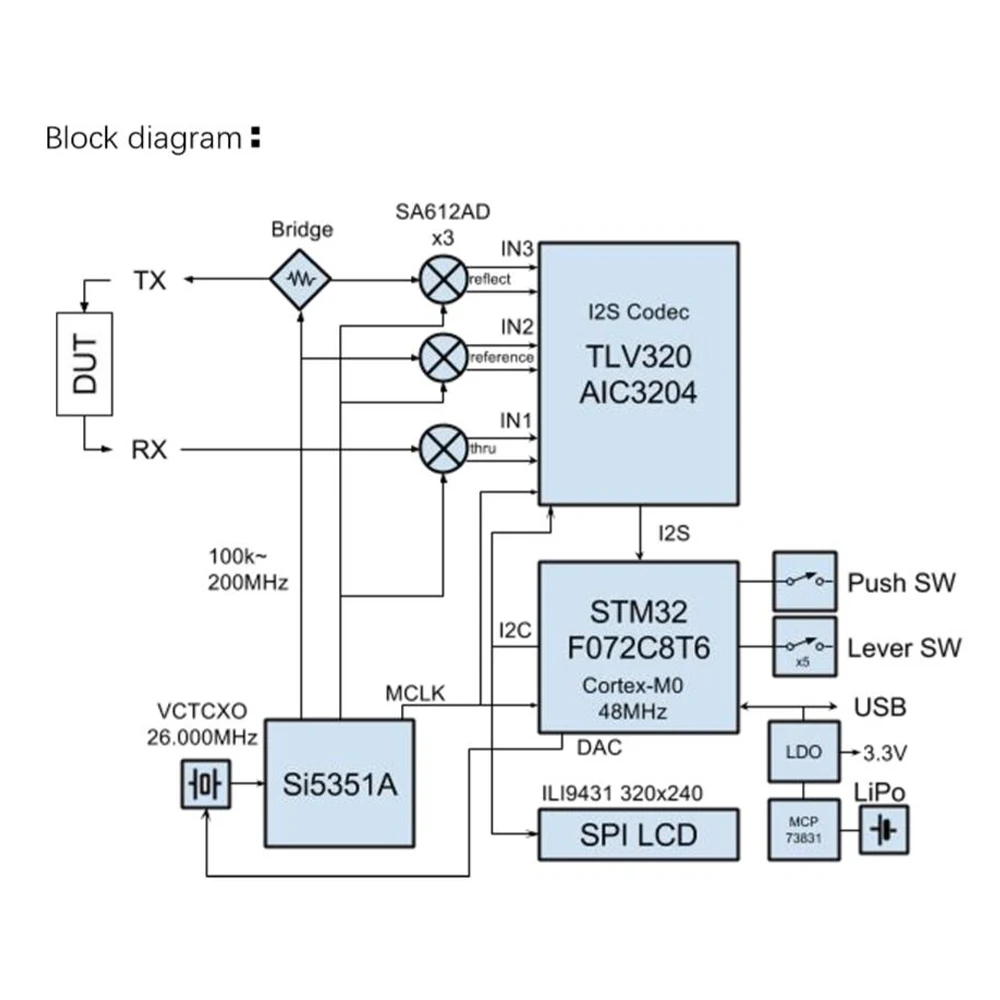

Это продукт «сделай сам» с функцией измерения сети в виде вектора. Он включает в себя 2,8-дюймов сенсорным экраном, TX/RX измерения могут определить полная S11 и S21 параметры, в том случае, если вам нужно, чтобы получить S12 и S22, вам необходимо вручную заменить проводку порта приемопередатчика. Особенности:

Особенности:

Программное обеспечение для контроля ПК может экспорровать файлы Touchstone (snp), который используется для различных дизайнов радио и моделирования программного обеспечения. Улучшенный Частотный подход может использовать нечетное гармоническое удлинение si5351 для поддержки частоты измерения до 900 МГц. Металлический щит предназначен для уменьшения внешних помех и повышения точности измерений. Диапазон частот 50k-300 МГц si5351, прямой выход обеспечивает лучше, чем динамический 70 дБ. Расширенный диапазон 300-600 МГц обеспечивает лучше, чем 50 дБ Динамики, а диапазон 600-900 м лучше, чем 40 дБ динамики. Компактный и портативный, простой в использовании, цель этого проекта-предоставить радиочастотный гаджет, но полезный инструмент для любителей.

Технические характеристики:

1. Материал: печатная плата 2. Цвет: черный 3. Частота измерения: 50 кГц ~ 300 МГц (50 кГц ~ 900 МГц, включить расширенную прошивку) (продукты будут обновлены с последней прошивкой перед отправкой, фактическая частота измерения 50 кГц ~ 900 МГц) 4. Выход RF: -13 дБм (макс.-9 дБм) 5. Точность частоты: <0,5 ppm 6. Диапазон измерения: 70 дБ (50 кГц-300 МГц), (50 дБ (300 м-600 МГц), 40 дБ (600 м-900 МГц), включите расширенную прошивку) 7. Порт SWR: <1,1 8. Дисплей: 2,8 дюймов TFT (320*240) 9. Интерфейс USB: USB type-C 10 режимов связи: CDC (последовательный) 11. Питание: USB 5 в 120 мА, можно использовать питание от аккумулятора ed, максимальный ток зарядки 0,8a (аккумулятор не входит в комплект) 12. Количество калибровочных точек: 101 (фиксированное) 13. Количество точек сканирования: 101 (фиксированное) 14. Отслеживание экрана: 4, маркировка: 4, Сохранение настроек: 5 15. Размер печатной платы: 85,5*54*11 мм/3,4*2,1 * 0.4in (без разъемов и переключатели) 16. Посылка Размеры: 120*78*40 мм/4,7*3,1 * 1.6in 17. Посылка Вес: 200 г/7,1 унции

Примечание:

Аккумуляторы не входят в комплект из-за безопасности Международной транспортировки. Но у нас есть схема управления питанием, вы можете сварить свои батареи. Или использовать другие источники питания, такие как внешний аккумулятор, для подачи питания через интерфейс USB.

Посылка список:

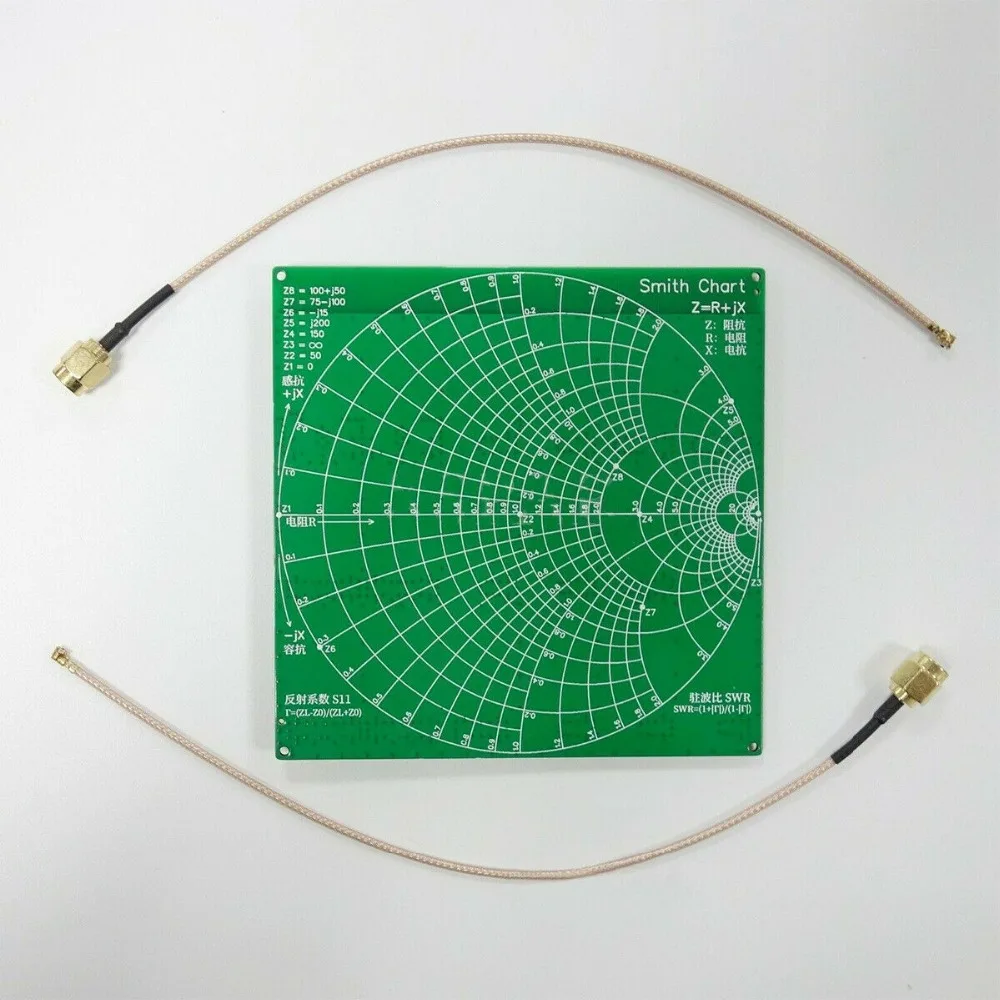

1 * хост 1 * USB Type-C кабель для передачи данных 2*30 мм специальные внутренние подкладки для SMA кабель «Папа-папа» 1 * SMA гнездо к гнезду разъем

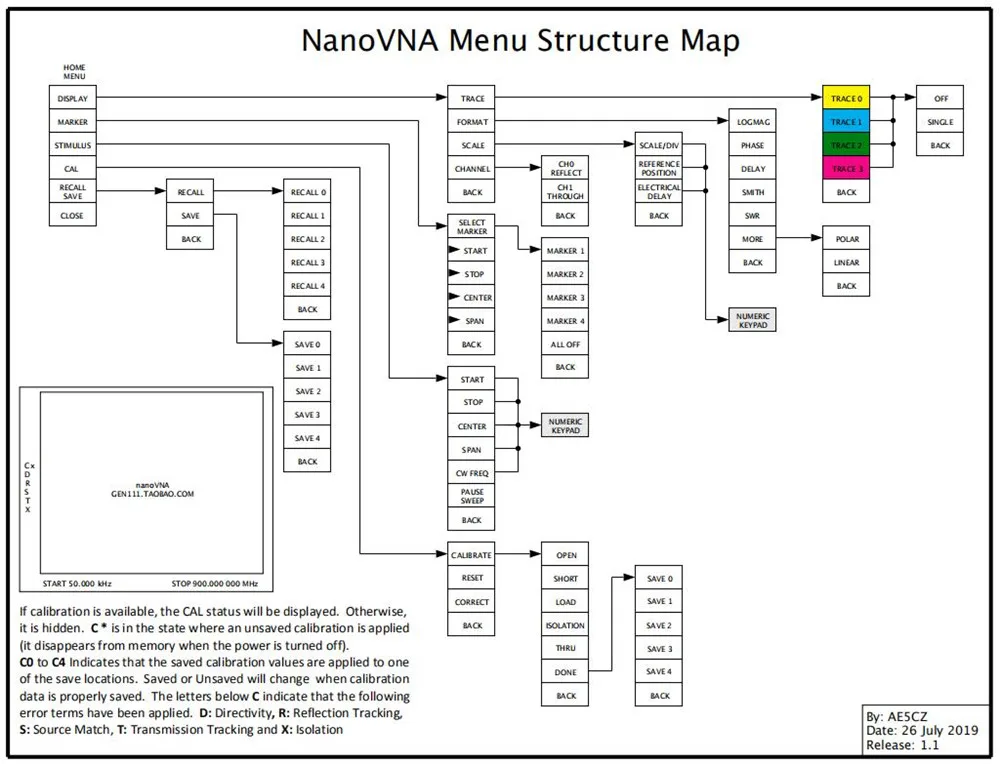

Инструкция по эксплуатации и программное обеспечение для ПК

//share.weiyun.com/5HFmWGl Или //pan.baidu.com/s/1SXz5BsYJiAF-eUpFG_2l-g извлечения Код: kixh Или //drive.google.com/open?id=1-JViWLBOIzaHTdwdONX2RP8S4EgWxoND

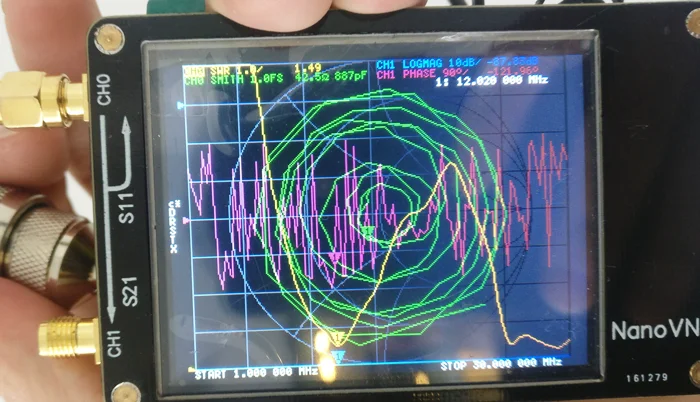

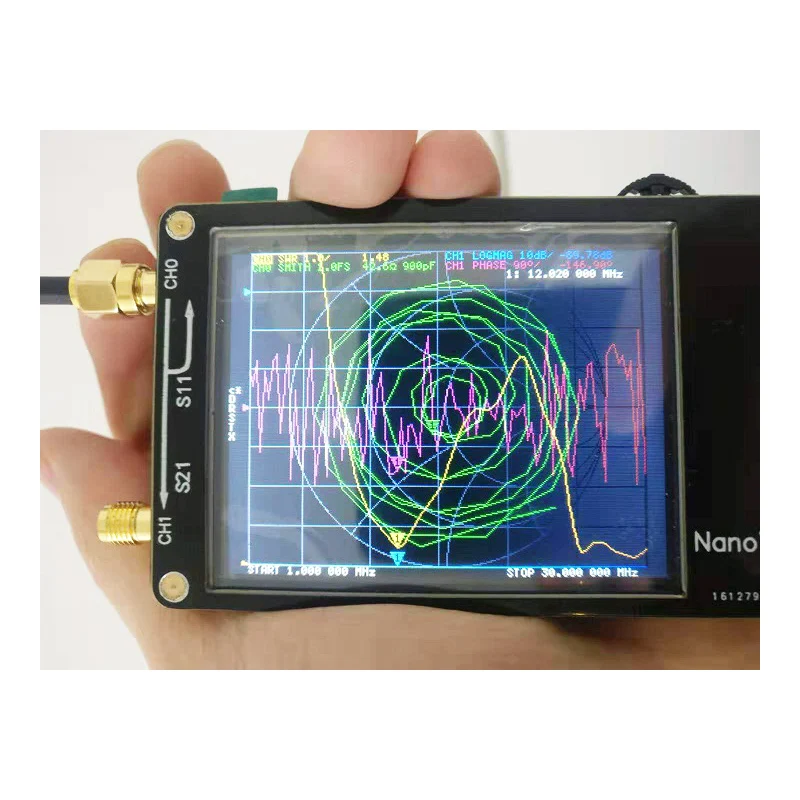

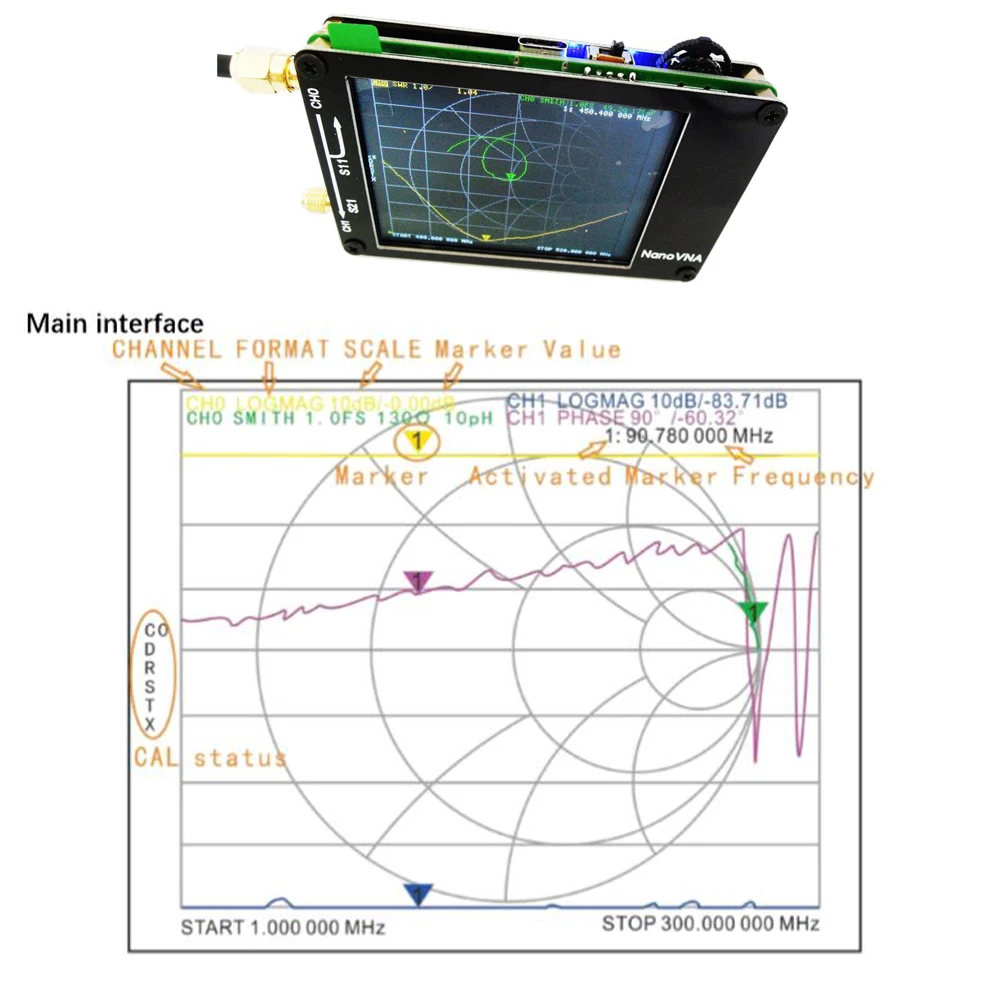

Измеряя коротковолновую антенну, на приведенном ниже экране показано, что желтая линия соответствует соотношению волн стоя: (Примечание: поскольку устройство использует порт SMA, порт SMA-литая медь, пожалуйста, не пропустите жесткий кабель 50-7/RG213 непосредственно через разъем M-SMA. Подключите к порту SMA, чтобы избежать повреждения порта SMA. Используйте поставляемый кабель SMA для подключения к порту SMA, а затем используйте разъем M-SMA, как показано ниже:

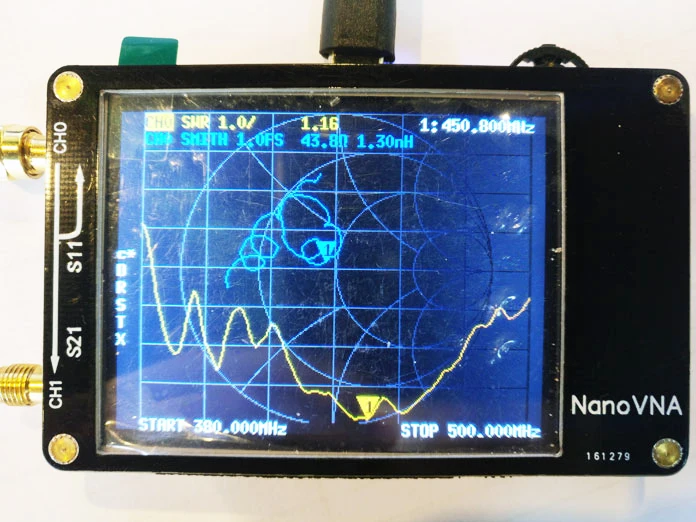

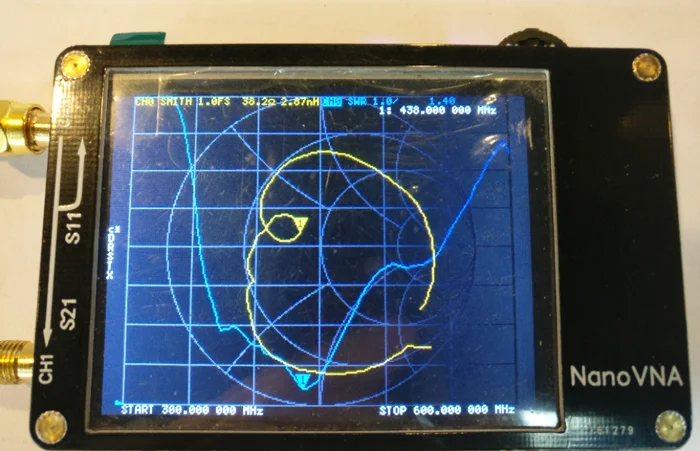

Измерение антенны uhf:

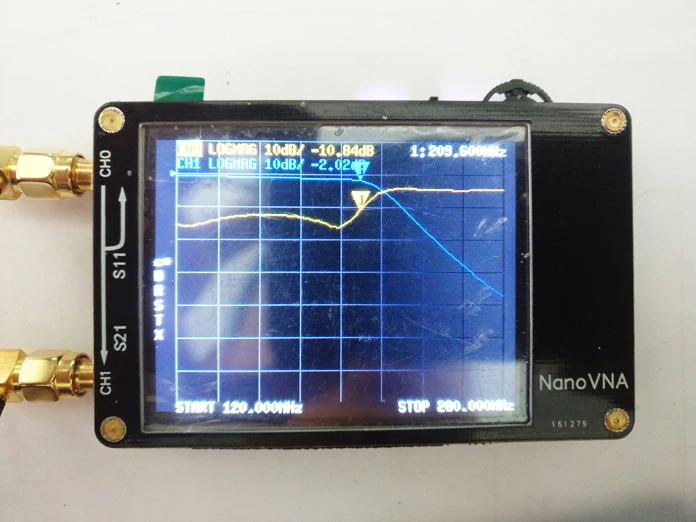

Измерение VHF низкочастотного фильтра:

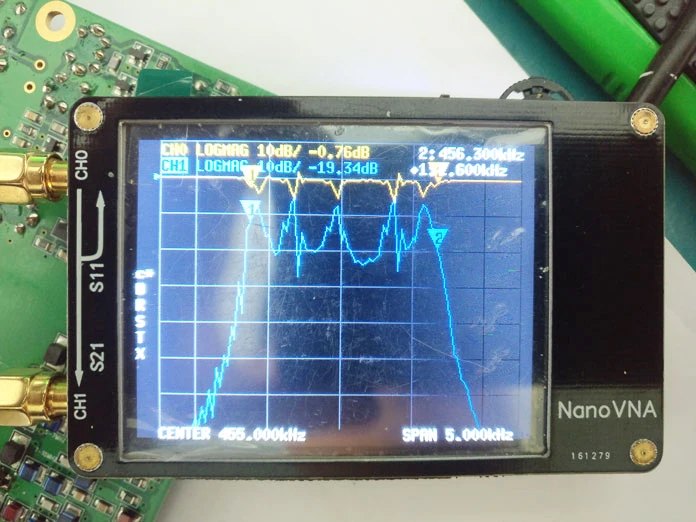

455K боковая полоса (SSB) фильтр с измерением пропускной способностью 2,4 K:

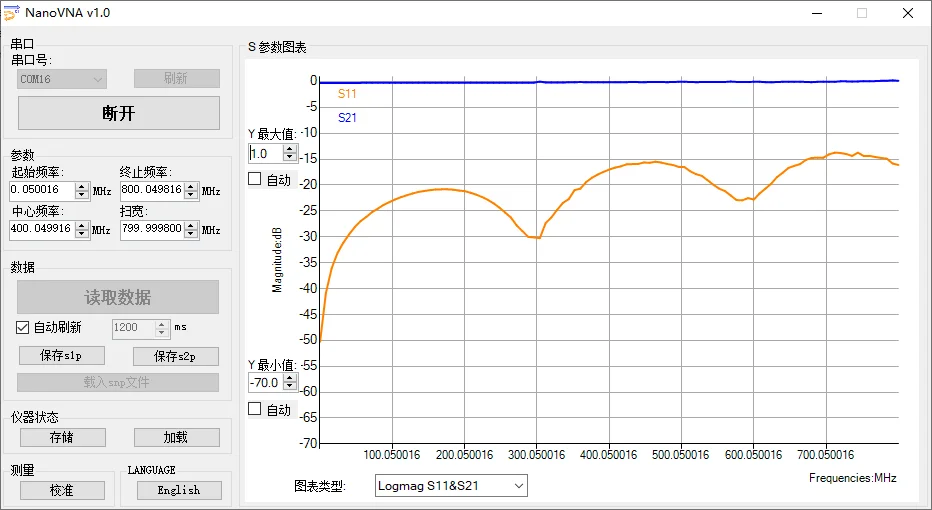

Компьютерное программное обеспечение поддерживает контроль и дисплей в режиме реального времени, и может экспорровать файлы Touchstone (snp) для различного дизайна радио и моделирования по:

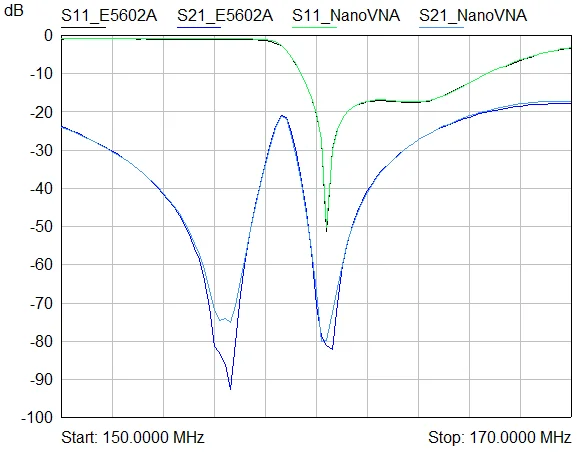

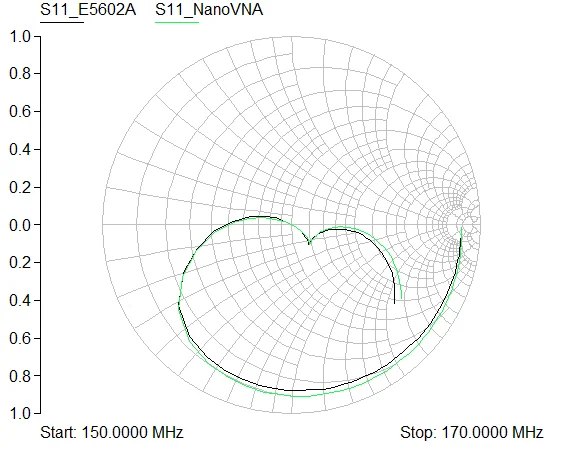

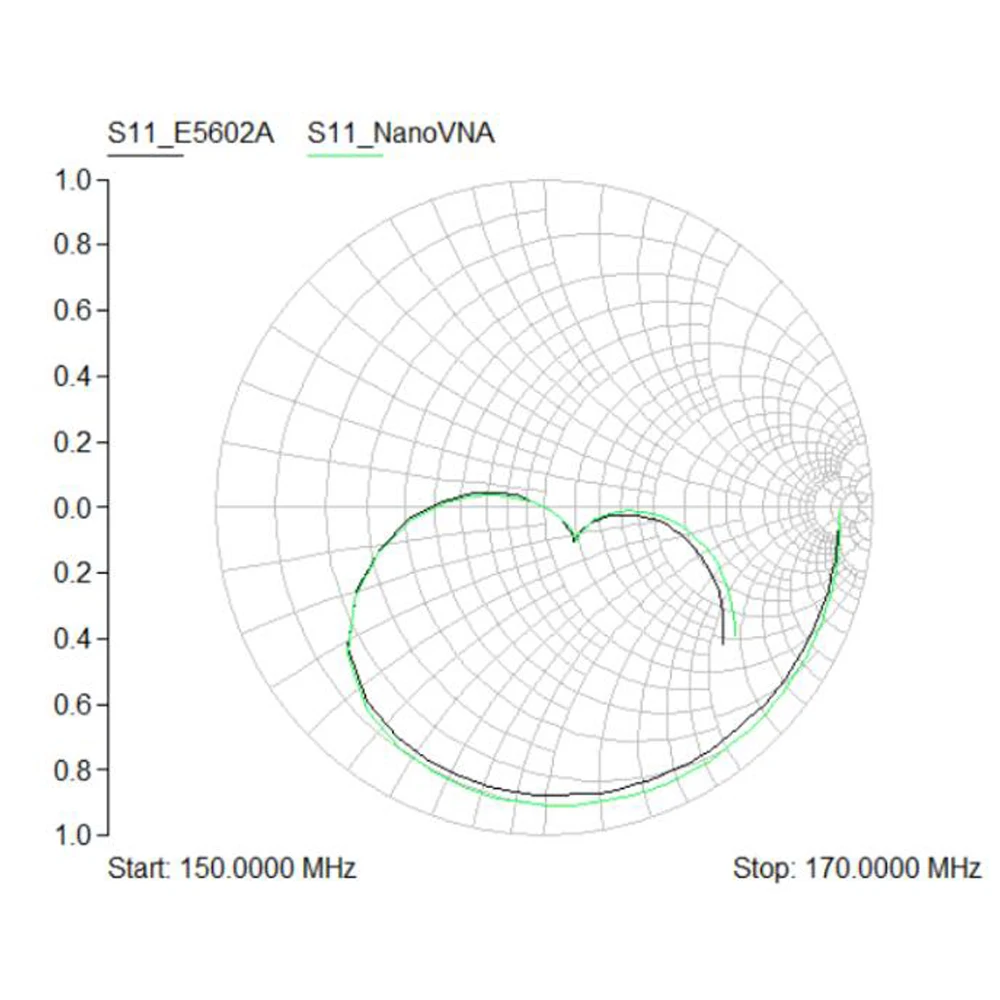

В качестве измерительного устройства очень важно точность. Машина поставляется с простым калибровки шт. Точно так же, как и в промышленном сетевом анализе вектора, вы можете получить необходимую точность при правильной калибровке. Двойной порт будет откалиброван перед отправкой. Если Вы меняете Условия измерения (например, переключение с более узкой калибровочной полосы на более широкую полосу измерения), вам нужно будет перекалибровать и сохранить его на 0 после калибровки. Его можно использовать непосредственно во время загрузки, или его можно сохранить, вспомня о вызове, когда необходимо использовать еще 4 сохраненных элемента. На следующем рисунке сверяются данные о двухкомпонентном кабеле с использованием NanoVNA и Agilent E5062A при таких же условиях тестирования:
