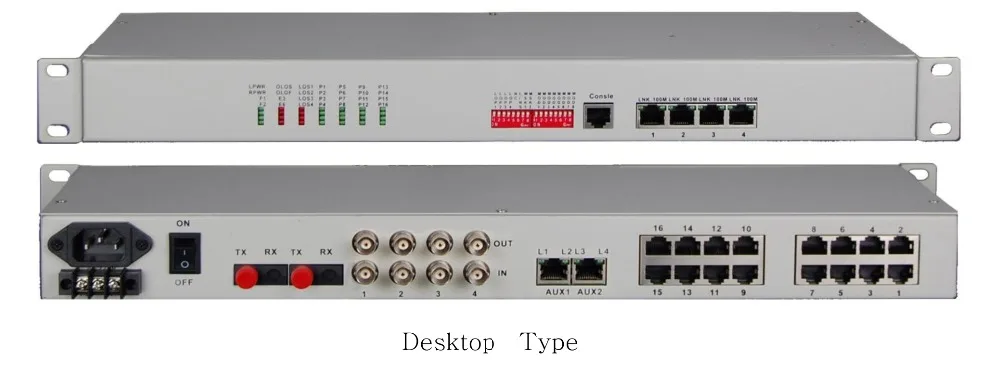

Волоконно оптический мультиплексор 16Voice + 4E1 4FE 4RS232 волоконно преобразователь

Волоконно оптический мультиплексор 16Voice + 4E1 4FE 4RS232 волоконно преобразователь

16 * телефон, 4E1,4*100 мбит/с Ethernet FC волоконный интерфейс, 4 * RS232/422/485 (опционально, цена для RS232/422/485 одинаковая)

1.Волоконный СОЕДИНИТЕЛЬ: LC SC FC ST MU(Опционально)

Обзор

Этот прибор обеспечивает 16 каналов, телефон, 1-4Channel E1 интерфейс, 4 канала 10M/100M Ethernet интерфейс (провод Скорость 100 м) и 4 расширения интерфейса. 4-канальный интерфейс Ethernet-интерфейс коммутатора, может поддержка VLAN. 4. Интерфейс расширения может использоваться в качестве канала передачи асинхронных данных RS232/RS485/RS422, голосового сигнала, 2/4 линейный звуковой сигнал E & M, сигнал переключателя, Ethernet сигнал (полоса пропускания 2 м). Он очень гибкий.

Особенности

На основе авторского права

Интерфейс E1 соответствует стандарту G.703, поддерживает восстановление цифровых часов и плавную технологию блокировки фаз, поддерживает порт FXO и FXS,

Поддержка FXO/FXS, EM2/4 аудио, магнитный телефонный интерфейс, док-станция FXO с программным управлением, порт FXS, подключенный к телефону пользователя;

1 ~ 16 каналов голосового доступа, поддерживает функцию идентификатора звонящего и функцию обратной полярности биллинга

Поддержка различных сайтов функция распределения взаимных номеров

Предоставьте 4 интерфейса расширения, вы можете расширить 1 ~ 4 канала асинхронных данных, таких как RS232/RS485/RS422/манчестер код; 1 ~ 4 канала голоса, 1 ~ 8 переключатель каналов или два/четыре линии аудио и так далее

Ethernet интерфейс supports10M/100M, половина/полный дуплекс авто-адаптирующийся, поддержка VLAN

4-канальный интерфейс Ethernet-переключатель интерфейс, поддержка VLAN, можете установить 4 канала логическую изоляцию

Интерфейс Ethernet может поддерживать AUTO-MDIX (пересекающаяся линия и прямая соединенная линия самоадаптирующаяся)

Телефонный интерфейс с молниеносной защитой, lightning достиг IEC61000-4-5 коротких замыканий ток волны 8 / 20 мкс, пиковое выходное напряжение 6 кв открытые стандарты.

Расстояние передачи до 2-120 км без перерыва

AC 220V, DC-48V, DC24V может быть опционально

Параметры

Волокно

Многорежимный волоконно

50/125um, 62,5/125um,

Максимальное расстояние передачи: 5 км при 62,5/125 мкм одномодовое волокно, затухание (3 дбм/км)

Волна Длина: 820nm

Мощность передачи: -12 дбм (мин) ~-9 дбм (макс)

Чувствительность приемника: -28 дбм (мин)

Бюджет канала: 16dBm

Одномодовый оптоволоконный усилитель-преобразователь

8/125um, 9/125um

Максимальное расстояние передачи: 40 км

Расстояние передачи: 40 км при 9 / 125 мкм одномодовое волокно, затухание (0.35 дБм/км)

Волна Длина: 1310nm

Мощность передачи: -9 дбм (мин) ~-8 дбм (макс)

Чувствительность приемника: -27 дБм (мин)

Бюджет канала: 18dBm

E1 Интерфейс

Стандарт интерфейса: соответствует Протоколу G.703;
Скорость интерфейса: n * 64 Кбит/с ± 50ppm;
Код интерфейса: HDB3;

Сопротивление E1: 75Ω (Разбаланс), 120Ω (баланс);

Допуск дрожания: в соответствии с Протоколом G.742 и G.823

Допустимое затухание: 0 ~ 6 дБм

Интерфейс Ethernet (10/100 м)

Скорость интерфейса: 10/100 Мбит/с, половина/полный дуплексный автосогласование

Стандарт интерфейса: совместим с IEEE 802,3, IEEE 802.1Q (VLAN)

Возможность mac-адреса: 4096

Разъем: RJ45, поддержка Auto-MDIX

FXS телефон Интерфейс

Напряжение кольца: 75 в

Частота кольца: 25 Гц

Двухлинейный сопротивление: 600 Ом (пикап)

Возврат: 40 дБ

FXO переключатель Интерфейс

Напряжение обнаружения кольца: 35 в

Частота обнаружения кольца: 17 Гц-60 Гц

Двухлинейный сопротивление: 600 Ом (пикап)

Возврат: 40 дБ

EM 2/4 линии

AD: 0dB

Да: -3.5dB

Два/четыре линии сопротивление: 600 ом

Потеря возврата: 20 дб

Рабочая среда

Рабочая температура: -10 °C ~ 50 °C

Рабочая влажность: 5% ~ 95% (без конденсации)

Температура хранения: -40 °C ~ 80 °C

Влажность при хранении: 5% ~ 95% (без конденсации)

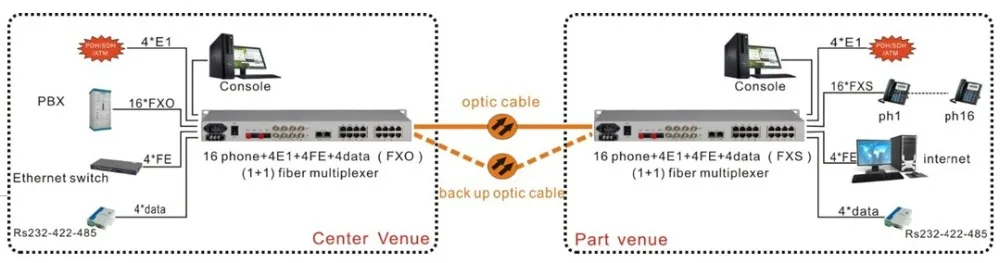

Применение
