Цифровой тестер моста XJW01 LCR индуктивность конденсатор резистор ремешок для

Цифровой тестер моста XJW01 LCR индуктивность конденсатор резистор ремешок для

Разрядка должна быть измерена перед измерением емкости !

Теперь следующие вещи не включены.

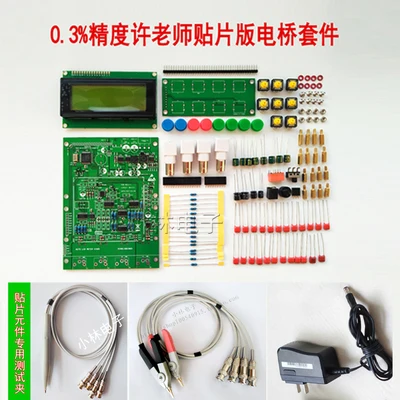

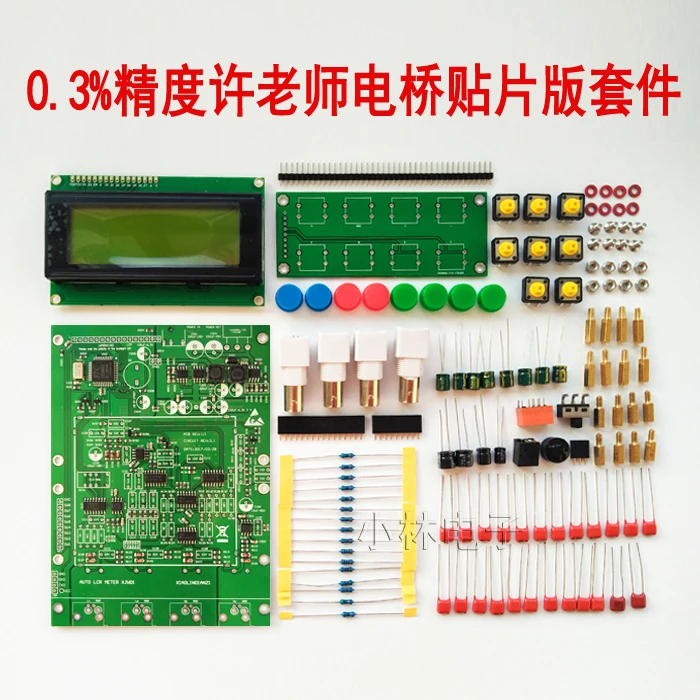

Точность 0.3%. Мост DIY, и он нуждается в сварочной сборке!Пожалуйста, выберите свою посылка.Нужно иметь время, но также электронные знания и практические возможности! Стандартный испытательный комплект мостового элемента.

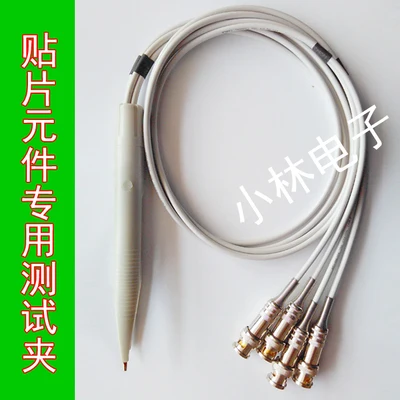

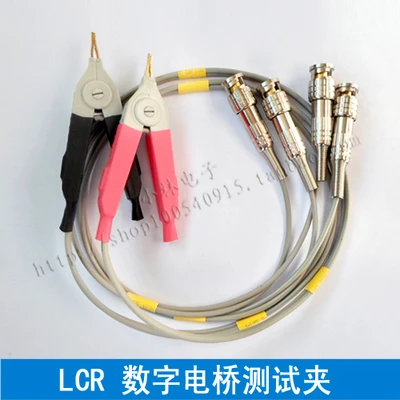

HC HP, красный зажим, LC LP, черный зажим

Измерение внутреннего сопротивления батареи:Сопротивление проверить,С 400-630V Конденсатор CBB напряжение составляет около 1 мкФ -- 5 мкФ на ESR, низкая постоянной ёмкости, универсальный конденсатор высокого напряжения с безопасности во всем мире. Сначала Измерьте ESR1 Конденсатор CBB, а затем Измерьте весь ESR2 в серии. Эквивалент внутреннее сопротивление аккумулятора esr2-esr1

Внешне в наличии12 В свинцово-кислотные батареи или три секции 18650(С внешним аккумулятором помехи меньше, и значение измерения более стабильное, чем адаптер переключателя

РеменьHUAWEIВысокое качество 12V 1.0A адаптер питания, алюминиевое снабжение жилья светом, кронштейн, 18650, три секции контейнер под элемент питания +СтрахованияШелк+ Цепь переменного тока(Аккумуляторы 18650 должны бытьБудьте осторожны, чтобы не допустить короткого замыкания! И перегрузки)

Примечание: после того как вся машина собрана, только открытая цепь и короткое замыкание очищены и компенсированы

Кроме того,При смене различных тестовых приборов сбросить их

Основная плата была откалибрована до 0.3%. Пожалуйста, не восстанавливайте параметры по умолчанию! (точность параметров по умолчанию составляет 0.5%)

Будьте внимательныDon'tТакие операции:Пресс"Меню (мEnu) Клавиша входит в главное меню.Затем нажмите"ДиапазонRNG)"Ключ переходит в режим калибровки , Пресс сноваCКлюч,Данные о текущей калибровке товара будут очищены!

Третье: 100 Гц 1 кГц частота тестирования моста 7.8KH

По умолчанию Шэнь (Синьцзян Тибет отдаленные районы отправлены SF, разумная цена, пожалуйста, свяжитесь со службой поддержки клиентов, чтобы изменить перевозку)

Отправка 60.1% точность проверки сопротивления точность и последующая Калибровка:

40 европейский, 1K, 3k, 9K, 10K, 100K

Размер алюминиевой оболочки: 150*115*35 размер пластиковой оболочки 200*175*70

I. Обзор Xu:КнигаLCRЦифровой мост, в основном используется для точного определения компонентовL,C,RПараметры с широким диапазоном измерения и высокой точностью. Играйте с радиоприемниками, большинство необходимых компонентов«Сделай сам»Нет номинального технического параметра. Например, необходимо знать характеристики reactance резонансных устройств, устройств обнаружения, антенн, гарнитур, трансформаторов и других устройств. В том числе, высокая частота параметры может использоватьсяQТаблицы решают проблемы при низкочастотных параметрахQИзмерительный прибор трудно определить. Для того чтобы решить эту проблему,LCRЦифровой мост компетентен.

· Цели дизайна:1Способен точно измерять реакторL,C,RТочность лучше, чем0.5%Если файл калибровки осуществляется точность измерения лучше0.3%

2Легко нарисовать материалы, простая схема, легко изготовить, стоимость должна быть должным образом контролирована. Сделать его более любительским«Сделай сам»Ценность и исследовательская ценность, а также дизайн,«Сделай сам»НаучитьсяLCRСоответствующие детали и принципы электрического моста.

· БенLCRИсходное состояние таблицы характеристикиADКоличество преобразователей: прибл.1000Используется метод oversampling, и Эффективное разрешение составляет приблизительно4000Word

Метод измерения: квази-мостовое измерение, принцип измерения аналогичен методу пропорции измерительного сопротивления.

Основной Диапазон измерения:1В Европу0,5Триллионов, точность0.5%(Теория) сравнение импеданса не окончено0.3%

Диапазон сопротивления: Эффективный диапазон измерения: от 2 до 10 Ом Европа, дискретность около 0,5-1 центов в европейском стиле
Индуктивность: разрешение 0,02 UH, диапазон измерения от 0,1 UH до 1000H, за пределами 1000H НЕ протестирован (теоретически также можно измерить)
Емкость: разрешение связано с зажимами. Если приспособление хорошее, оно может эффективно отличить 0.05pF и не может отличить только 0.1pF и даже 1pF. Верхний предел не проверяется. Только 10000 мкФ конденсатор с алюминиевой крышкой, была измерена. Нет больше постоянной ёмкости, универсальный конденсатор на руке

Разрядка должна быть измерена перед измерением емкости!

Вы измерили 192 тысячи мкФ

(U измеряется до 80 тысяч uF)

Вы измерили 130 тысяч мкФ

Тесты частота: 100 Гц 1 кГц 7,8 кГц 3

Функциональные характеристики моста V3.0:

Основной дисплей1999,9Счет, тиски, шоу999,9Рассчитывать
2Частота измерения:100 Гц/1 кГц/7,8 кГц

Просим Вас принять во внимание тот факт напряжение:0,2 Vrms

Выходное сопротивление:40Ω

Основная точность:0.3%

6LCRАвтоматическая идентификация/ручное измерение

Открытый/короткий, калибровка и компенсация

Отображение основных параметров:

Cp: Конденсатор с алюминиевой крышкой, параллельный режим
Cs: Конденсатор с алюминиевой крышкой серии режим
Lp: Индуктивности параллельно режим
V-образной КРЕПЕЖНОЙ ПЛАСТИНОЙ Ls: Индуктивные датчики серии режим
Титановый Электролитный электрод со случайно выбранным: Резистор параллельный режим
Rs: Сопротивление серии режим
Вспомогательный справочный дисплей:
Q: Добротность
D: Коэффициент потерь
& Theta;: Угол сдвига фаз
Титановый Электролитный электрод со случайно выбранным: Эквивалент шунтирующее сопротивление
ESR: Эквивалентного последовательного сопротивления

Xp: Эквивалент шунта реактивное

Xs: Эквивалент Серии реактивное

Инструкция по эксплуатации:

1Автоматическое измерение

При включении прибора по умолчанию используется режим автоматической идентификации (auto), а частота измерения по умолчанию-1 кГц.

В автоматическом режиме прибор автоматически определяет характеристики импеданса измеренного объекта, автоматически выбирает основные параметры L, C или R и подходит для параллельного режима серии.

В автоматическом режиме измерения серия и параллельные режимы определяются в соответствии с импедансом испытанного объекта. Когда сопротивление высокое (> 10K & Omega), выбран параллельный режим; Когда Сопротивление низкое (< 10K & Omega), выбран режим подключения серии.

2Параметры измерения в режиме L / C / R

1)Выбор основных параметров, в режиме загрузки по умолчанию, нажмите кнопку «mode (X)», ключевые параметры выбираются как «AUTO & rarr; AUTO-C & rarr; AUTO-L; авто & rdquo & rarr; AUTO-R; & rarr;

Примечание 1: в режиме серии «ESR» в параллельном режиме «RP» Xs / Xp активируется только при Главном параметре R (сопротивление).

3Выбор параллельного режима измерения серииВ соответствующем основном режиме нажмите кнопку «значение (R)», параметр выбирается как & ldquo в свою очередь; AUTO- & rarr; P & rarr; S & rarr; авто-”.

4Измерения частотыЭтот мост, обеспечивая 3 Частоты тестовые точки: 100 Гц/1 кГц/7,8 кГц по умолчанию частота 1 кГц, нажмите кнопку "частоты (F)" ключ для того чтобы выбрать различные частоты измерения 1 кГц и rarr; 7,8 кГц и rarr; 100 Гц и rarr; 1 кГц».

5Компенсация калибровки открытого замыкания/короткого замыканияИзмерительный зажим находится в открытом или коротком замыкании, в соответствии с клавишей «zeroing (C)» возможна калибровка частоты открытия/короткого замыкания. (Измерительный зажим, пресс с открытым контуром, ключ «zeroing (C)», может подметать частоту открытия цепи; Прозрачный тестовый зажим короткого замыкания; Нажмите кнопку C, чтобы сделать очистку от короткого замыкания)

6.Относительного измерения

В режиме измерения нажмите кнопку & ldquo parameter (Q);», чтобы записать текущее измеренное значение и войти в режим относительного измерения, нажмите и удерживайте ldquo снова; параметры (Q)» ключа или переключателя режима, выйдут из относительного измерения. В режиме относительного измерения второстепенные участники показывают относительную погрешность В записанном значении измеренного объекта, которая выражена в процентном соотношении.
Диапазон выражений: от-99.9% до + 99.9%

Измерение внутреннего сопротивления батареи: шнур 1 мкФ высокого напряжения CBB, общее значение минус CBB ESR
