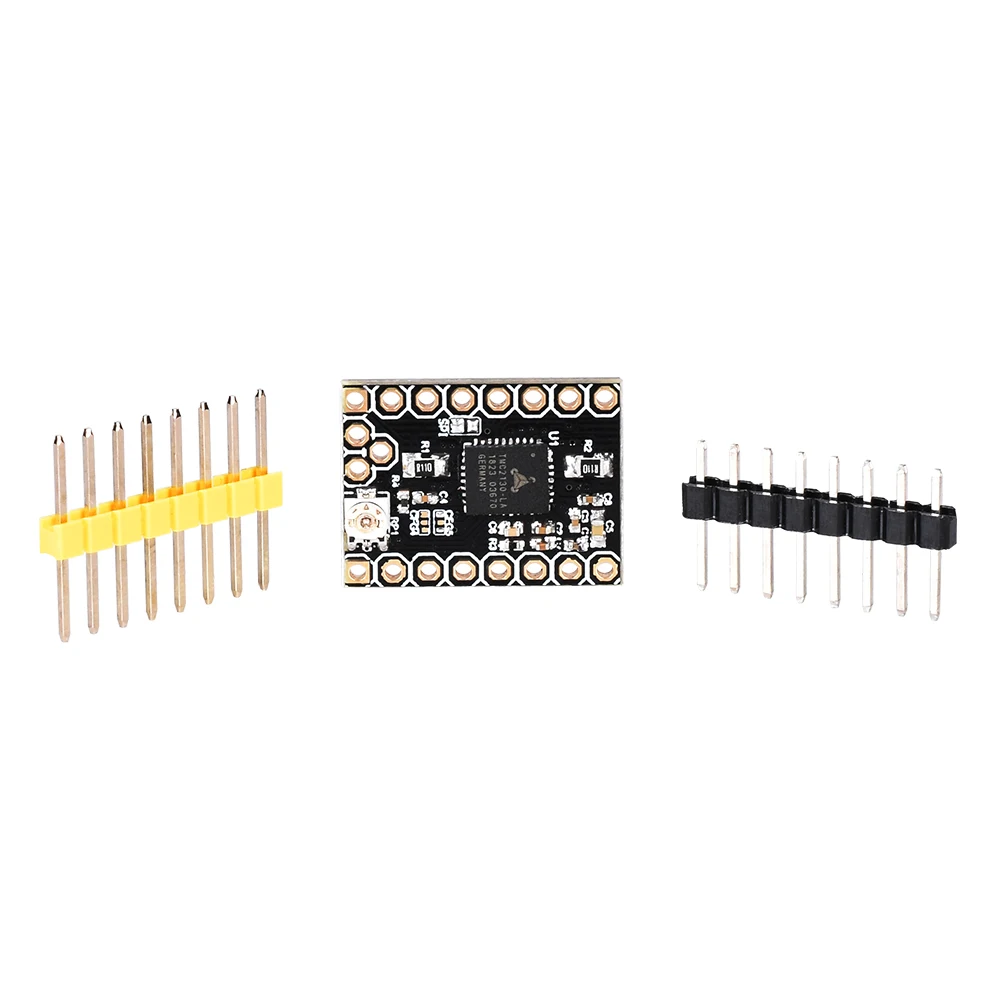

BIQU BIGTREETECH DIY TMC2130 2 0 SPI шаговый двигатель драйвер бесшумный Замена A4988 TMC2208 для SKR 3d
История изменения цены
*Текущая стоимость 275,74 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-18-2026 | 349.97 руб. | 356.72 руб. | 352.5 руб. |
| Feb-18-2026 | 283.77 руб. | 289.72 руб. | 286 руб. |
| Jan-18-2026 | 344.25 руб. | 351.65 руб. | 347.5 руб. |
| Dec-18-2025 | 341.19 руб. | 348.57 руб. | 344.5 руб. |
| Nov-18-2025 | 272.90 руб. | 277.83 руб. | 274.5 руб. |
| Oct-18-2025 | 336.79 руб. | 343.46 руб. | 339.5 руб. |
| Sep-18-2025 | 333.59 руб. | 340.13 руб. | 336.5 руб. |
| Aug-18-2025 | 330.42 руб. | 337.81 руб. | 333.5 руб. |
Описание товара

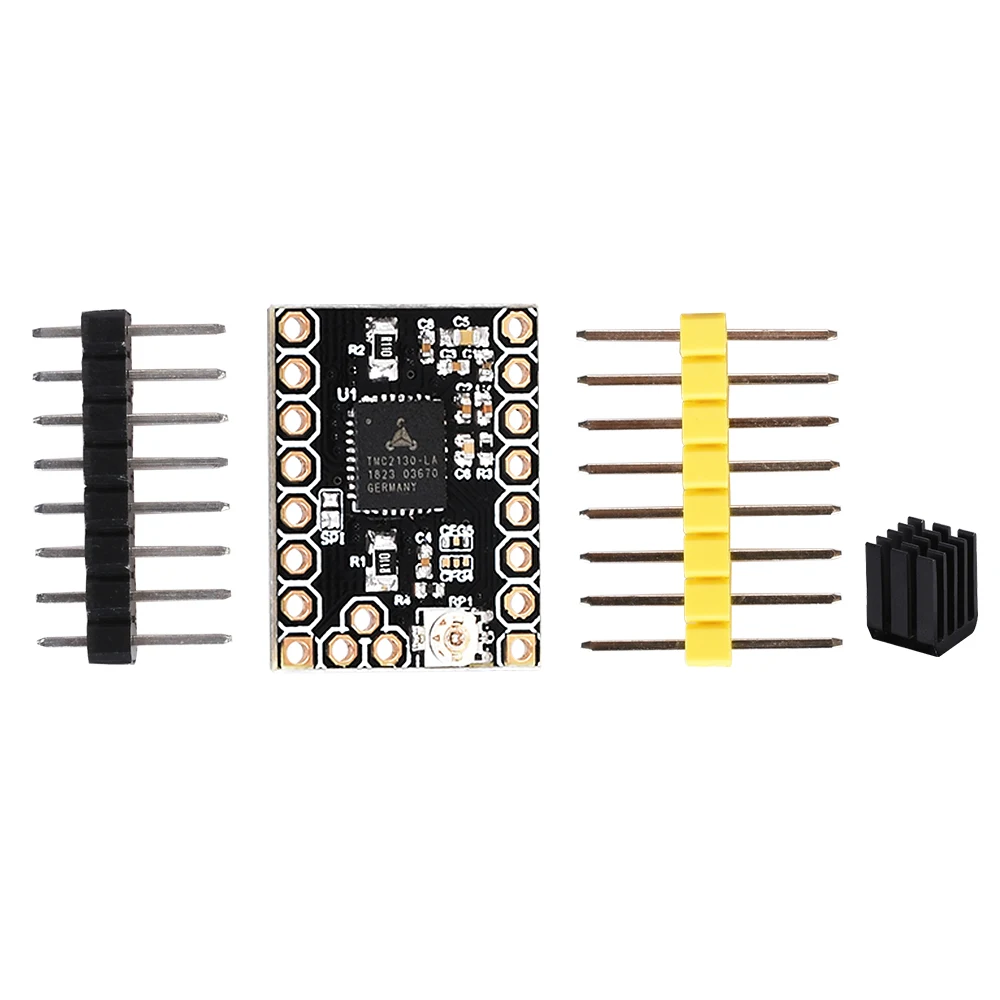

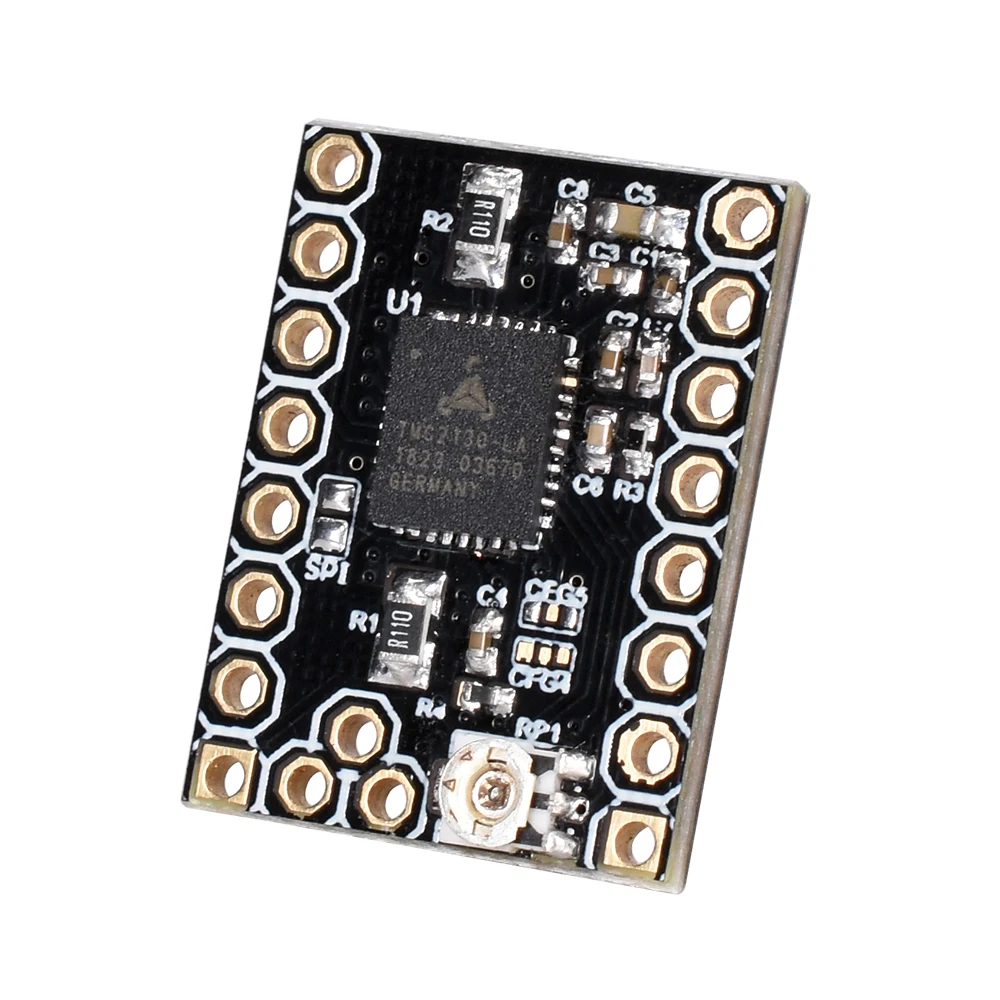

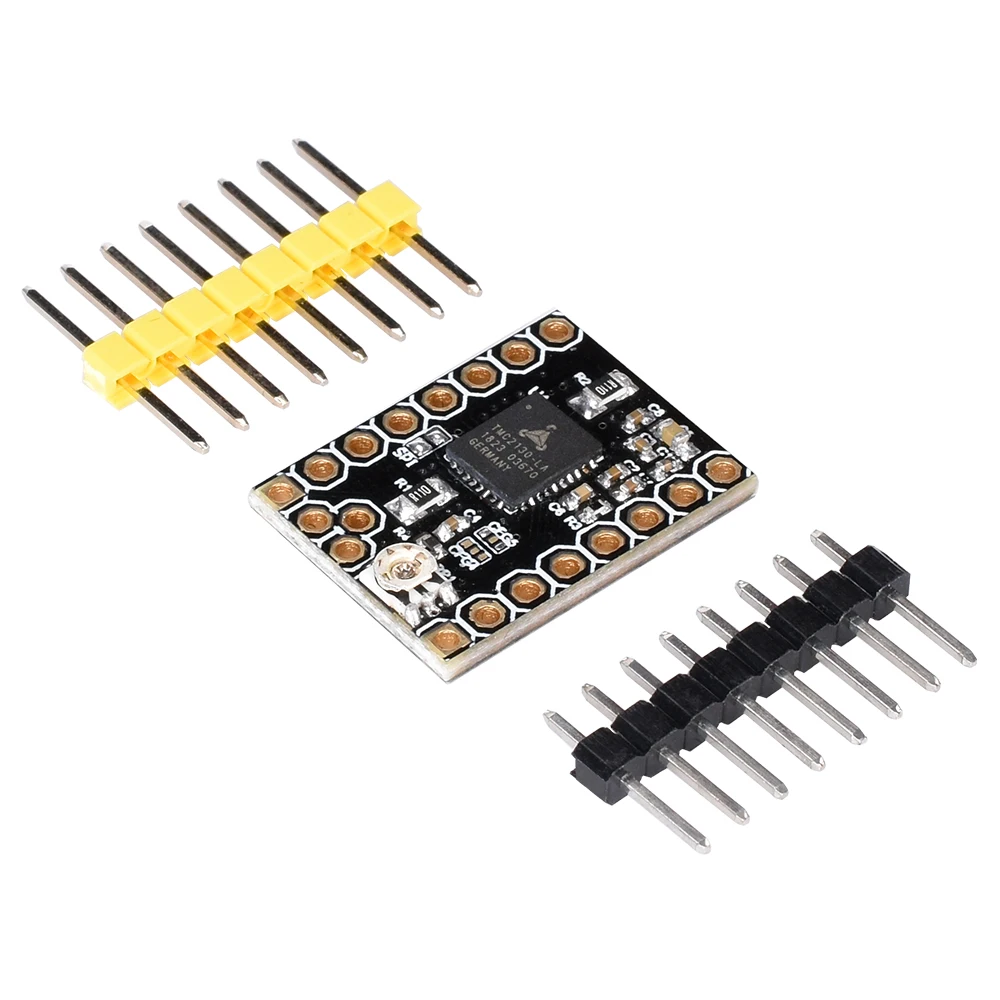

TMC2130 V2.0
Особенности:
Поддерживает три режима управления SPI/шаг/DIR интерфейс.
Комбинированная максимальная эффективность и оптимальный крутящий момент двигателя без шума.
Высокая точность без датчика обнаружения нагрузки двигателя
Драйвер высокой нагрузки не потеряет шаг.
Параметр
Конфигурация: CFG
Микрошаги: до 1/256
MicroPlyer: 1/256
Логическое напряжение VI0: 3-5 В
Напряжение двигателя: 5,5-46 в
Фазовый ток двигателя: 1.2A RMS, 2.5A пиковый
TMC2130 V2.0 руководство can downloda:
//www.dropbox.com/s/xwongsgvshapqaj/TMC2130-V2.0%20spi%20firmware.docx?dl=0
Когда вы закончите свою собственную сварку, это выглядит так
Опция DIY 2130 V1.1 не проводная и требует пайки при использовании SPI режима, в противном случае, шаговый двигатель является обычной рабочей моделью: Метод сварки: сварка CFG4 В GND, CFG5 в VCC. (Пожалуйста, добавьте провод TMC2130 вместе, если вам нужно использовать модель SPI)
Если вы хотите использовать модель SPI, пожалуйста, используйтеCFG4 В GND, CFG5 в VCC в соответствии с pictrue и добавить кабель.
При использовании модели STP/DIR:
1. Инструкции по монтажу STP/DIR в режиме работы
(1) сварочное сопротивлениеR5Положение, чтобы сделать драйвер STP/DIR рабочий режим;
(2) выбор режима работы: SDI (CFG1), SCK (CFG2)
При использовании режима работы SPI:
Перед проводкой необходимо выбрать рабочий режим модуля драйвера для аппаратной работы:

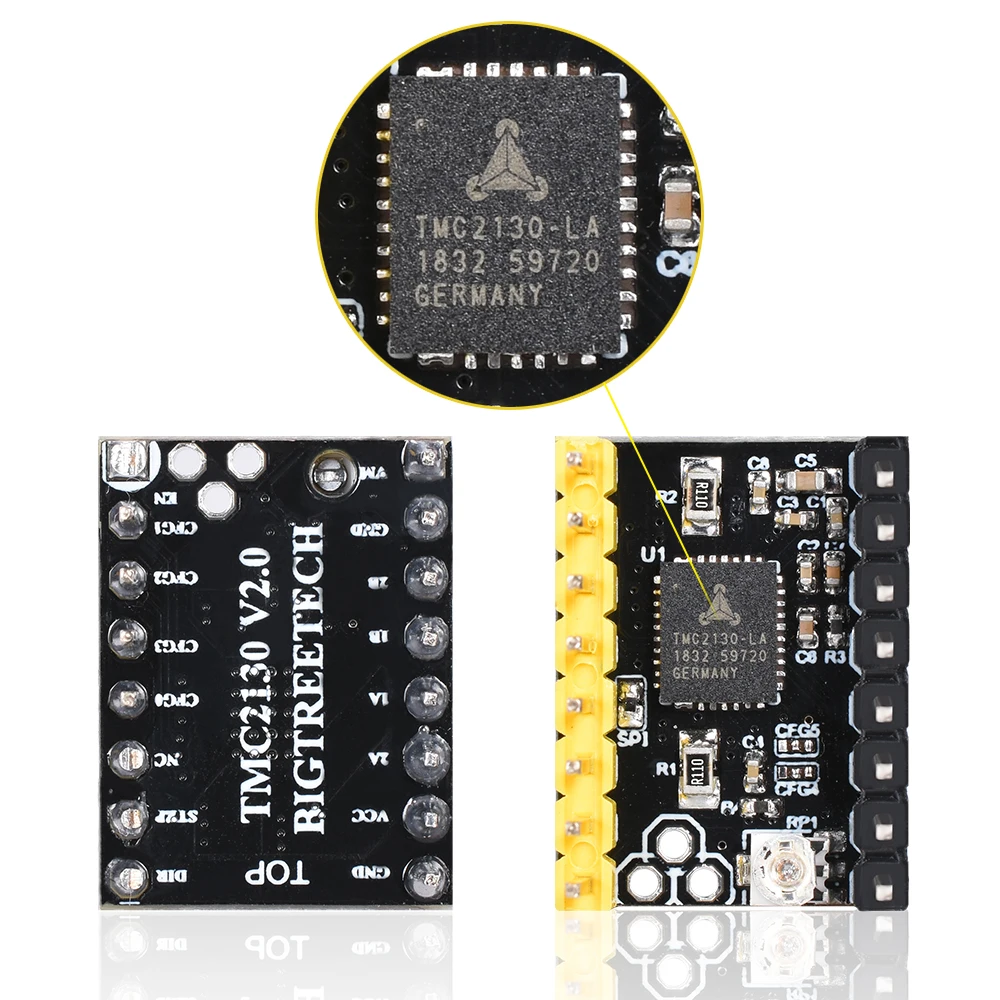

(1) сварного шваCFG4ИCFG5Как показано в красной области (например, CFG4-GND, CFG5-VCC); (режим spreadcycle может использоваться только при правильной сварке)
(2)Снимите сопротивление наR5Положение так, чтобы драйвер был в режиме работы SPI.
Схема подключения

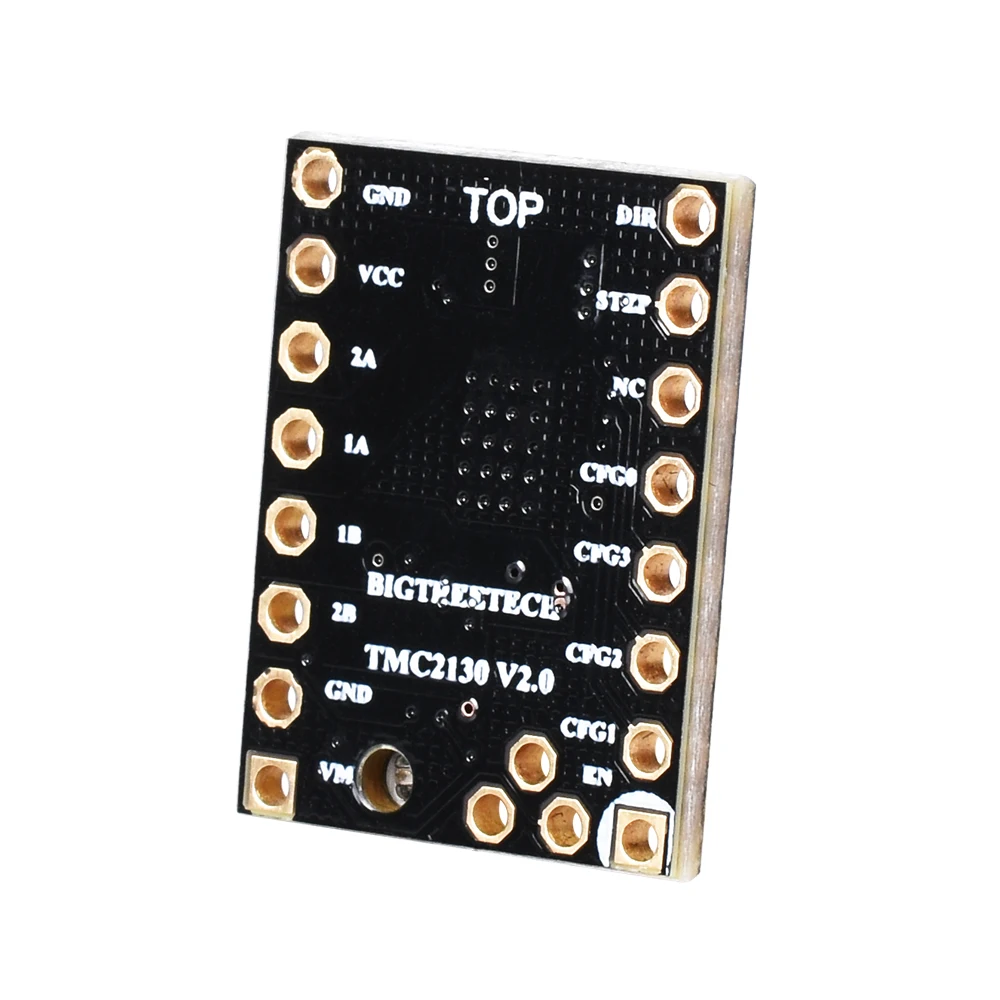

НайтиAUX-3Порт расширения на плате и подключение к соответствующим контактным контактам:
Новое обновление TMC2130 соединяется с MKS Gen V1.4.
Провод TMC2130 (если вы хотите использовать режим SPI после сварки
CFG4 В GND, CFG5 в VCC ,Для того, чтобы оформить покупку этого кабеля)
DIY TMC2130
Обратите внимание:
1. При выборе режима работы SPI, пожалуйста, используйте паяльник тщательно, чтобы предотвратить
Обжигающий станок для руки.Когда вы закончите обработку, вы должны внимательно следить
Есть лиОстатки олова в модуле. Вы должны очистить его, чтобы предотвратить
Из-за короткого замыкания модуля и сгорания.
2. При подключении обратите внимание на последовательность линий и порт ввода-вывода. Неправильный
СоединениеБудет напрямую привести к тому, что драйвер не будет работать. Пожалуйста, внимательно Подключите к
ВышеРисунок.
3. Когда вы вставляете драйвер в материнскую плату, вы должны быть осторожны, чтобы увидеть драйвер
НаправлениеЯсно. И не должен вставлять драйвер назад, чтобы предотвратить
Горение.
4. Драйвер должен сделать хорошую работу по отводу тепла перед работой (теплоотвод + вентилятор охлаждения)
Для того, чтобыНе допускайте аномальной работы драйвера.
5. Если что-то не так, пожалуйста, свяжитесь с нами, мы ответим вам как можно скорее
