Fanakm FiberOptic Store
Магазина Fanakm FiberOptic Store работает с 11.09.2018. его рейтинг составлет 100 баллов из 100. В избранное добавили 19 покупателя. Средний рейтинг торваров продавца 5 в продаже представленно 240 наименований товаров, успешно доставлено 37 заказов. 8 покупателей оставили отзывы о продавце.
Характеристики
433 МГц беспроводной радиочастотный модуль SPI CC1101 трансивер для передачи данных 10
История изменения цены
*Текущая стоимость 793,39 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-18-2026 | 1007.67 руб. | 1027.30 руб. | 1017 руб. |
| Feb-18-2026 | 817.47 руб. | 833.7 руб. | 825 руб. |
| Jan-18-2026 | 991.8 руб. | 1011.82 руб. | 1001 руб. |
| Dec-18-2025 | 983.8 руб. | 1003.51 руб. | 993 руб. |
| Nov-18-2025 | 785.26 руб. | 801.65 руб. | 793 руб. |
| Oct-18-2025 | 967.19 руб. | 986.96 руб. | 976.5 руб. |
| Sep-18-2025 | 960.29 руб. | 979.56 руб. | 969.5 руб. |
| Aug-18-2025 | 952.43 руб. | 971.79 руб. | 961.5 руб. |
Описание товара

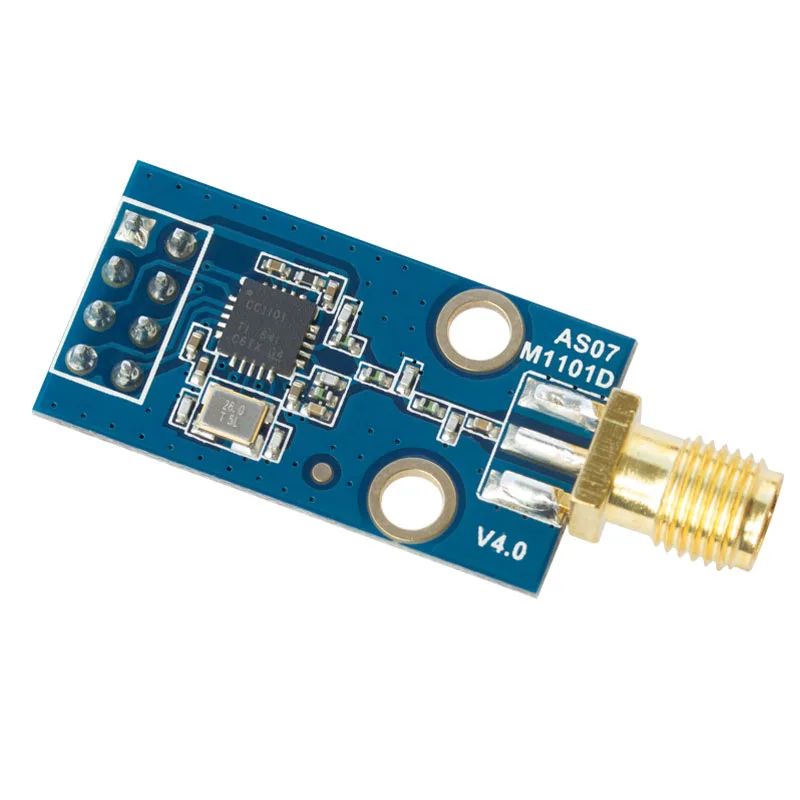

Введение модуля:
AS07-M1101D-TH-это 10 мВт беспроводной трансивер, интегрированный модуль передачи данных с высокой стабильностью, высокой дифракционной производительностью, отличной стеной благодаря способности работать на 433 МГц. Он разработан и разработан с использованием оригинального РЧ-чипа CC1101, импортированного из техасских инструментов в Соединенных Штатах с FEC и переплетенным кодированием, хорошая способность анти-помех. Модуль имеет достаточную мощность передачи, хорошие Спектральные характеристики, небольшие гармоники, небольшие поперечные переходники и небольшие размеры с использованием высокоточного кристалла. Индуктивность все используют материал уровня Мурата B.
Электрические параметры:
| Нет. |
Имя параметра |
Значения параметров |
Абстрактный |
| 1 |
Радиочастотный чип |
CC1101 | TI |
| 2 |

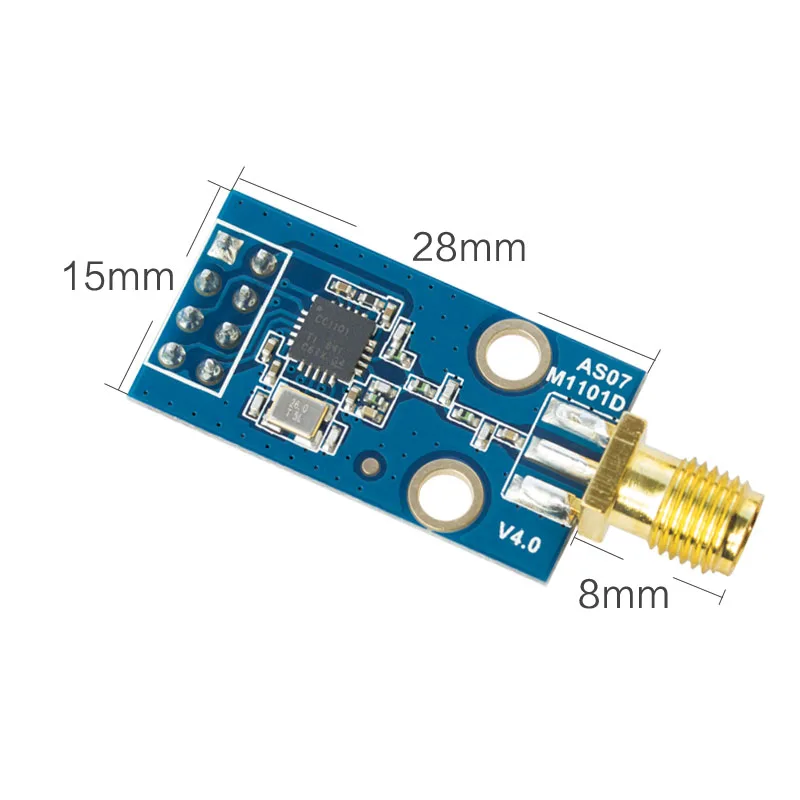

Размер модуля |
28*15 мм |
Не включая антенну |
| 3 |
Вес модуля |
3,15 г |
Включая антенну |
| 4 |
Управляйте |
400 м ~ 470 МГц |
Может быть отрегулирован программным обеспечением, рекомендуется 433 м ± 10 МГц |
| 5 |
Производственное ремесло |
Без свинца экологический |
|
| 6 |
Режим интерфейса |
2*4*2,54 мм |
Штепсельная Вилка |
| 7 |
Напряжение питания |
1,8 ~ 3,6 В постоянного тока |
Напряжение выше 3,6 В навсегда повредит модуль |
| 8 |
Коммуникация |
0.7VCC ~ 3,6 V |
VCC относится к модульному напряжению питания |
| 9 |
Измерения |
700 м |
Чистый и открытый, максимальная мощность, высота 1,5 м, 1 k скорость воздуха |
| 10 |
Мощность отправки |
Максимум 10 дБм |
Около 10 мВт |
| 11 |
Скорость воздуха |
0,6 k ~ 500 Kbps |
Он регулируется программным обеспечением, рекомендуется использовать низкую скорость, насколько это возможно |
| 12 |
Выключите ток |
0.5uA |
В режиме отключения питания |
| 13 |
Ток отправки |
29ма@10 дБм |
Источник питания должен быть более |
| 14 |
Получение |
16 мА |
В принимающем состоянии |
| 15 |
Коммуникация |
SPI |
Максимальная ставка до |
| 16 |
Передача |
Один пакет от 1 до 64 байт |
|
| 17 |
Длина приема |
Один пакет от 1 до 64 байт |
|
| 18 |
Поддержка RSSI |
Поддержка |
Подробнее см. Руководство по чипу |
| 19 |
Антенна |
SMA-K |
Сопротивление 50Ω |
| 20 |
Эксплуатация |
-40 ~ + 85 ℃ |
Промышленный Класс |
| 21 |
Эксплуатация |
10%-90% |
Относительная влажность, нет |
| 22 |
Хранение |
-40 ~ + 125 ℃ |
Промышленный Класс |
| 23 |
Получение |
-116dBm @ 0,6 кбит/с |
Дополнительные сведения см. В руководстве по чипу |

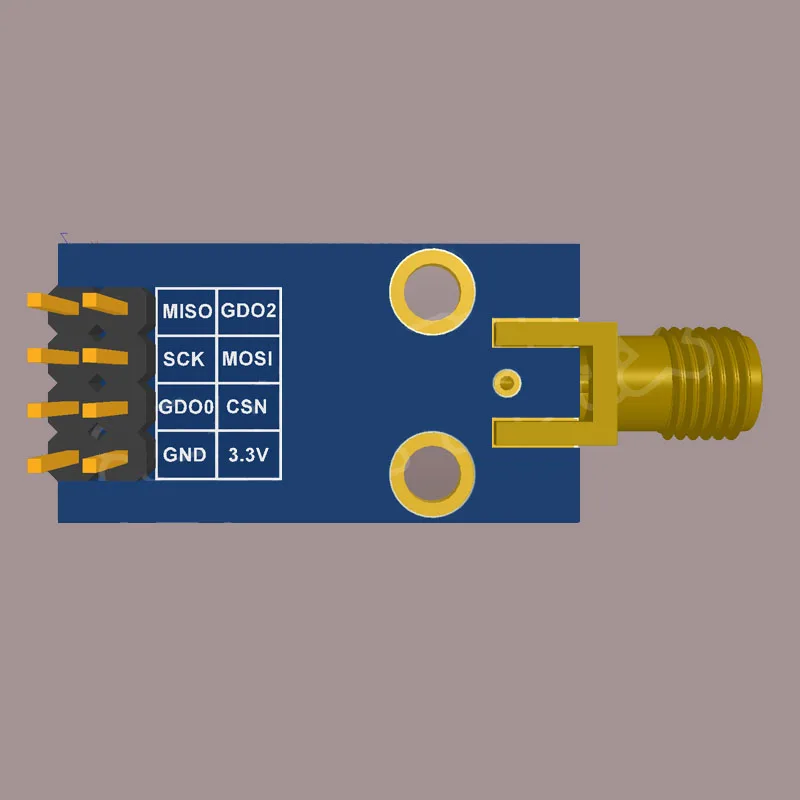

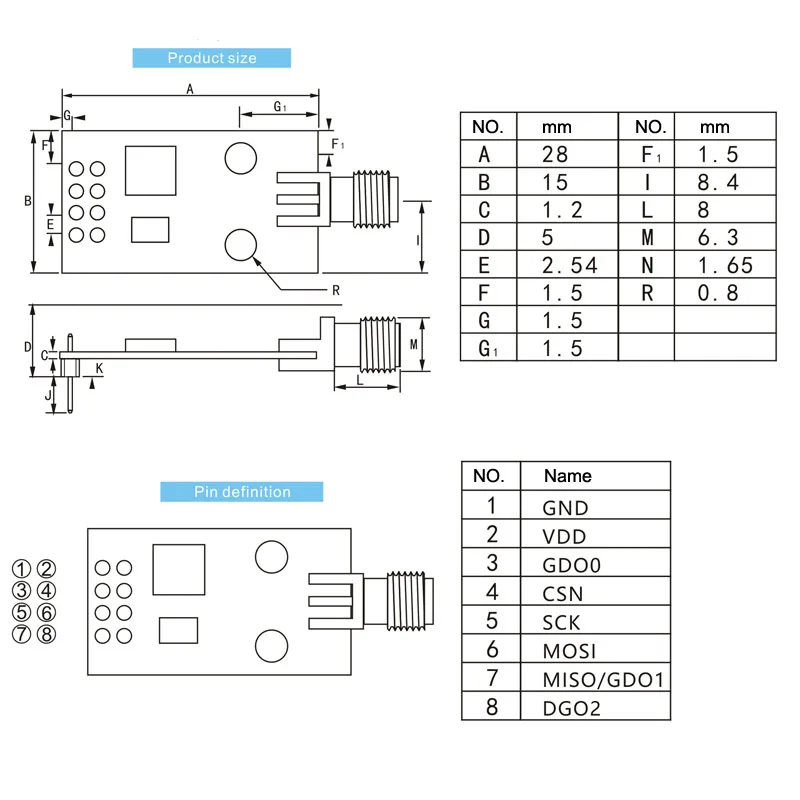

Описание интерфейса:
| Штырь |
Штырь Название |
Штырь |
Использование штифта |
| 1 |
GND |
|
Наземный, подключен к источнику питания |
| 2 |
VCC |
|
Источник питания, должен быть между 1,8 ~ 3,6 В |
| 3 |
GDO0 |
Вход |
Вывод информации о модуле |
| 4 |
CSN |
Вход |
Чип модуля выберите pin для запуска связи SPI |
| 5 |
SCK |
Вход |
Модуль SPI автобусные часы |
| 6 |
MOSI |
Вход |
Модуль SPI ввод данных pin |
| 7 |
MISO/GDO1 |
Выход |
Модуль SPI вывод данных |
| 8 |
GDO2 |
Выход |
Вывод информации о модуле |

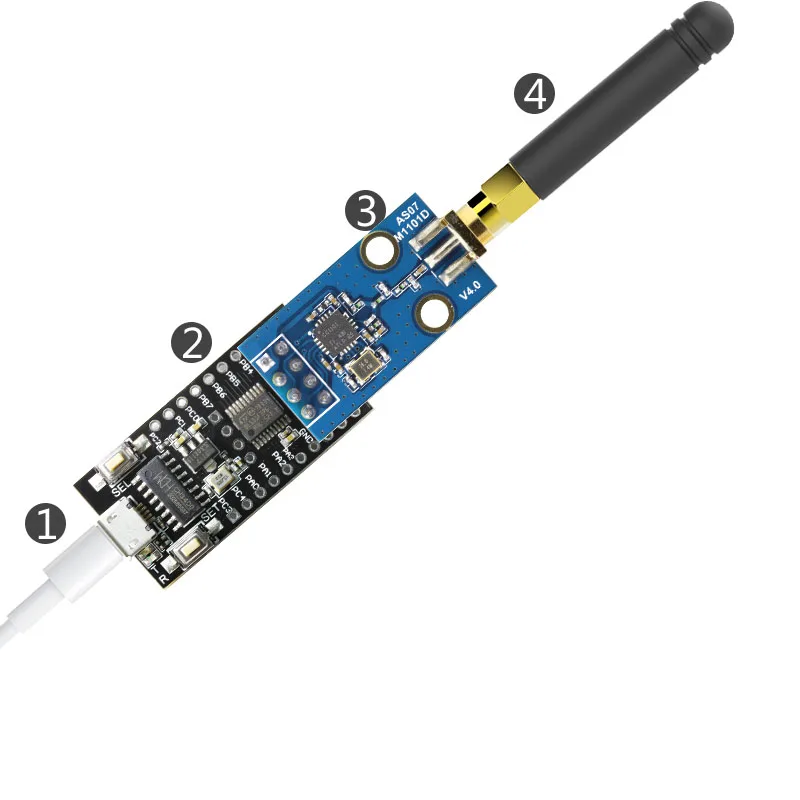

Схема:
| Нет. |
Инструкции по подключению модуля и MCU (пример приведен выше STM8L MCU) |
| 1 |
GDO0-это общий ввод/вывод, подробности см. В руководстве CC1101. |
| 2 |
GDO2 обычно настраивается как функция, аналогичная IRQ. Это может не быть подключено, вы можете использовать запрос SPI для получения состояния. Но соединение и использование MCU является |
| 3 |
Обратите внимание, что соединение с землей хорошее, есть большая площадь пола, Пульсация питания мала, необходимо рассмотреть возможность увеличения фильтрующего конденсатора и попытаться приблизиться к модулю VCC и GND pin |

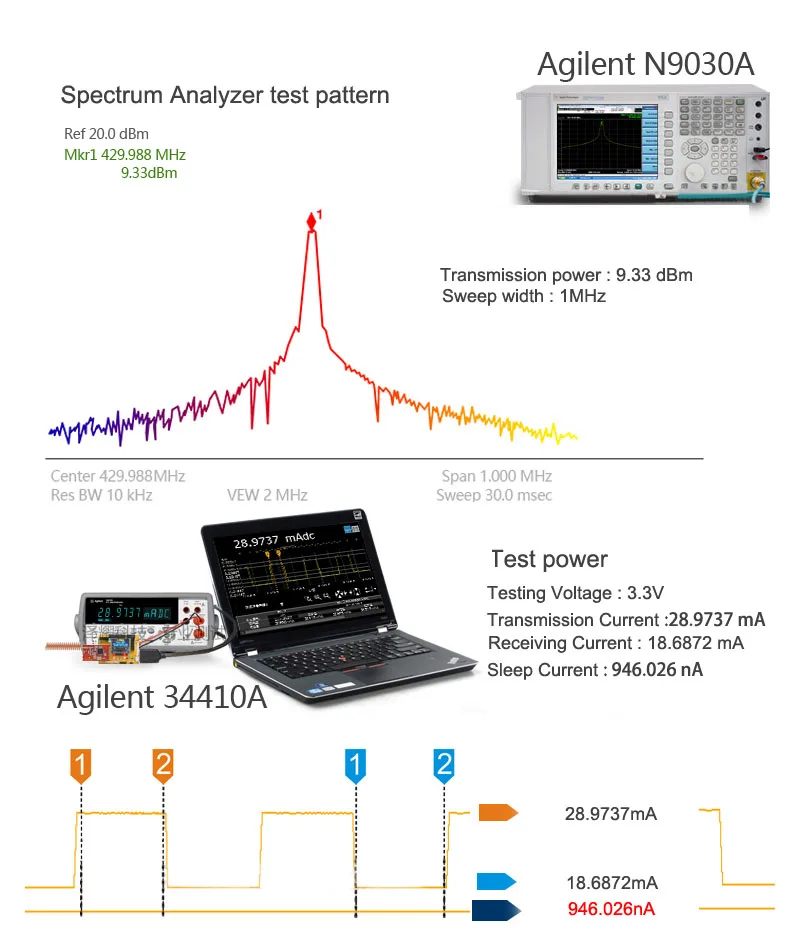

Отчет об испытаниях:
Для вашего удобного теста, мы предоставим таблицу данных, драйвер и демонстрационную программу, пожалуйста, свяжитесь с нами.
