Мега 2560 материнская плата управления + Ramps1.6 R6 расширения MKS TFT 28 сенсорный экран

Мега 2560 материнская плата управления + Ramps1.6 R6 расширения MKS TFT 28 сенсорный экран

Упаковочный лист

1 * MKS TFT28 сенсорный экран V4.0

1 * Mega2560

1 * Ramps 1,6

1 * USB

1 * плоский кабель

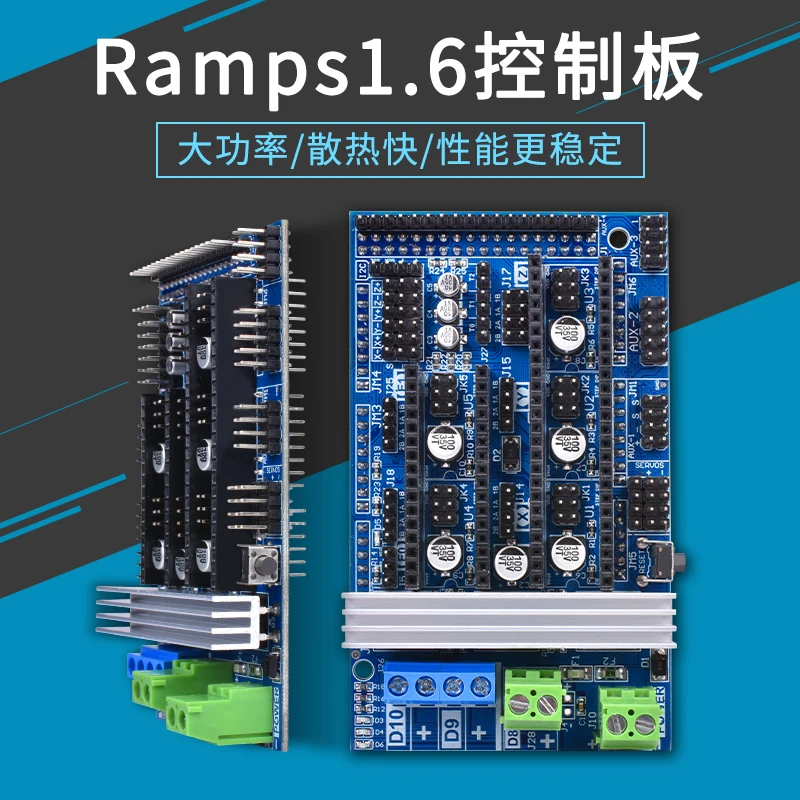

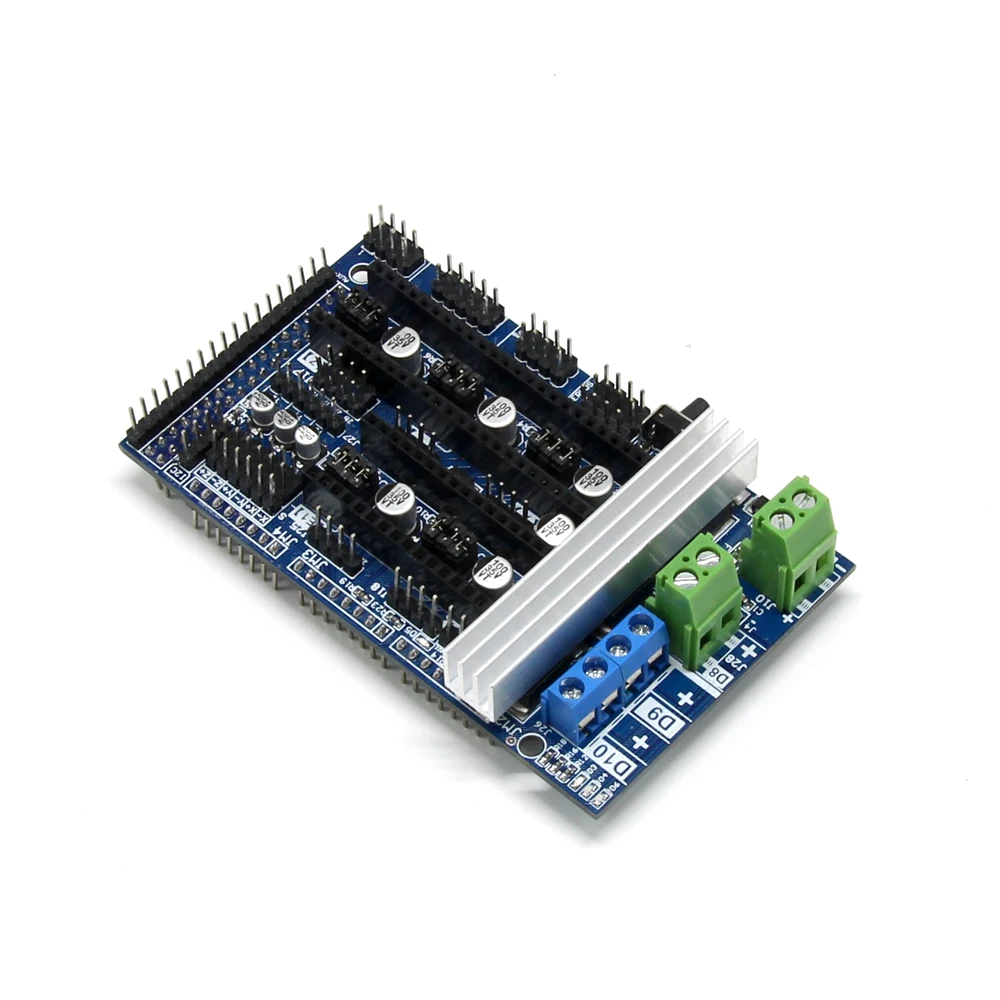

Название: Ramps 1,6

Параметры продукта

Размер: 101,5*60,5 мм

Поддержка драйверов двигателя: Поддержка A4988 DRV8825 и других драйверов двигателя (поддержка пяти моторов одновременно)

Входное напряжение: 12 В

Мощность: 200 Вт

Патч MOS трубка: B55NF06

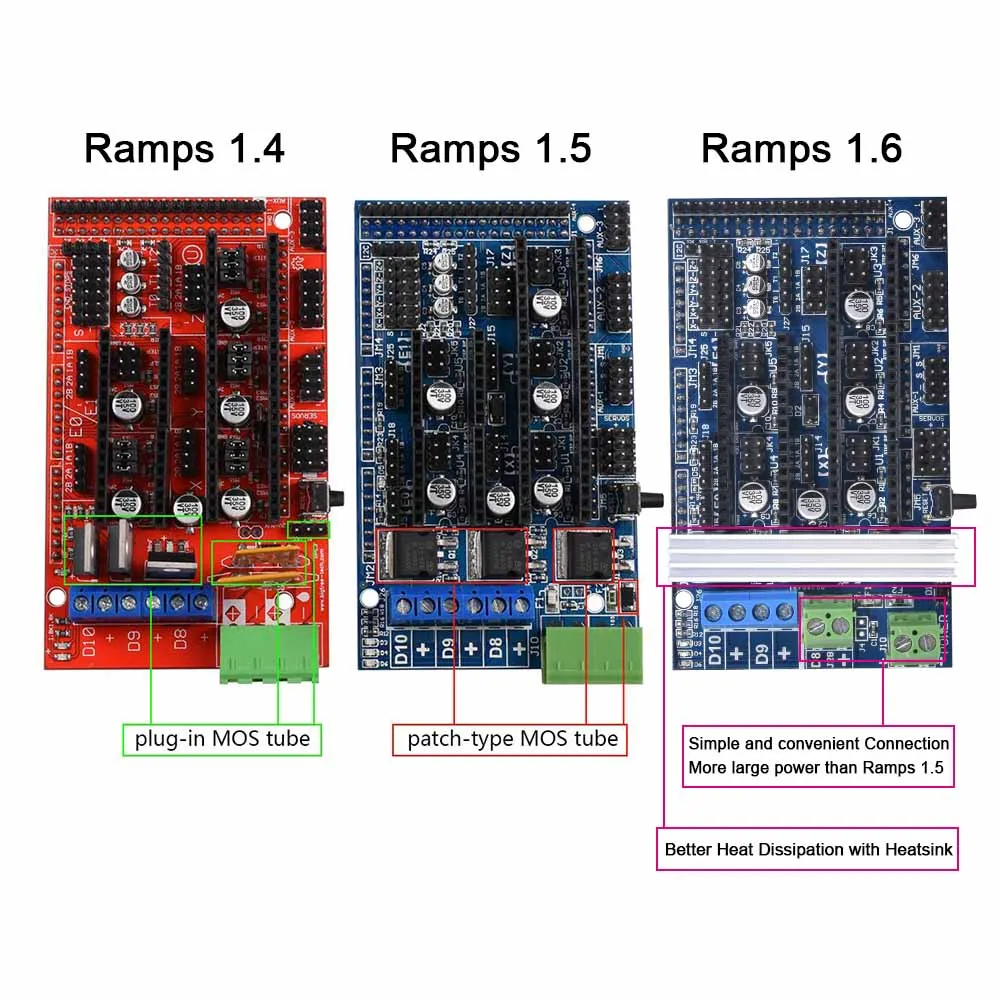

RAMPS 1,6Оптимизирован и запущен на основе Ramps 1,4 и Ramps 1,5 от Biqu

Распорка почти такая же, как Ramps 1,5, разница в Ramps 1,6 имеет новые 2pin разъемы, которые более просты и удобны для подключения, также не будут легко сгореть, более того, ramps 1,6 имеет хороший радиатор над трубкой MOS, чтобы дать лучшую функцию для рассеивания тепла.

Кроме того, мощность Ramps 1,6 больше, чем Ramps 1,5, самая большая мощность будет до или 270 Вт, а Ramps 1,5 просто может быть до 200 Вт, или пробник, чем 200 Вт.

Примечание: только с 4 драйверами.

Особенности продукта

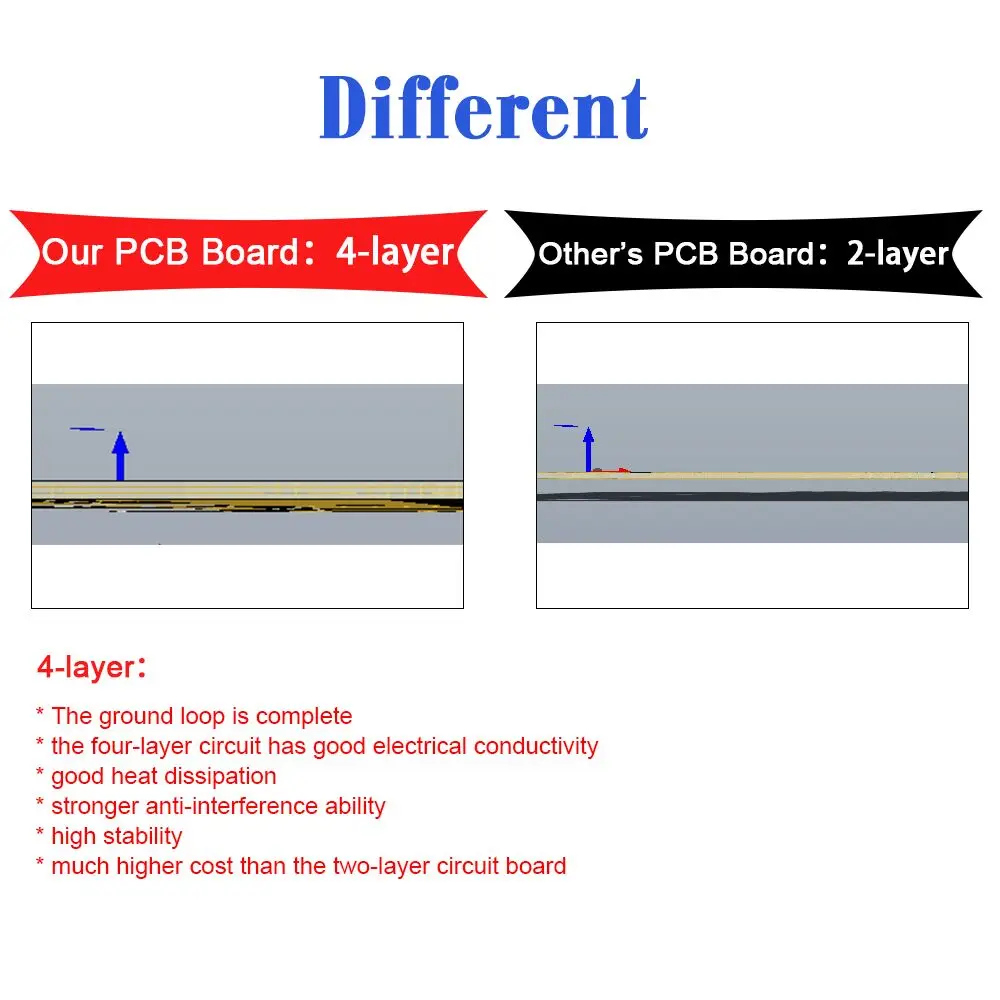

1. Ramps 1,6-4-слойная доска

2. Он может быть расширен до ЖК-дисплея и других частей.

3. Есть выходы нагревателя и вентилятора MOSFET и 3 интерфейса термистора

4. 5А дополнительная Безопасность и защита компонентов fusion

5. Подогреваемая кровать контролирует дополнительные предохранители 11A

6. Применяется к 5 пололу шагового привода платы

7. Конструкция контактного разъема Pololu может быть легко заменена или удалена для будущего дизайна

8. Контакты I2C и SPI доступны для будущего расширения

9. Серворазъемы используются для подключения ограничительных остановок, двигателей и светоизлучающих диодов. Эти разъемы покрыты золотом и имеют Номинальный ток 3A, что очень компактно.

10. Светодиод будет гореть, когда нагреватель имеет выход

Выберите 2 двигателя для подключения к Z Prusa Mendel

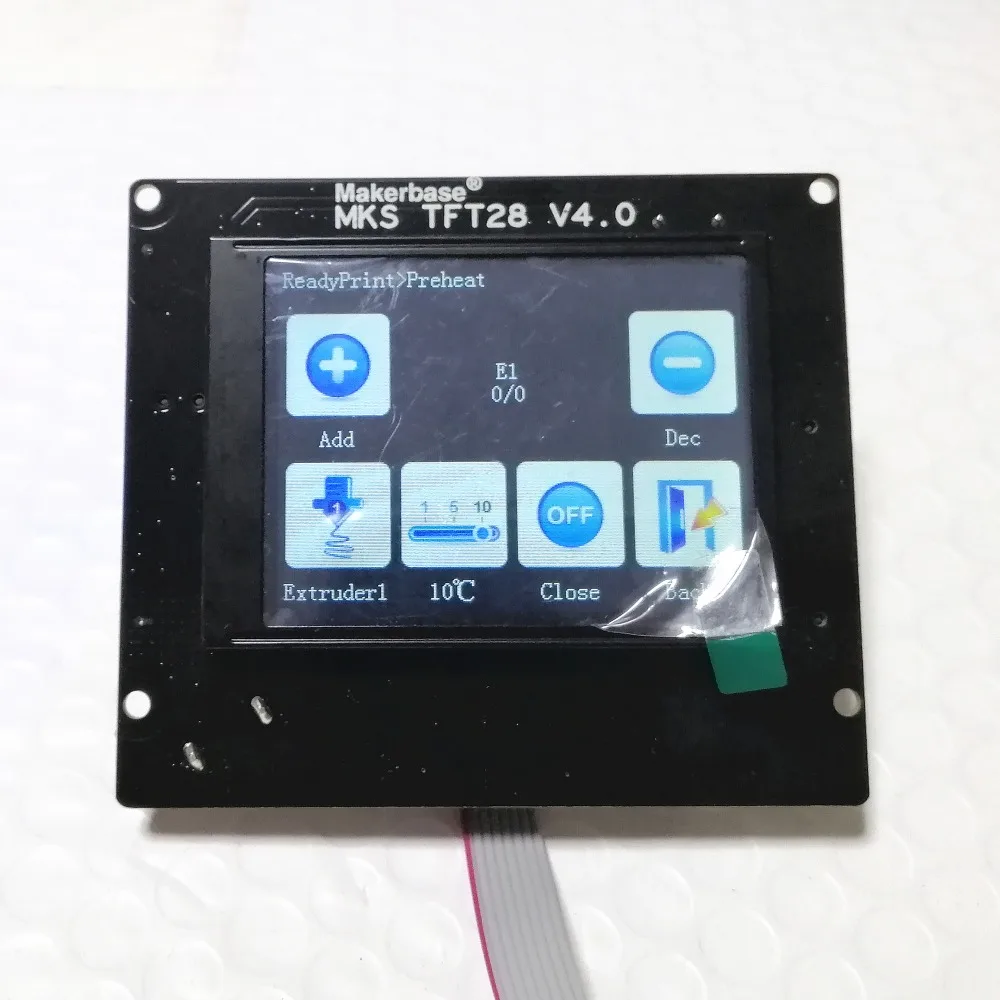

Название: MKS TFT28 сенсорный экран

MKS TFT28-это цветной сенсорный экран, который используется независимо на 3d принтере.

Этот дисплей не нужно устанавливать прошивку материнской платы и работать вместе напрямую.

И его легко заменить на ваш логотип и изменить свой местный язык.

Кроме того, он доступен для самостоятельного определения некоторых команд.

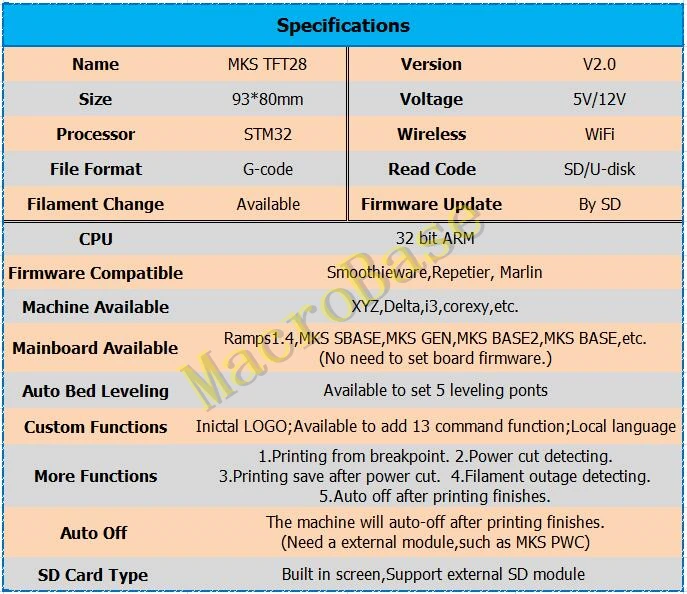

Больше функций следующим образом:

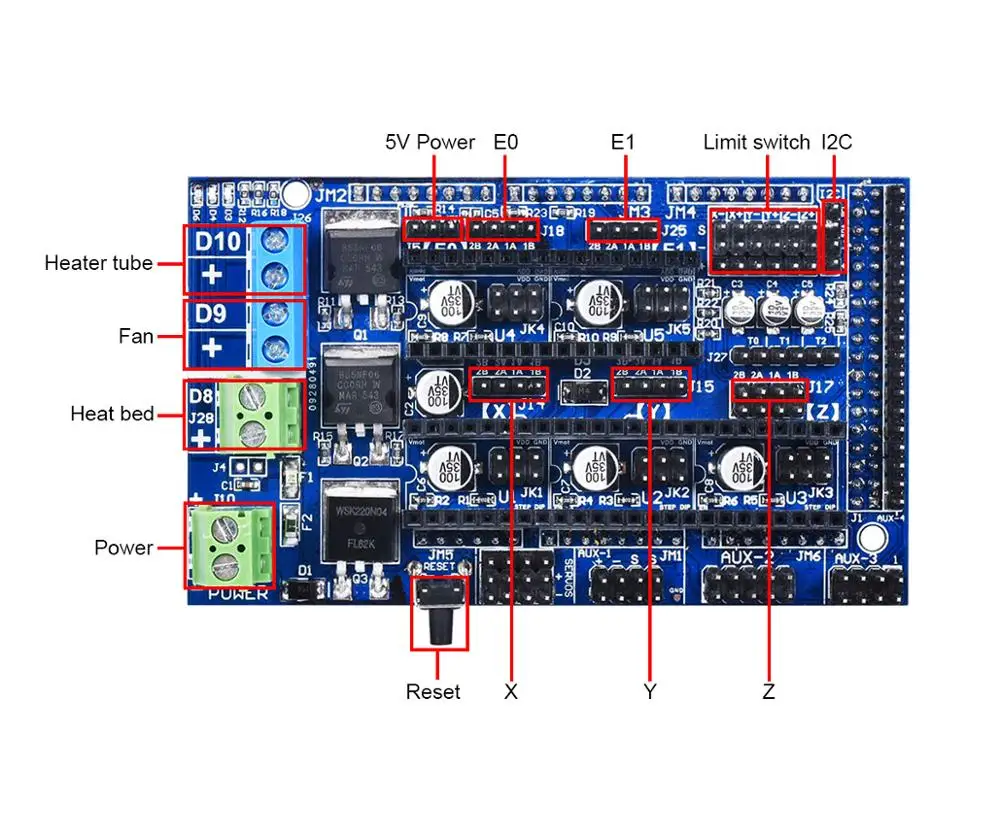

Проводка

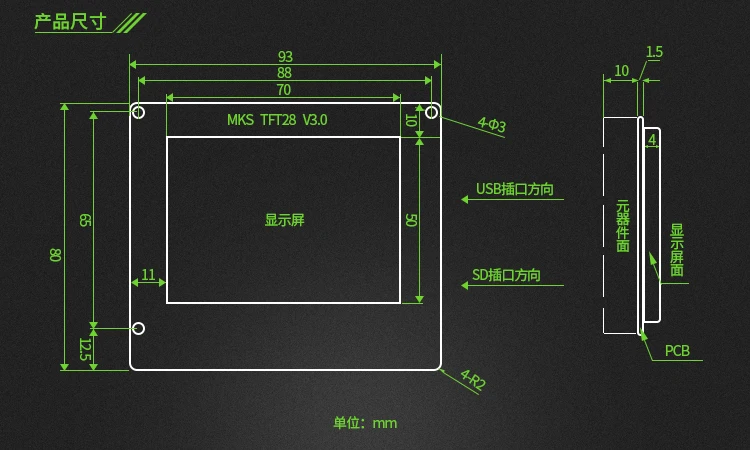

Размер

Как собрать с Ramps1.6

Установите скорость передачи данных, убедитесь, что и TFT, и плата контроллера одинаковы.

1. Ramps1.4

Установите скорость передачи данных, как TFT, так и Ramps1.4 одинаковы.

Подключение к AUX-1 на Ramps1.4.

Переместите перемычку на 12 В.

Дисплей TFT28 должен питаться внешним источником электроэнергии 12 В.

2. Обновление прошивки

Скопируйте следующие документы в корень sd-карты.

(Пожалуйста, не изменяйте имя документов.)

Mks_pic mks_config mkstft28

Затем подключите sd-карту к TFT и включите питание. Он будет обновляться автоматически.

3. Config

4. Выравнивание кровати

Автоматическое выравнивание

После того, как машина монтируется с контроллером выравнивания кровати, затем запускается выравнивание на tft-интерфейсе.

# Команда автоматического выравнивания (G29 доступна для Marlin.

В то время как G32 для Repetier и smootieware)

> Cfg_auto_leveling_cmd: G28; G29;

Ручное выравнивание

Ручное выравнивание хорошо подходит для МБ, i3 и т. Д. Машин. Доступно для установки 3,4, 5 точек.

# Точечный номер ручного выравнивания: (3,4, 5 точек в наличии)

> Cfg_point_number: 4

5. Замена нити

При исходе нити легко заменить.

Вы можете установить температуру и скорость подачи нити на config.

Как указано ниже:

# Скорость замены нити (мм/мин)

> Cfg_filament_change_speed: 1200

# Длина замены нити (мм)

> Cfg_filament_change_step: 5

# Минимальная температура замены нити

> Cfg_filament_limit_temperature: 175

Затем, вот шаги, чтобыЗамена нити.

6. Печать с точки останова

TFT имеет одну из отличных особенностей, способную печатать с точки останова.

Ниже приводится способ сделать это.

Во-первых, Установите целевую температуру экструдера и подогреваемой кровати, а затем подогрейте.

Во-вторых, когда подогревается, отправляйтесь домой. (Примечание: Если отключение питания происходит во время работы печати от точки останова, пожалуйста, должны быть дома.)

В-третьих, перемещайте экструдер до точки останова, которая доступна для установки допустимой ошибки.

# Точки останова продолжили воспроизведение настройки ошибки оси Z

> Cfg_breakpoint_z_error: 0,2

В-четвертых, нажмите set, а затем нажмите продолжить (означает печать с точки останова).

После этого выберите нужный файл.

(Если вы приостановите печать и выключите принтер,

Затем он возобновит печать с точки паузы после включения.)

7. Обнаружение отключения нити

Подключите переключатель обнаружения к PB1 TFT.

Установите конфигурацию для запуска низкого или высокого уровня.

 # Сигнал уровня модуля обнаружения отключения PB1 (низкий уровень: 0; высокий уровень: 1)

> Cfg_PB0_PB1_Level: 1

8. Автоматическое выключение после завершения печати

Включите эту функцию на config и выполните согласование с переключателем PWC.

# Автоматическое отключение установки после завершения печати (автоматическое выключение: 1; №: 0)

> Cfg_print_finish_close_Machine: 0

9. MKS WIFI

MKS TFT Поддерживает пульт дистанционного управления WIFI. Пожалуйста, установите конфигурации.

Как указано ниже:

Режим # wifi (AP: 1; STA: 2)

> Cfg_wifi_mode: 1

# Wifi имя и пароль

> Cfg_wifi_ap_name: MKS_wifi

> Cfg_wifi_key_code: makerbase

# Динамический доступ IP

> Cfg_ip_dhcp_flag: 1

# IP/маска/шлюз

> Cfg_ip_адрес: 192.168.3.100

> Cfg_ip_mask: 255.255.255.0

> Cfg_ip_gate: 192.168.3.1
