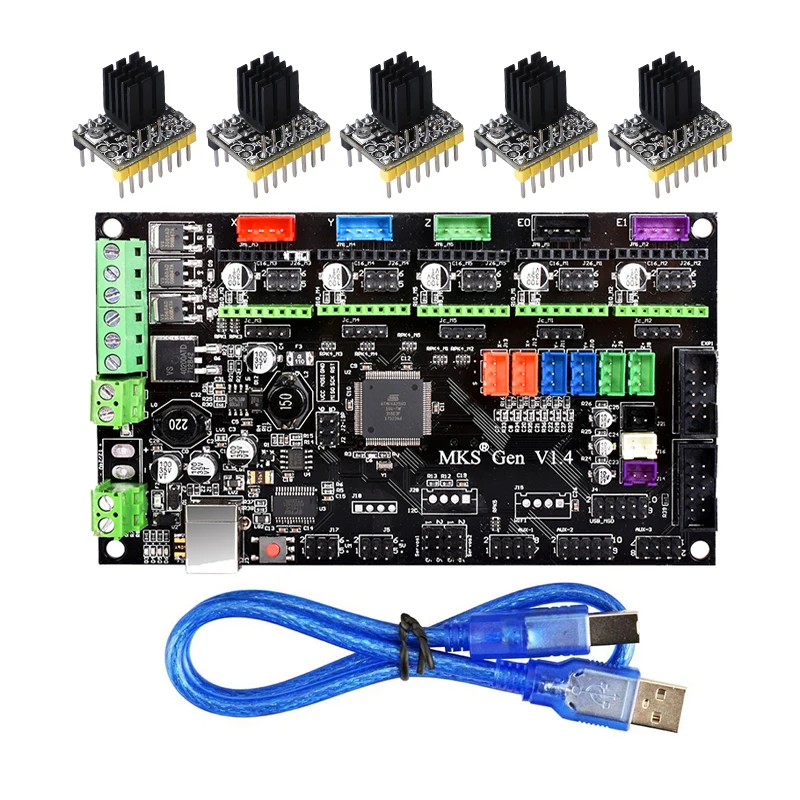

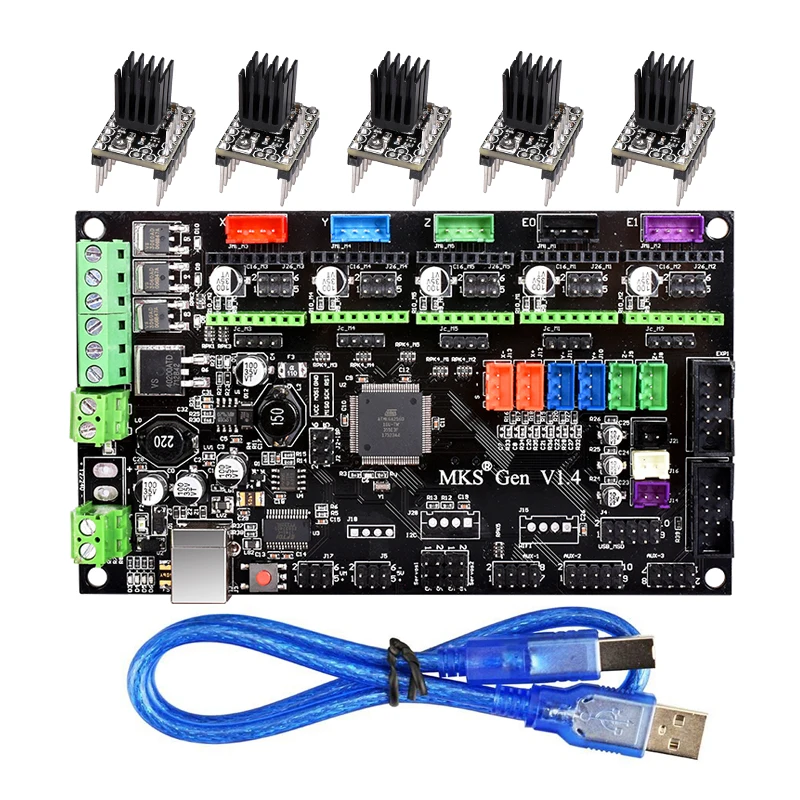

Плата управления 3d принтером MKS Gen V1.4 на TMC2130/TMC2208/DRV8825/A4988 Reprap Mega 2560 R3 Ramps 1 4 5 6

---

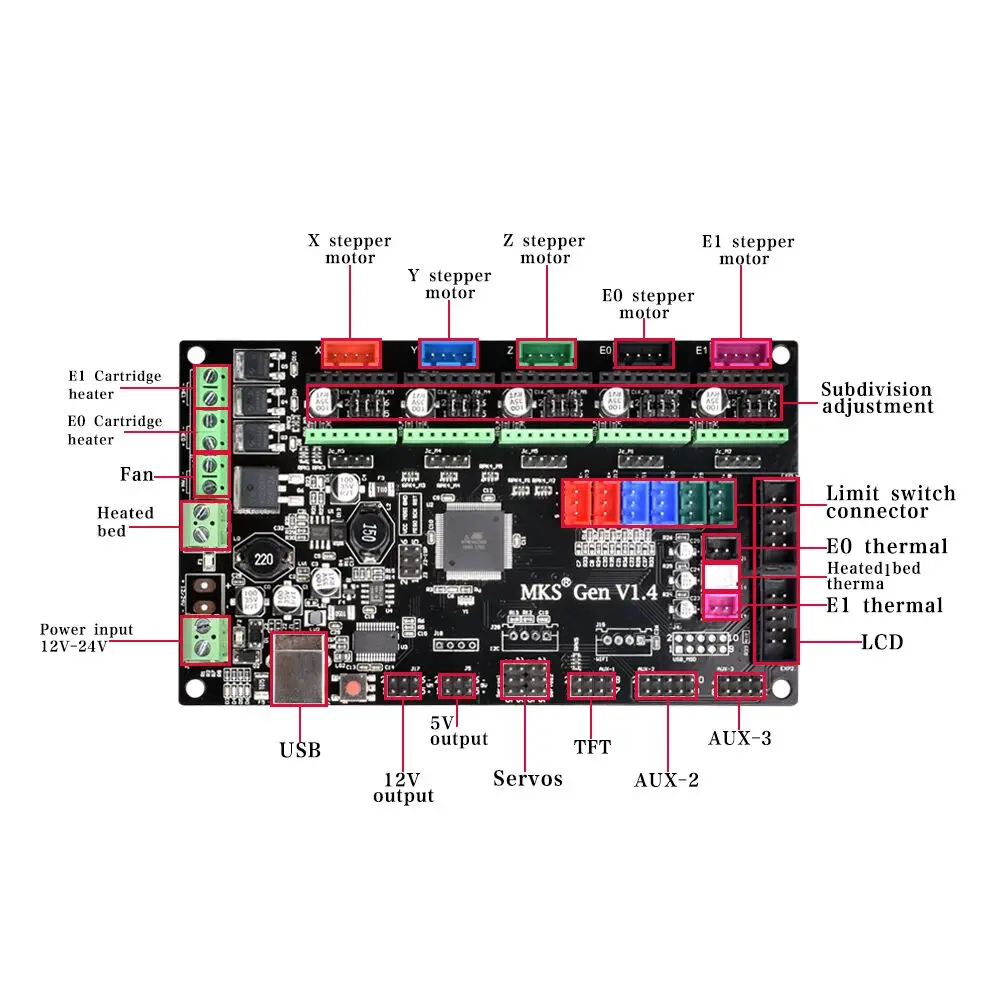

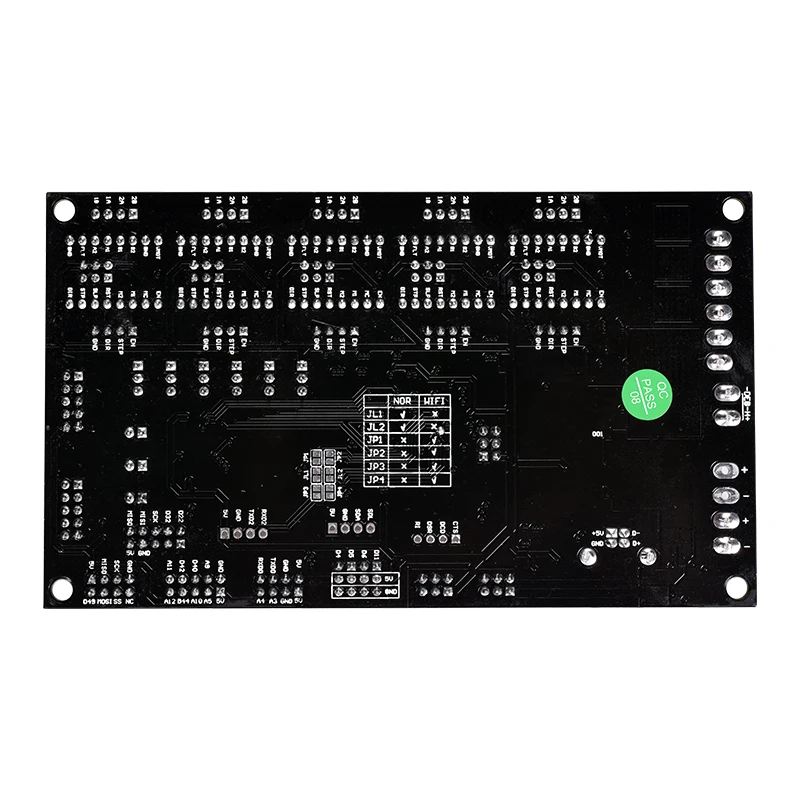

MKS GEN V1.4     Особенности преимущества:     1, Mega 2560 и ramps1.4 набор на плате, чтобы решить сложную Ramps1.4 комбинация   Интерфейсов, не трескается и не выхода из строя лежа.   2, Замена привода двигателя, привода и поддержки 4988 8825 диска.   3, схема с высоким качеством 4-секционный измельчитель для специй, тепло и специальную оптимизацию; Пандусы 2   Полках.   4, используя высококачественный MOSFET, и улучшенную теплоотвод.   5, с помощью специального питания чип, поддержка 12V-24V вход питания, преобразователь напряжения чип для того чтобы разрешить   Проблемы с нагревом, Ramps.   6, можно принять входную мощность 24 В при той же системе, может быть ток горячей кровати снижен до 1/4,   Эффективный раствор для горячей кровати MOS, проблемы с нагревом труб.   7, Прошивка может использовать прошивку с открытым исходным кодом Marlin, ramps1.4 идентичная конфигурация и может   Непосредственно заменить Ramps1.4.   8, может быть подключен к панели управления и 12864LCD Ramps1.4,2004LCD панели управления. (не может   Убедитесь, что все модели имеют 12864LCD и 2004LCD)   9, предназначен для импульсов двигателя и выходных портов направления, для легкого подключения к высокому току, чтобы добавить большой   Цепь привода двигателя (например, 2 А, 5 а).   10, защищены Ramps1.4 на сервоприводы, AUX-1, AUX-2 интерфейс, который предоставляет три напряжение на выходе 5 В, три   12 В выходов.







TMC2130

1. Введение

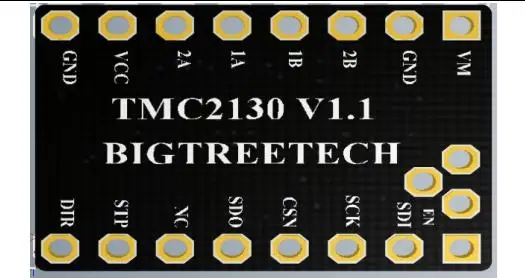

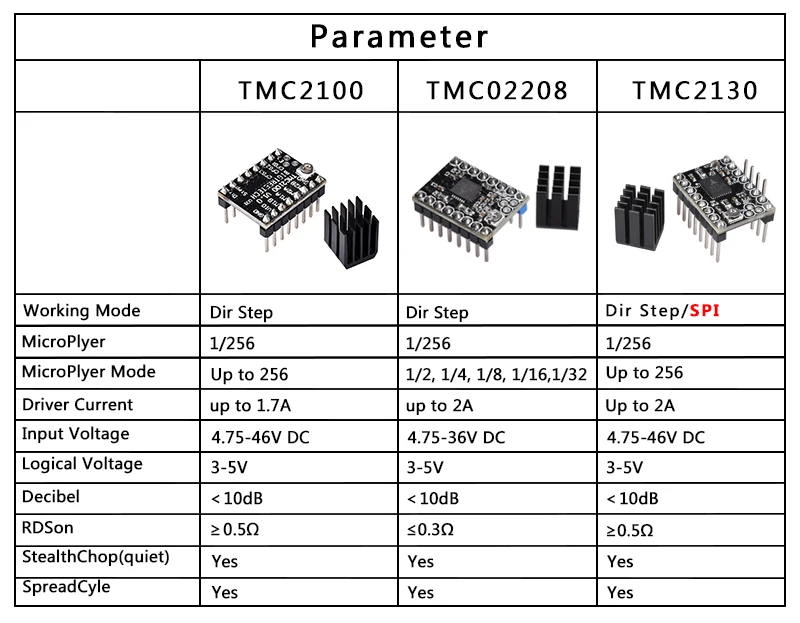

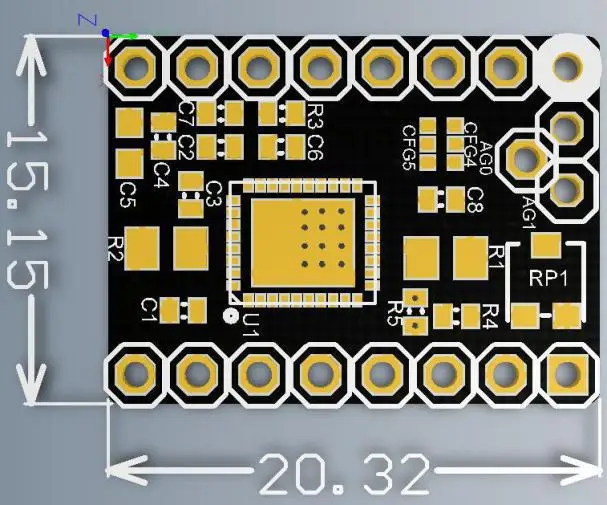

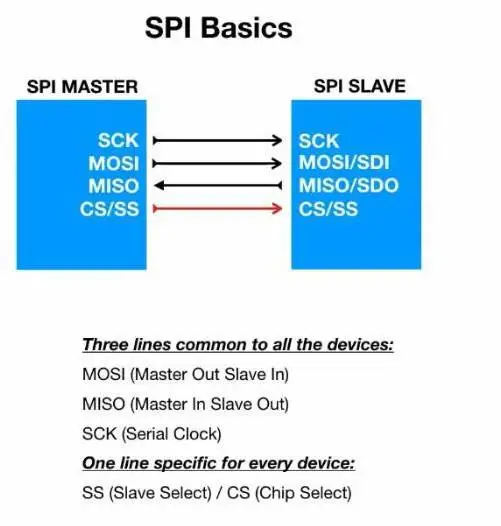

TMC2130-V1.1 представляет собой новый модуль оптимизирована и Модернизированный для того, чтобы решить проблему, которая более старшего возраста драйверы не может выбрать для использования SPI режим работы. SPI режим работы TMC2130-v1.1 можете сразу выбрать тока водителя, драйвер подразделение и другие параметры, Гламурная, что делает эти параметры более точным. Использование последовательных внешних секвенсеров, Это может значительно уменьшить нагрузку на чип и эффективно избежать проблем, таких как отклонение бега, шаг склеивания и вина, вызванной перегрузкой чипа.     2. Параметры размеров:   Этот модуль аналогичен TMC2100, который будет генерировать много тепловой энергии, когда он работает. Следовательно,Теплоотвод и рассеивания тепла вентиляторНеобходимо добавить, чтобы охладить его во время использования, что уменьшает образование полости и отклонение бега)   3. Режим работы STP/ DIR     (1) сопротивление сварке при положении R5, чтобы сделать драйвер STP/DIR режимом работы; (2) выбор режима работы: SDI (CFG1), SCK (CFG2) 4. Инструкции по проводке в режиме работы SPI:   Перед проводкой, вам нужно выбрать режим работы модуль драйвера для использования оборудования: (1) СваркаCFG4ИCFG5Как показано на Красной области (i.e., CFG4 к GND, CFG5 к VCC); (режим электронной таблицы может использоваться только при правильной сварке)

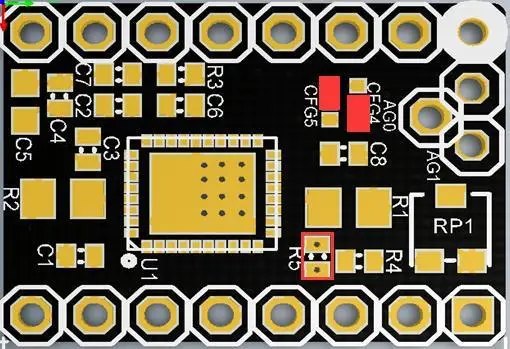

(2) Удалите сопротивление наR5Положение, так что драйвер находится в режиме работы SPI.

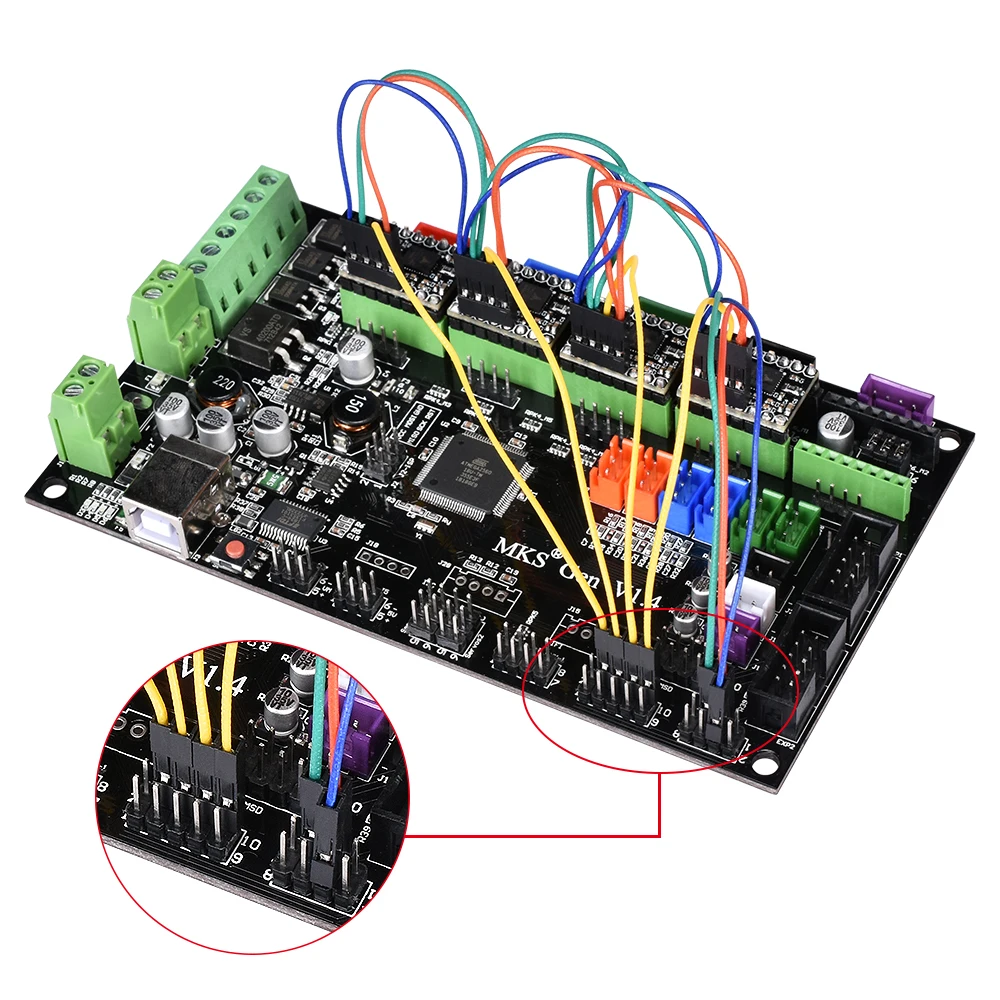

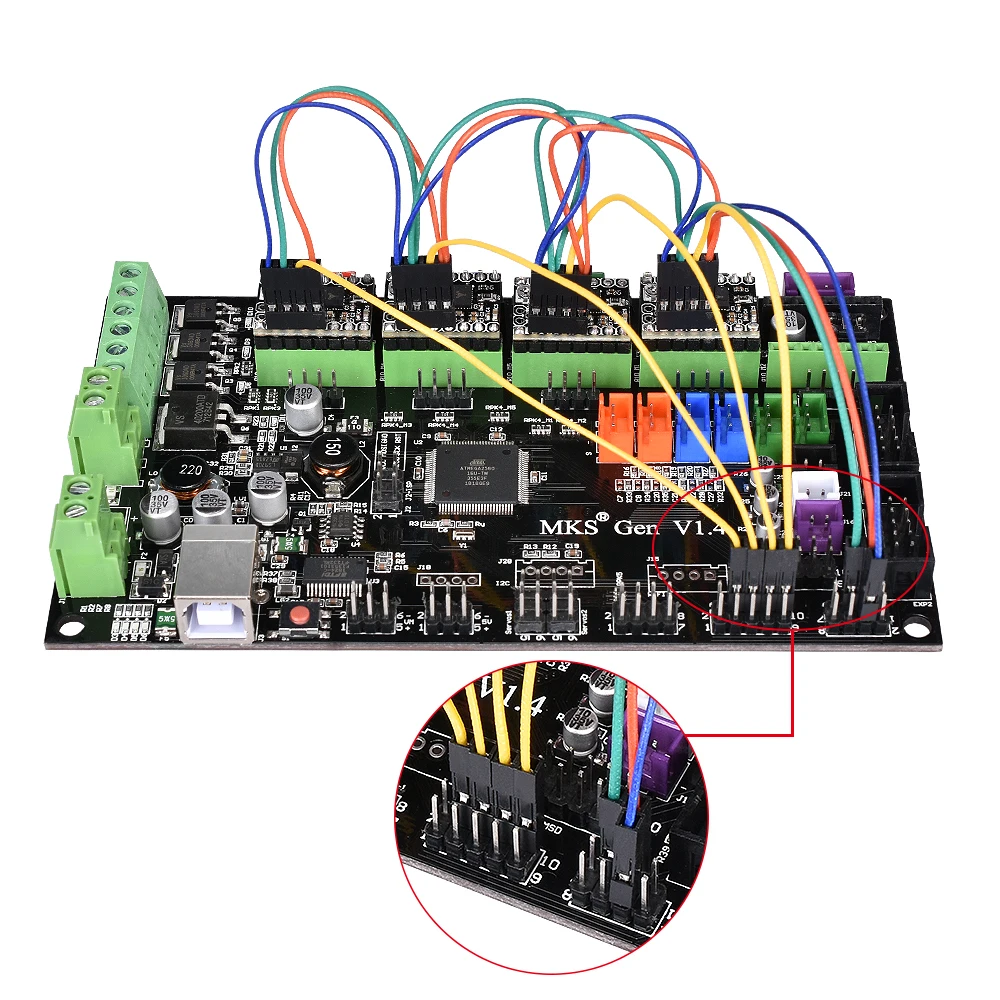

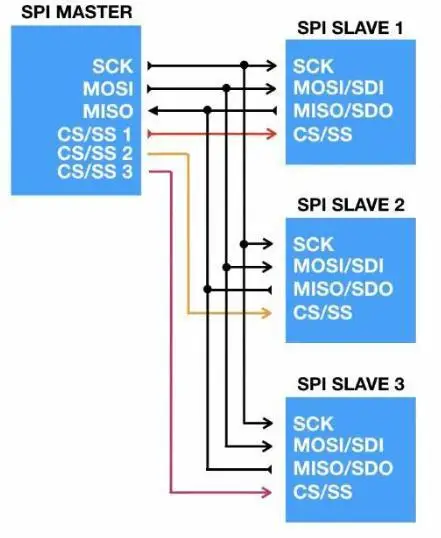

Схема проводки отображается следующим образом



Найдите на плате расширительный порт для AUX-3 и подключите к соответствующим контактам:     Примечание: 1. При выборе режима работы SPI, пожалуйста, используйте паяльник тщательно, чтобы предотвратить обжигание рук. Когда вы закончите процесс обработки, вы должны тщательно проверить, есть ли остаточные остатки олова в модуле. Вы должны очистить его, чтобы не допустить его, из-за чего модуль к короткому замыканию и сгореть. 2. При подключении, пожалуйста, обратите внимание на последовательность линий и порт IO. Неправильное подключение напрямую приведет к сбою драйвера в работе. Пожалуйста, внимательно Подключите к Приведенному выше рисунку. 3. Когда вы вставляете драйвер в материнскую плату, вы должны быть внимательны, чтобы четко видеть направление драйвера. И не должен вставлять драйвер назад, чтобы предотвратить горение диска. 4. Перед работой драйвер должен выполнять функцию отведения тепла (радиатор + охлаждающий вентилятор), чтобы предотвратить неправильное использование драйвера. 1. Только MKS Gen V1.4 * 1 2.MKS Gen V1.4 * 1 + TMC2130 SPI * 4 + кабель(Сварка выполнена SPI) 3.MKS Gen V1.4 * 1 + TMC2130 DIY * 5(Нужно DIY SPI) 4.MKS Gen V1.4 * 1 + A4988 * 5 5.MKS Gen V1.4 * 1 + DRV8825 * 5 6.MKS Gen V1.4 * 1 + TMC2100 * 5 7.MKS Gen V1.4 * 1 + TMC2208 * 5

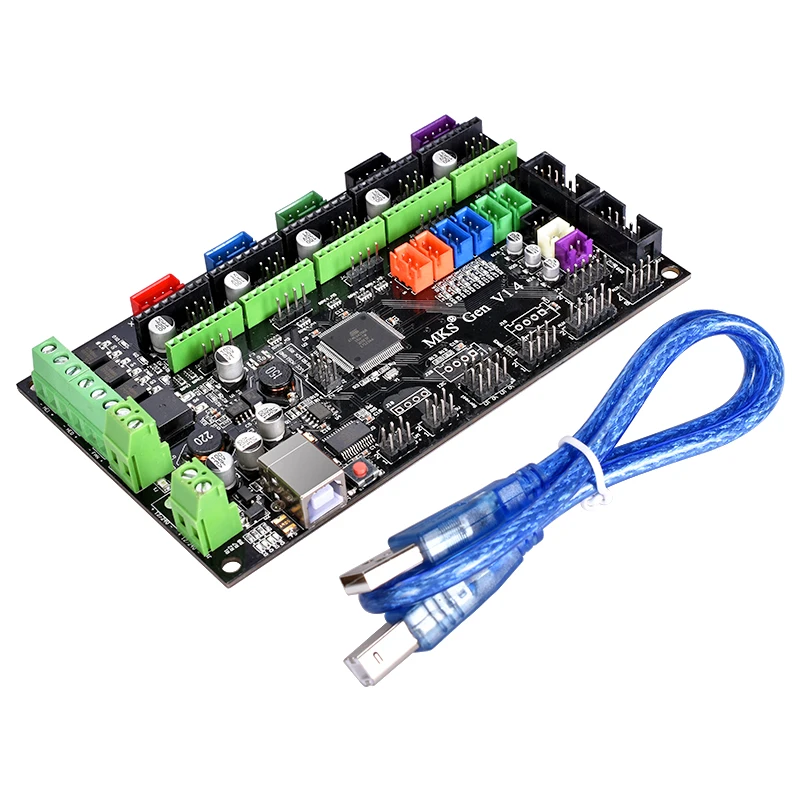

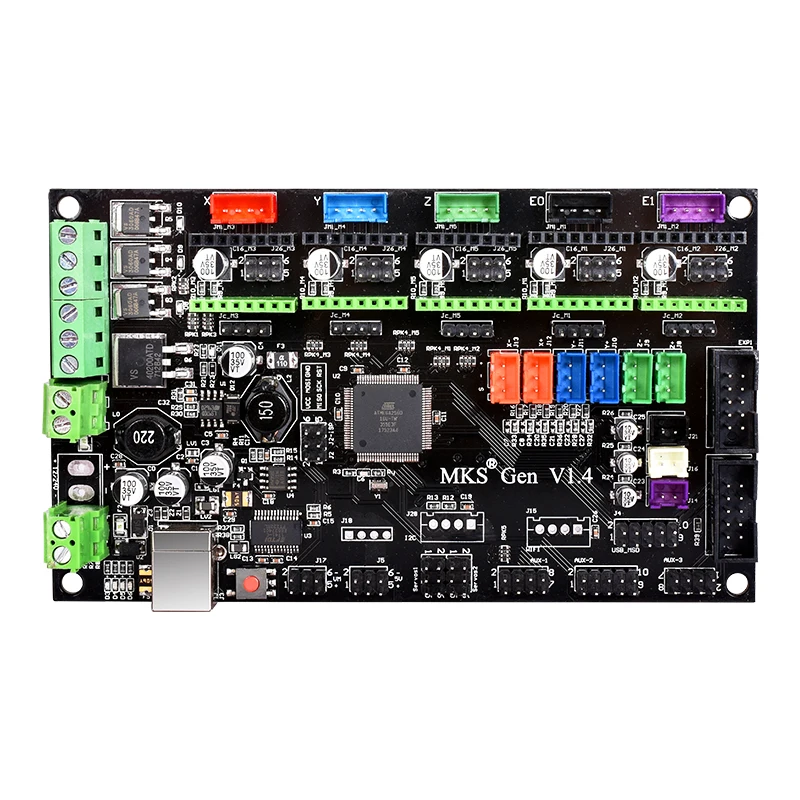

Только версия платы:

С TMC2130 SPI:

С TMC2130 DIY:

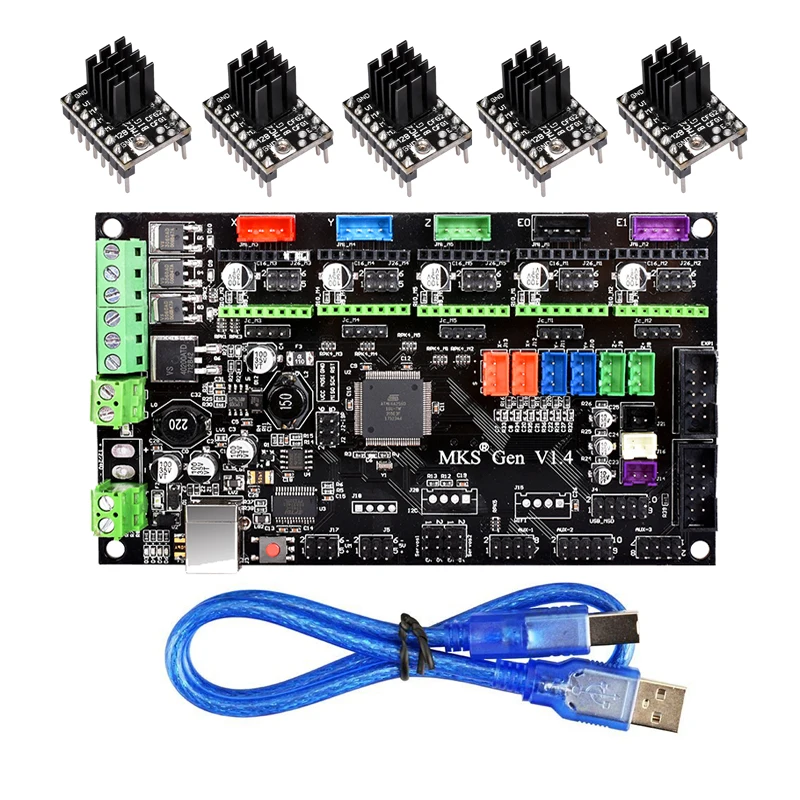

С TMC2208:

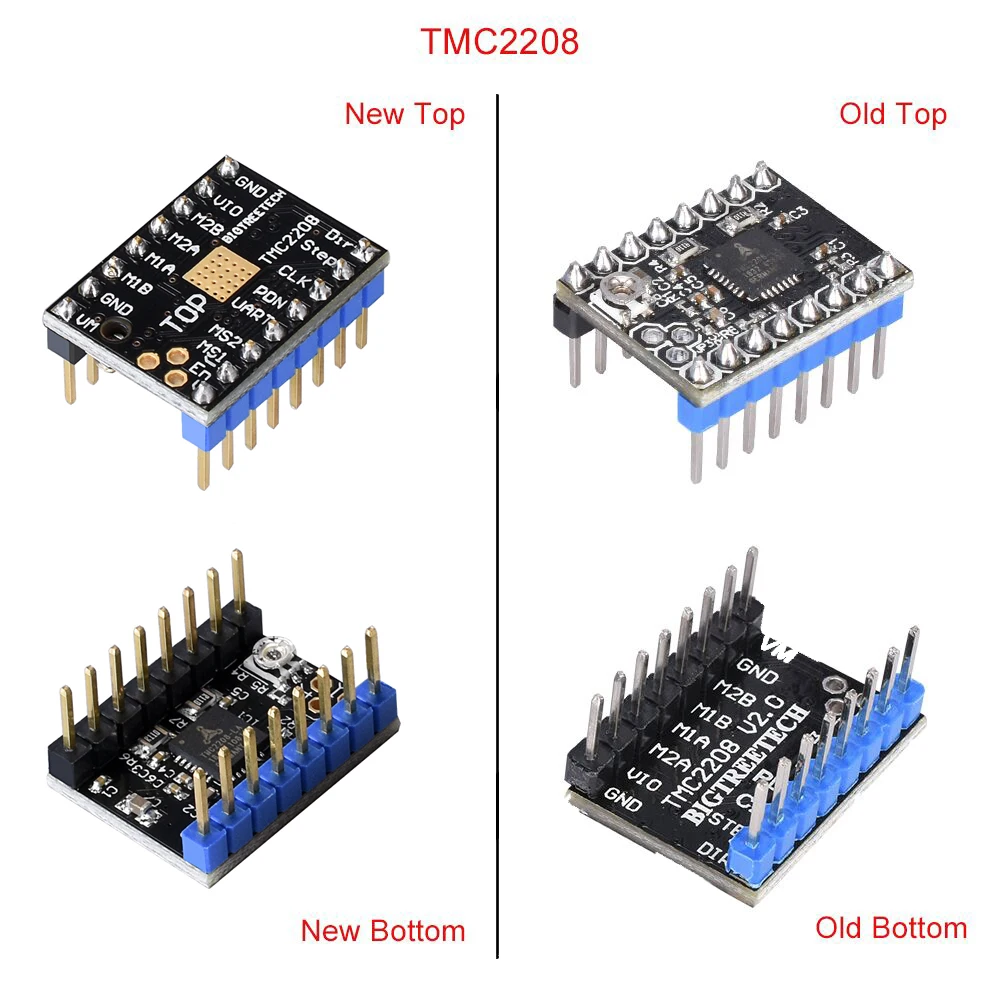

TMC2208 V2.0 нет в наличии, мы вышлем TMC2208 V2.1 версию сейчас, пожалуйста, поймите.

С TMC2100:

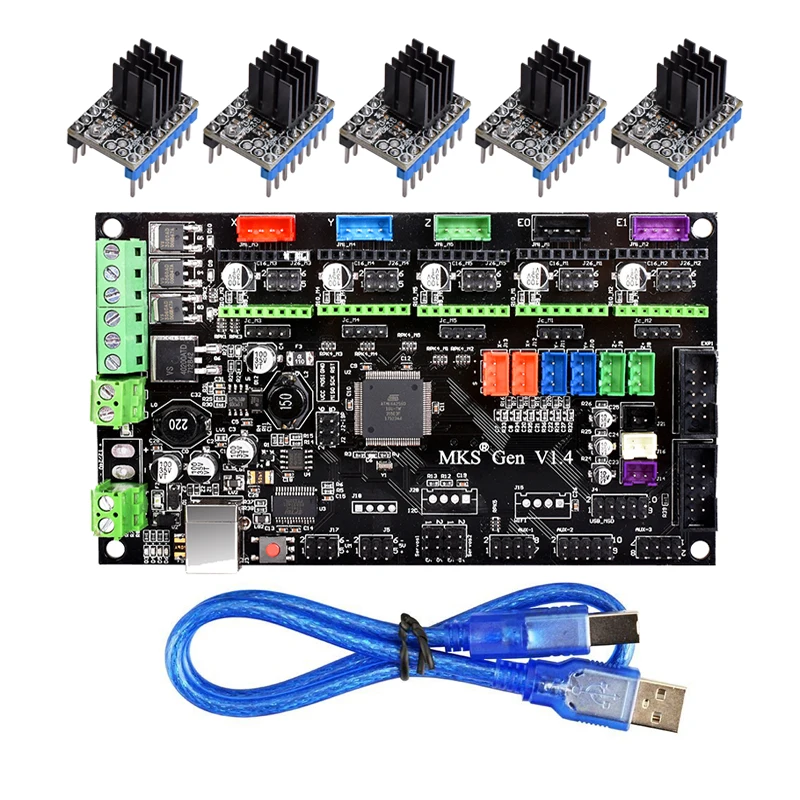

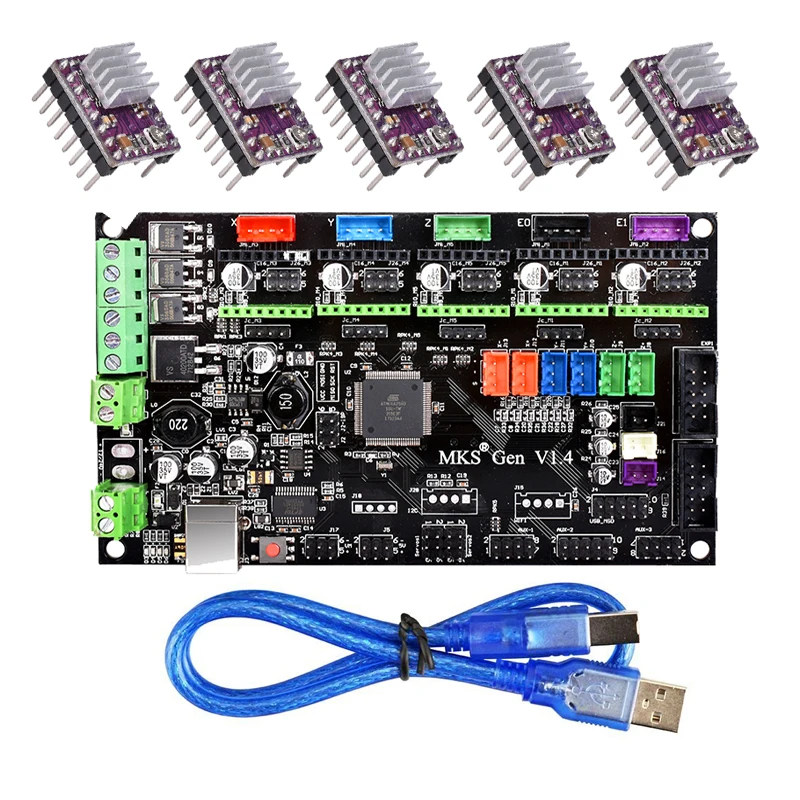

С DRV8825:

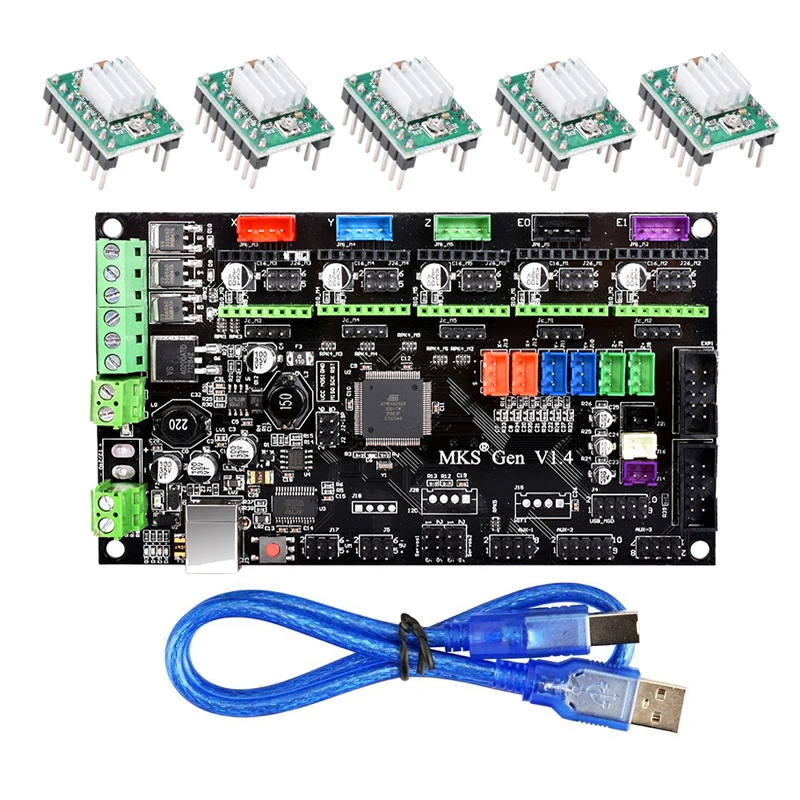

С A4988:
