[Введение]

USB2UISПлата адаптера-это практичная и удобная Многофункциональная плата преобразования, которая интегрируетсяUSBПоворотUART,USBПоворотI2C,USBПоворотSPIИнтерфейс,USBПоворотADC,USBПоворотШИМ,USBПоворотGPIOИнтерфейс. С помощью программного обеспечения для ПК очень легко брать с собойUART,I2C,SPIИнтерфейс коммуникационного оборудования, с контролируемымADCВыборка,ШИМСGPIOВыход.

Особенности системы:

1>    Опционально3,3 ВС5 ВВыходное напряжение.

2>    Самовосстанавливающийся предохранитель предотвращает перегрузки по току.

3>    USB2.0Скорость полной связи.

4>    С демонстрационным программным обеспечением для справки,УвеличенныйСкандинавскийRF2401Специальное тестовое применение.

5>    Три режима чтения и письма(Руководство, время и прерывание).

6>    ПредоставляемDLLИнтерфейс для сторонних вечерние разработки.

7>    СтендLinuxПодUSBПоворотUARTПрименение

8>    Доступно через компьютерUSBОбновление прошивки, обновление программного обеспечения, решение проблем с обслуживанием,Для специальных применений, его также можно настроить.

  9>ДобавленVB, VC, labview,QT,C + + builderКод для справки.

10>Добавлен прием slave device SPI.

11> новый драйвер содержит цифровые подписи и поддерживает системы XP, win7, win8, win10 (32, 64 бит) и linux.

12> Один серийный номер устройства, который поддерживает одновременный доступ к нескольким устройствам.

13> добавлен самотест SPI и автоматический поиск адреса устройства I2c.

14> Добавлено 25 серий SPI flash чтение и запись.

15> добавлена Загрузка файлов шестигранного формата и смешанного редактирования и отображения шестигранных и текстовых режимов.

Особенности интерфейса:

1>    UARTМаксимальная скорость передачи данных230400

2>    I2CМаксимальная скорость передачи данных может быть установлена800k, Поддержка чтения и письма с перерывами

3>    SPIМаксимальная скорость передачи данных может быть установлена12 м, Поддержка чтения и записи с перерывами и расширениямиCEУправление, четыре режима настройки (фаза и полярность), и поддержка, как получено от устройства

4>    10 бит ADCТочность выборки и200KЧастота выборки, четыре канала могут быть настроены для односторонних и дифференциальных входов

5>    8ФигуркиIOПроизвольно настраиваемые входы и выходы, одно расширениеIOВыход и прерываниеIOВведите

6>    Четыре способаШИМОдинаковый Частотный выход, максимальная частота100KРабочий цикл регулируется

Использование:

Отладка оборудования, тестирование производства. Управление беспроводным модулем,СветодиодКонтроль и т. Д..

【Outline】

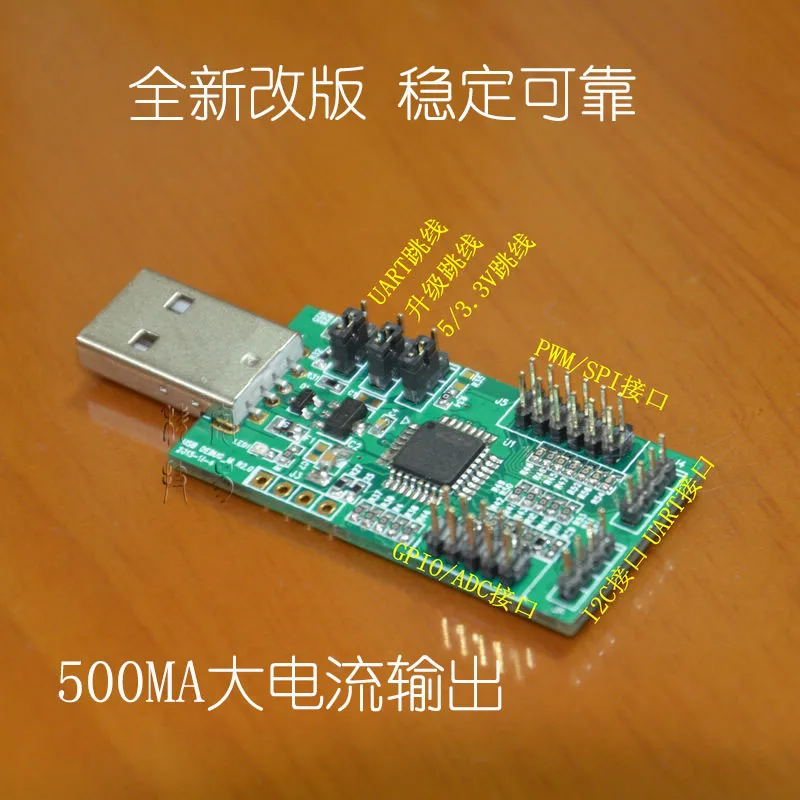

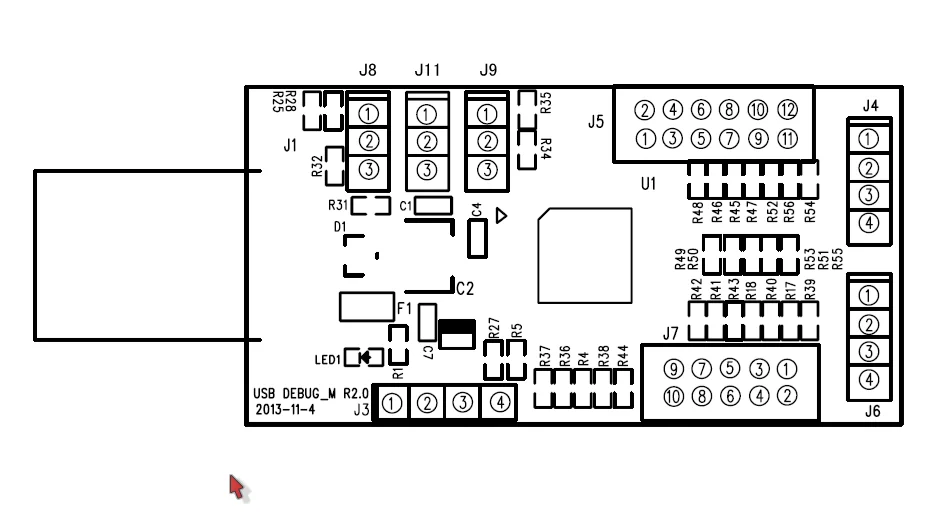

Передняя планировка

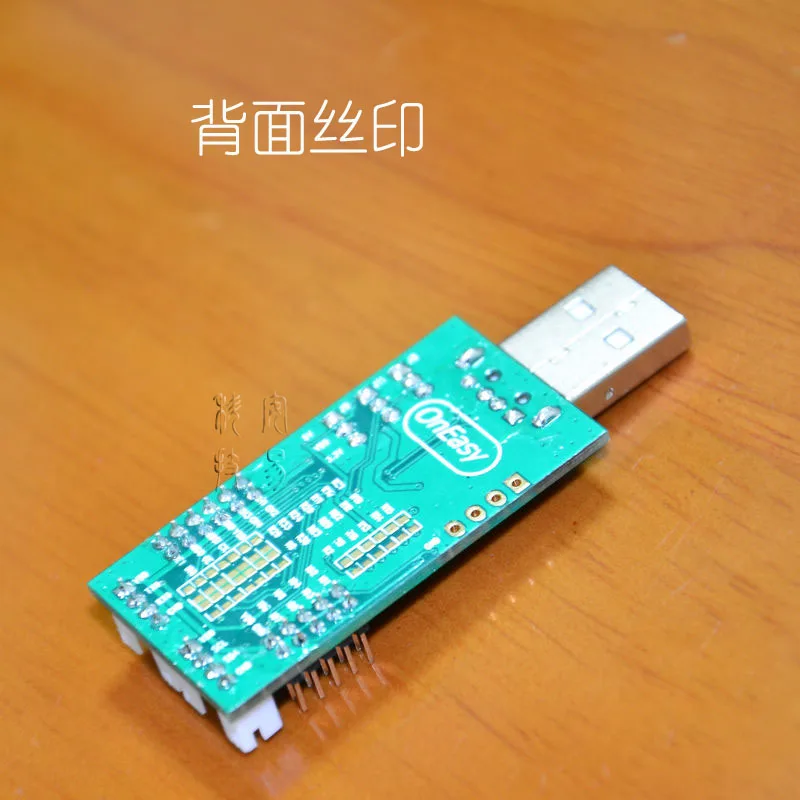

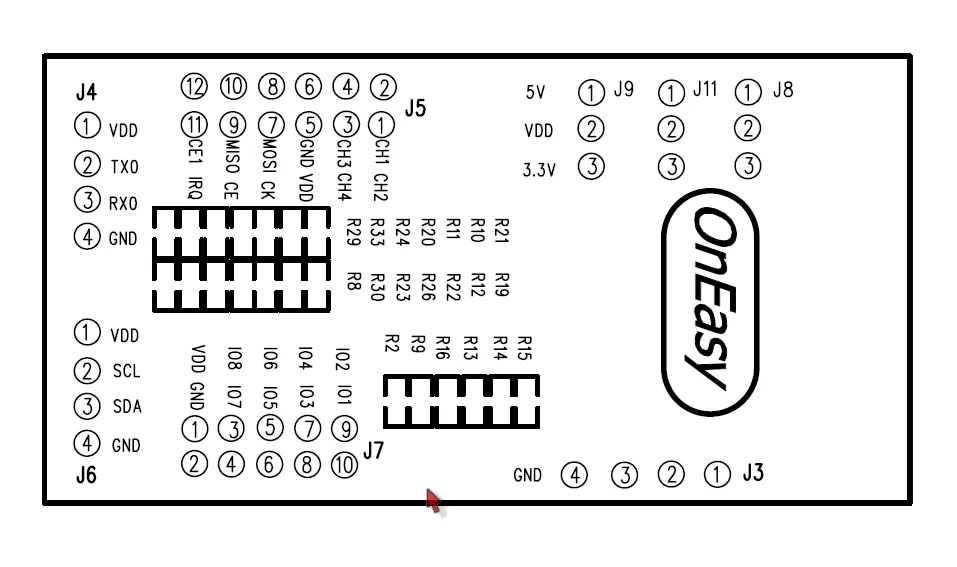

Задний Шелковый экран

[Особенности]

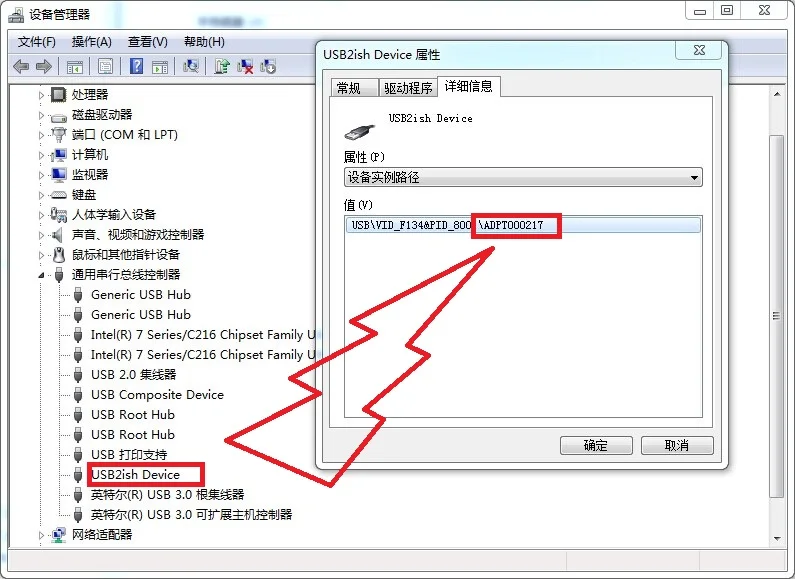

1> уникальный серийный номер устройства поддерживает одновременный доступ к нескольким устройствам и не вступает в коллизии друг с другом.

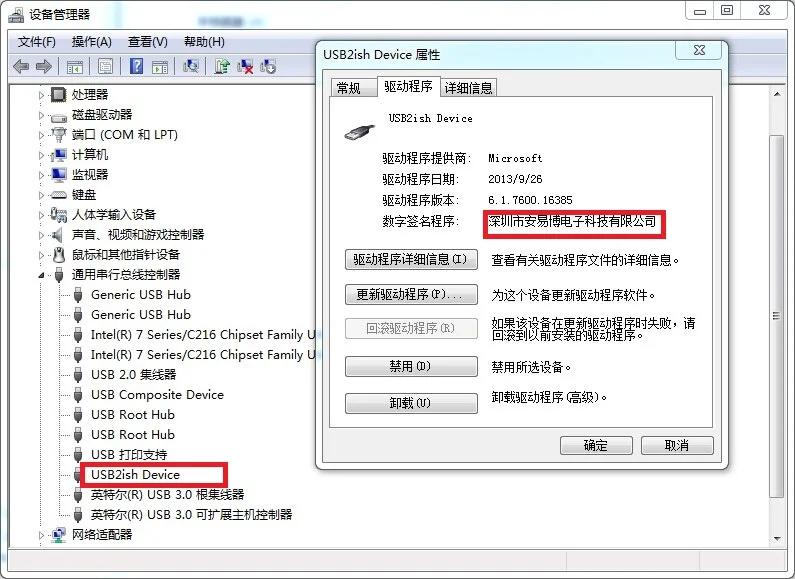

2> Новый драйвер, сертифицированный Microsoft digital signature, win7 и win8, WIN10 (32-64-бит).

[Интерфейс чтения и записи программного обеспечения]

1> интерфейс чтения и записи устройства I2C

2>Интерфейс чтения и записи SPI

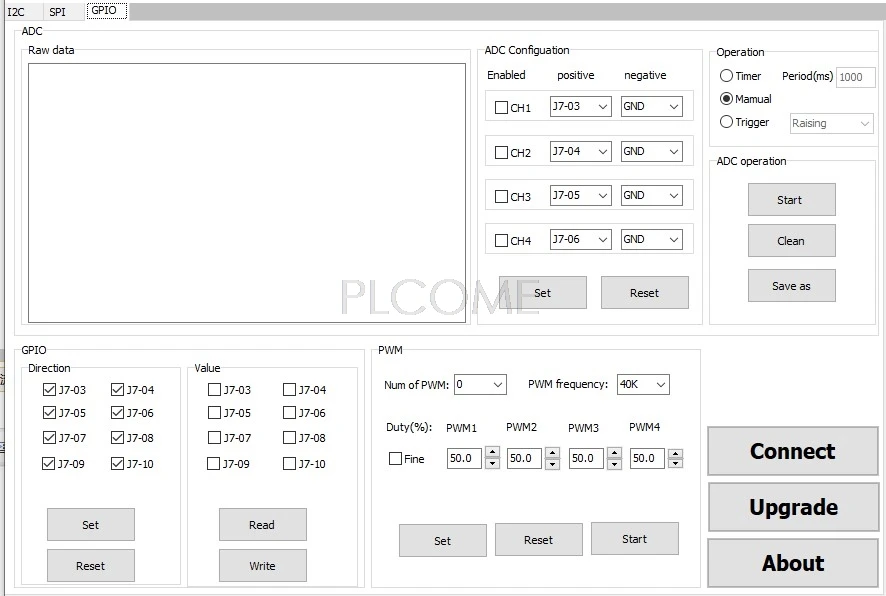

3> GPIO интерфейс чтения и записи

4> интерфейс обновления прошивки

[Демонстрация]

Ниже показаны функции чтения и записи беспроводного модуля nRF2401:

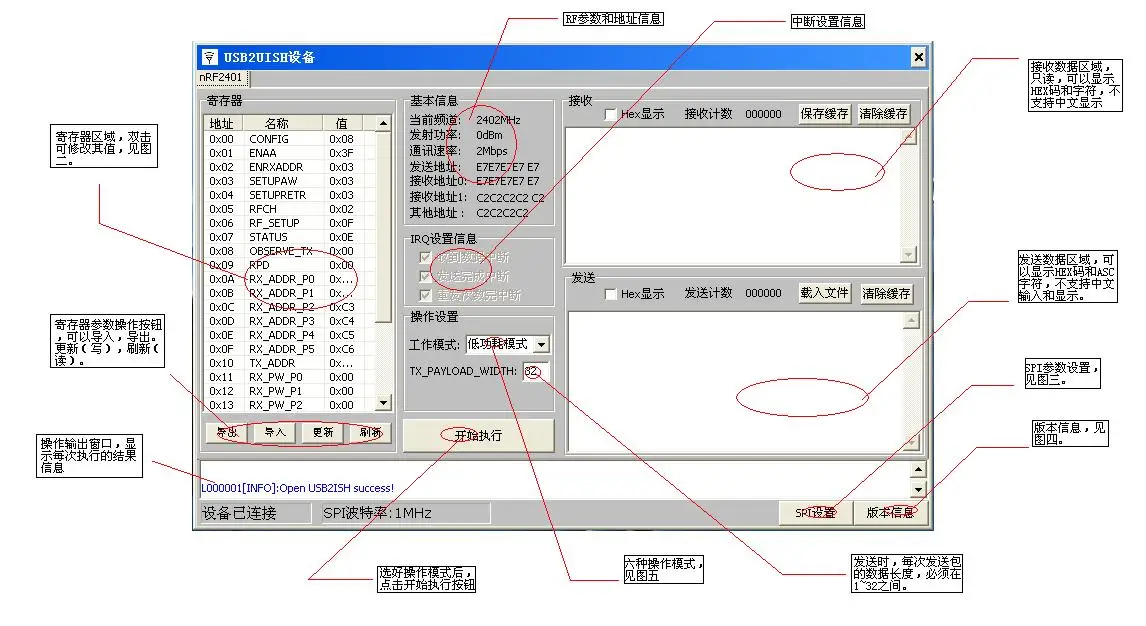

Рис. "1" основной интерфейс операции

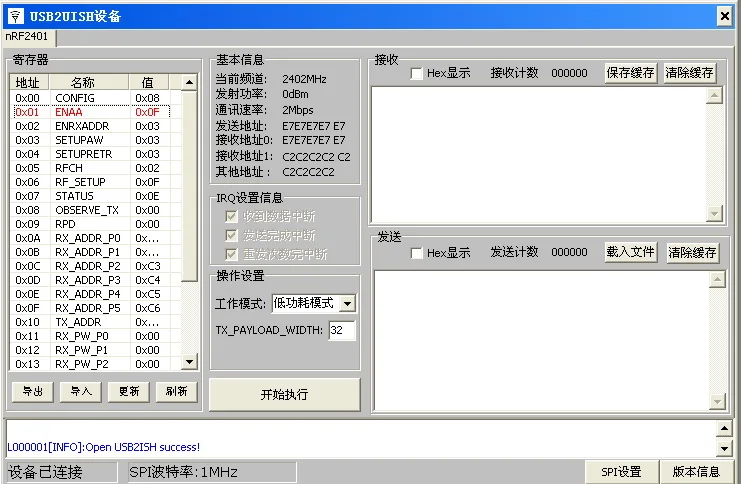

Рис. "2" интерфейс редактирования значений регистра

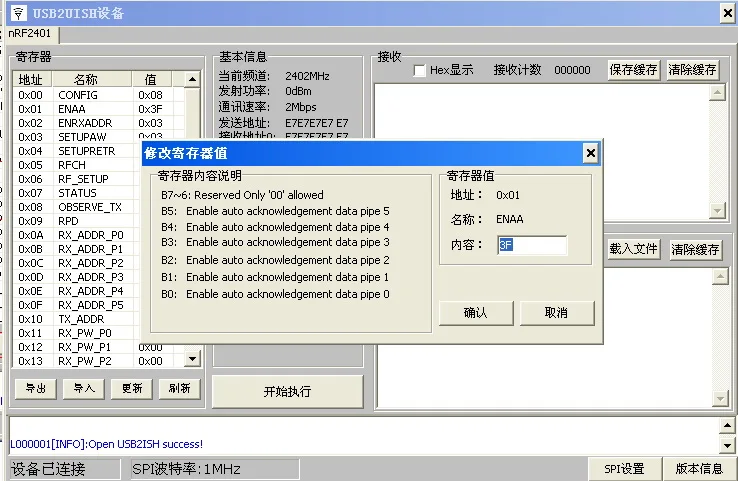

 Если значение изменено, чтобы отличаться от исходного, нажмите кнопку подтверждения, чтобы изменить соответствующий дисплей как красный (как показано ниже). Нажмите кнопку обновления в это время, чтобы изменить значение регистра беспроводного модуля. После успеха цвет шрифта снова меняется на черный.

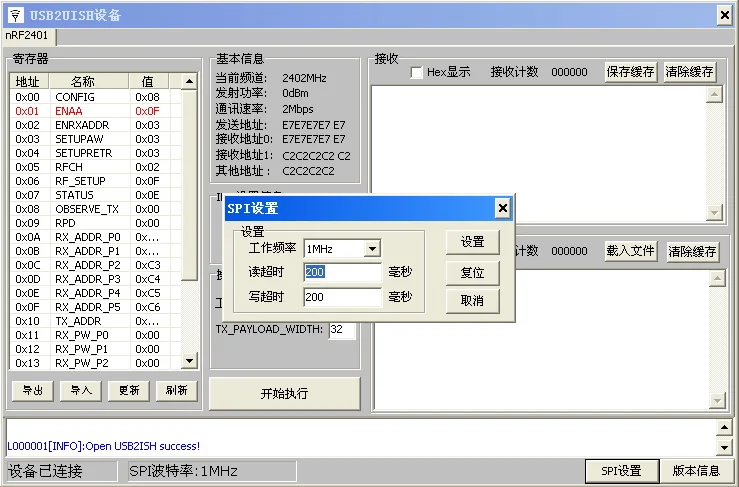

Рисунок "три"Щелкните правой кнопкой мыши на настройках SPI, чтобы задать параметры SPI

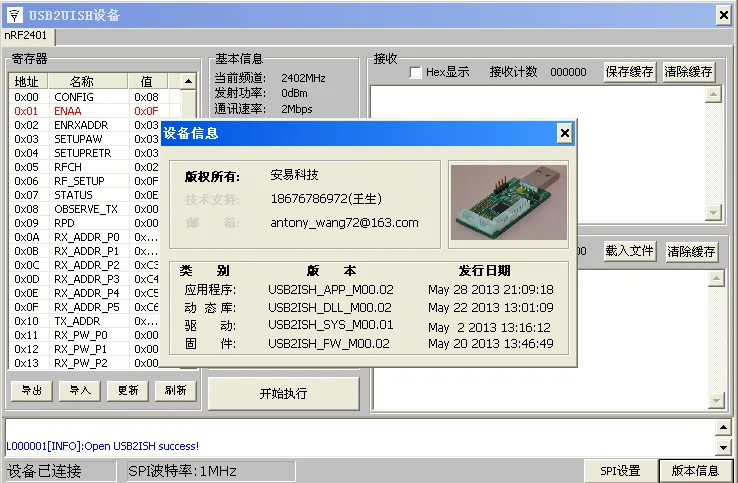

Нажмите на кнопку «Информация» в нижней правой версии рисунка 4, чтобы увидеть информацию о версии программного обеспечения. Содержание может отличаться от того, что показано на рисунке. Фактический интерфейс программного обеспечения, который будет загружен, имеет преимущественную силу.

Схема подключения с nRF2401:

【Упаковочный лист 】

Пластина адаптера

20 см 10pin 2,00 до 2,54 DuPont Line One. Как показано ниже
