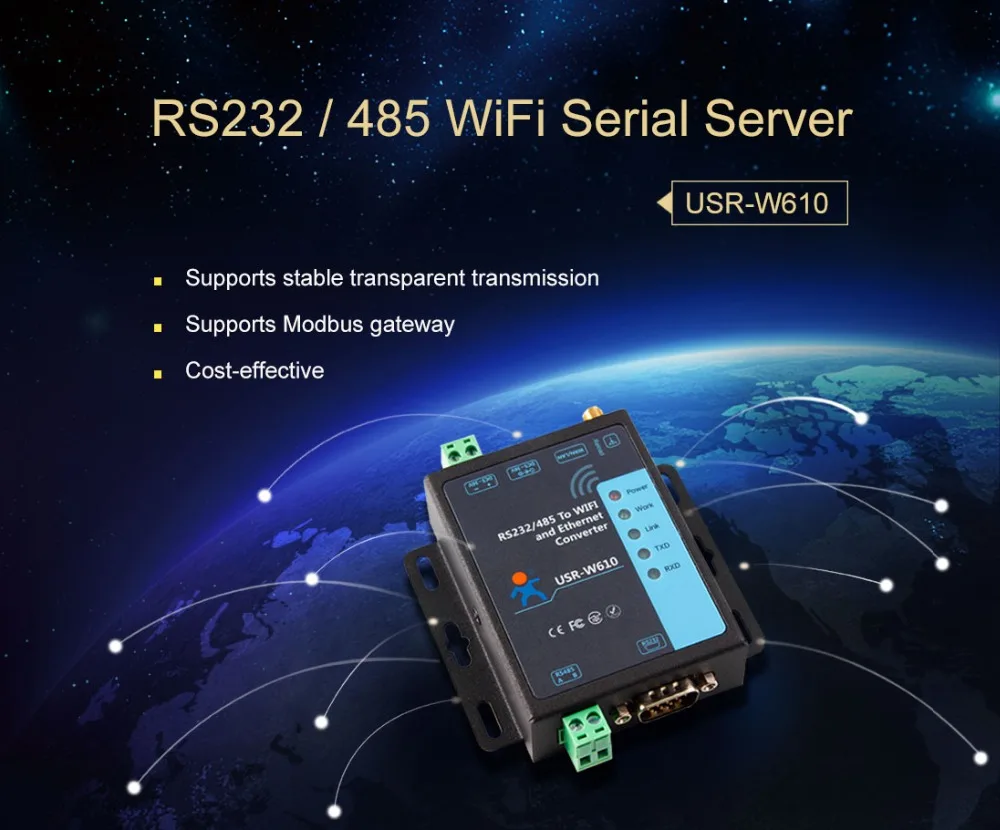

USR-W610

Введение

Последовательный WiFi конвертер USR-W610, который может осуществить двунаправленный прозрачный передачи между RS232/RS485 и WiFi/Ethernet.

• Последовательный для WIFI /Ethernet, WIFI для Ethernet.
• Аппаратное наблюдение, стабильное соединение.
• Modbus RTU к Modbus TCP.

Особенности

• Поддержка WI-FI @ 2,4 ГГц 802.11b/g/n Беспроводные стандарты.
• Поддержка TCP сервера/TCP клиента/UDP сервера/UDP клиента/HTTP клиентского режима.
• Поддержка AP, STA, AP + STA.
• Поддержка последовательных портов RS232 и RS485.

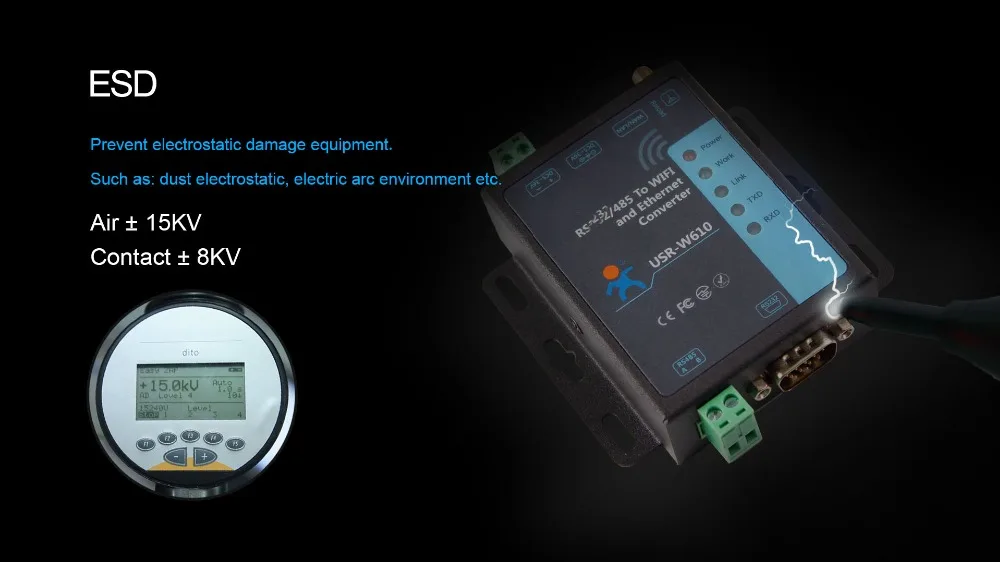

• Поддержка с электростатической защитой.
• Поддержка функции идентификационного пакета.
• Поддержка функции heartbeat packet.
• Поддержка Websocket функции.
• Поддержка функции сброса времени, функция сброса времени.
• Поддержка веб-сервера, программного обеспечения установки, последовательной/сетевой команды для настройки модуля.
• Поддержка аппаратной перезагрузки.
• Поддержка usrlink.

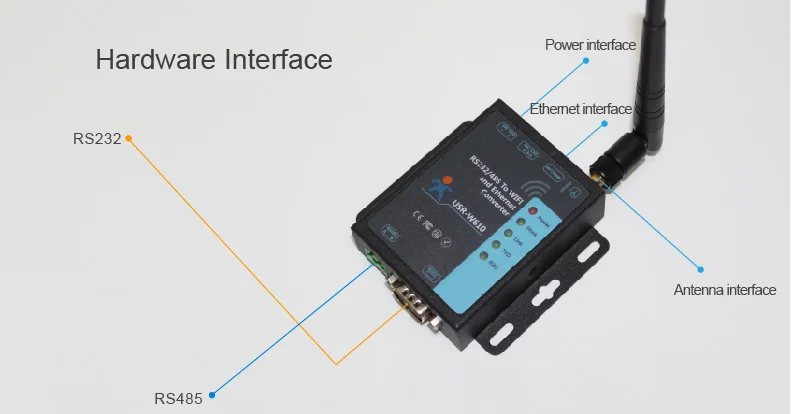

Аппаратные средства Интерфейс

Продукты вариант

Двойной интерфейс питания и функция опроса Modbus.

Функциональный блок-схема

Эпс

USR-W610 прошел проверку EFT, когда в цепи есть мгновенный высокий ток (например, молния, выключатель питания и т. д.), он может гарантировать, что оборудование устройства не повреждено.

Мощность: 2KV
Интерфейс Ethernet 232 485: 2KV

Режим работы

• Прозрачный режим передачи

В этом режиме все передаваемые/полученные данные не распределяются между последовательным портом и интерфейсом WiFi. Это минимизирует сложность использования пользователя.

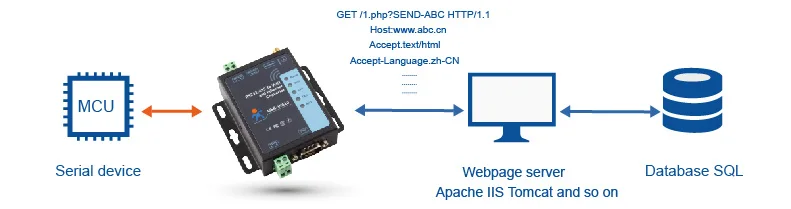

• HTTP режим клиента

В этом режиме серийные данные будут отправлены на HTTP сервер через HTTP GET/POST/PUT метод запроса.

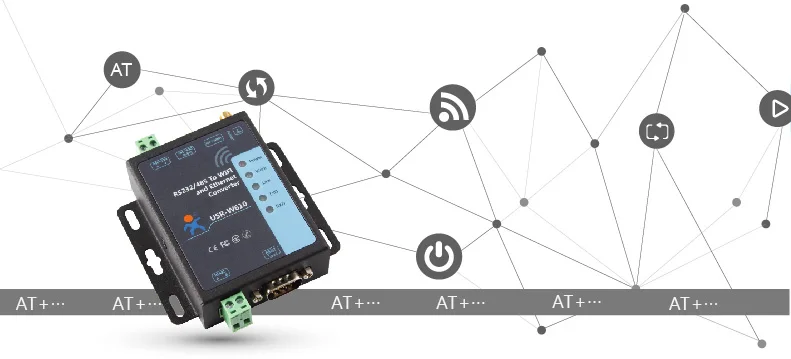

• В режиме командной

В этом режиме пользователь может запрашивать/устанавливать параметры через команды serial AT или команды network AT.

Специальный Особенности

• Modbus режиме опроса

В этом режиме он поддерживает взаимное преобразование Modbus TCP и Modbus RTU.

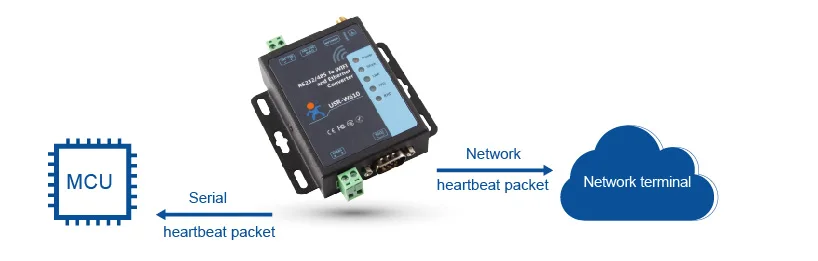

• Сердцебиения Функция

USR-W610 поддерживает сетевой пакет сердцебиения и последовательный пакет сердцебиения. Пакет heartbeat сети уведомляет сервер о том, что он находится в активном состоянии, и поддерживает нормальное соединение с сервером, непрерывно отправляя пакет heartbeat. Последовательный порт heartbeat packet уведомляет серийное устройство о том, что USR-W610 находится в активном состоянии, и берет на себя инициативу по захвату данных датчика, не может быть Инициатива для нажима.

• Сокет распределения протокол

USR-W610 suppports SDP, вы можете добавить определенный заголовок в серийные данные. Он отправит данные в гнездо differetnt с помощью разных заголовков. Данные, полученные от разных
Разъем будет добавлен в другой заголовок, прежде чем они будут отправлены в серийный.

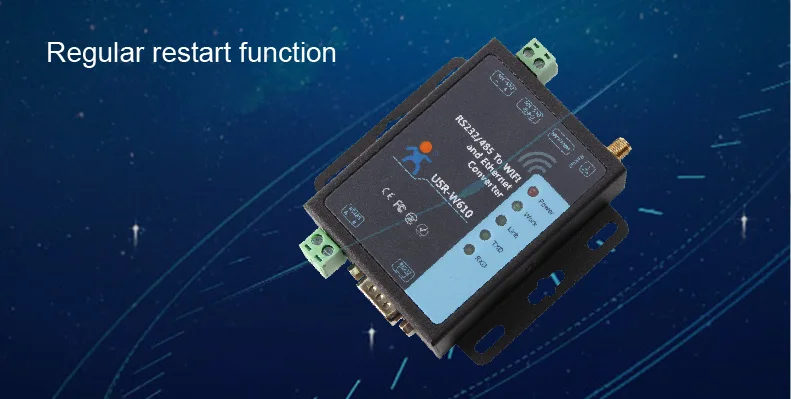

• Регулярные перезапуска Функция

USR-W610 поддерживает функцию перезапуска времени и таймаута, что делает работу системы более стабильной.

Приложений

1. Интеллектуальные решения для сбора данных

• Встроенная функция маршрутизации, поддержка проводного или WiFi сетевого метода.
• Удаленное отслеживание данных счетчика, это не только экономит рабочую силу и ресурсы, но и облегчает внезапные меры реагирования.
• Быстрый сбор данных на платформе мониторинга и управления, это облегчает управление электричеством города, затем для достижения умного города.

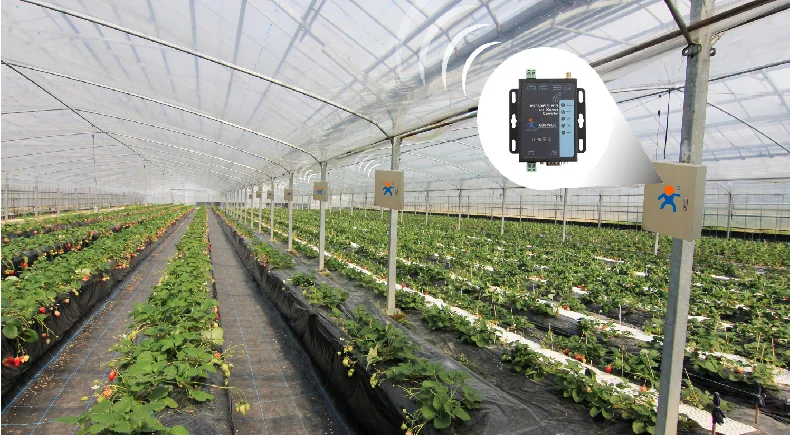

• 2. Определение типа смарт-сельское хозяйство
  • Мониторинг ситуации в теплице, такие как коэффициент использования водных ресурсов, удобрений и так далее.
  • Для получения информации о сельскохозяйственных угодьях и мониторинга внезапных природных катаклизмов, а затем для осуществления стандартизированных мер контроля.
  • Полностью автоматизированная работа без вмешательства человека, экономия рабочей силы и достижение точного контроля сельского хозяйства.




• 3. Промышленный обнаружения

  • В зависимости от среды сайта, выберите WiFi или проводную сеть.
  • Обнаружение утечки воздуха в режиме реального времени смешивается с пряжками для бутылок.
  • Высокая чувствительность передачи данных мониторинга, точные данные могут гарантировать, что мониторинг без пропуска.
