Когда-нибудь хотел построить небольшой фрезерный станок с ЧПУ или фрезерный станок с ЧПУ? Люблю работать с Микроконтроллерами Arduino?
Для каких проектов это можно использовать?
: Небольшие фрезерные станки с ЧПУ, лазерные резцы DIY, 3D-принтеры и почти любой проект, где вам нужно управлять шаговыми моторами с высокой точностью.
В Protoneer Мы сконструировали этот простой набор для Arduino с ЧПУ (плата расширения Arduino) со следующими функциями:
Новинка, версия 3,51:
Дополнительная схема для фильтрации сигнала концевика и зонда. Это устраняет Ложные триггеры и позволяет использовать неэкранированный кабель для торцевых упоров/зондов.
Больше припоя, что облегчает сборку.
Бирки с зондом были обновлены, чтобы было легче установить зонд.
Особенности
Включает шумоподавление на всех торцевых стопах и штифт probing. (новый в V3.51)
Совместимость с GRBL 0,9. (Прошивки с открытым исходным кодом, который работает на Arduino UNO, который превращает г-кода команды в шаговый сигналов //github.com/grbl/grbl)
4-осевая машина Поддержка (X, Y, Z, может дубликат X, Y, Z или сделать полный 4th оси с пользовательскую прошивку с помощью шпильки A4 и A3)
Торцевые Упоры для каждой оси (всего 6 дюймов), 2 шт.
Хладагент включить
Совместим со съемными шаговыми драйверами Pololu A4988. (A4988, DRV8825 и другие) (не входят в комплект)
Джемперы для установки микрошагового двигателя для шаговых двигателей. (Некоторые драйверы, такие как DRV8825, могут сделать до 1/32 микрошаговых двигателей)
Компактный дизайн.
Шаговые двигатели может быть подключен с 4 pin разъемов molex или припаивания..
Работает на 12-36 В постоянного тока. (На данный момент только драйверы Pololu DRV8825 могут работать до 36 В, поэтому, пожалуйста, учтите рабочее напряжение при питании платы.)
Посылка список

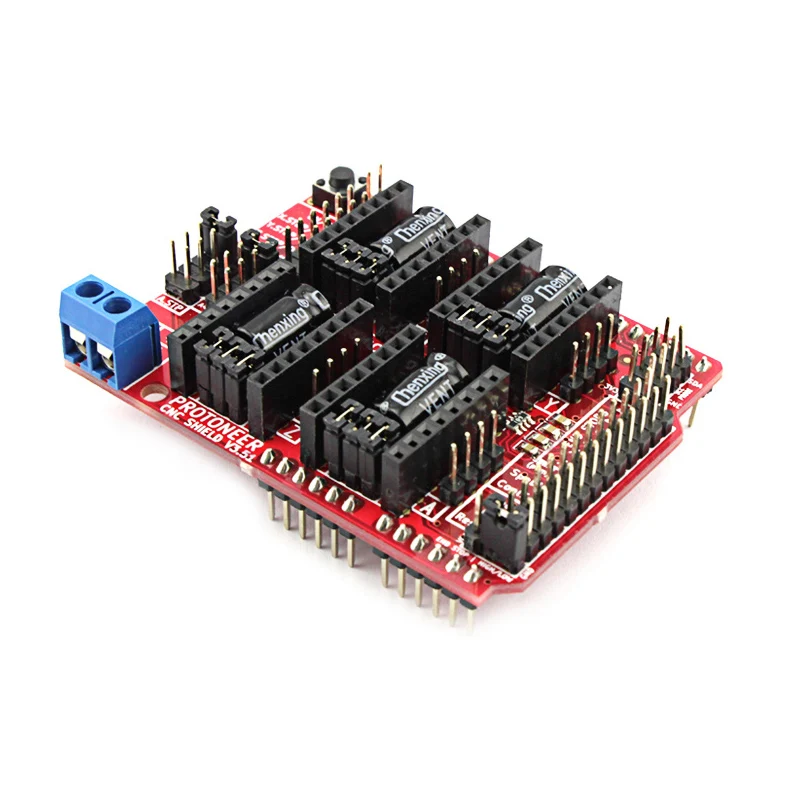

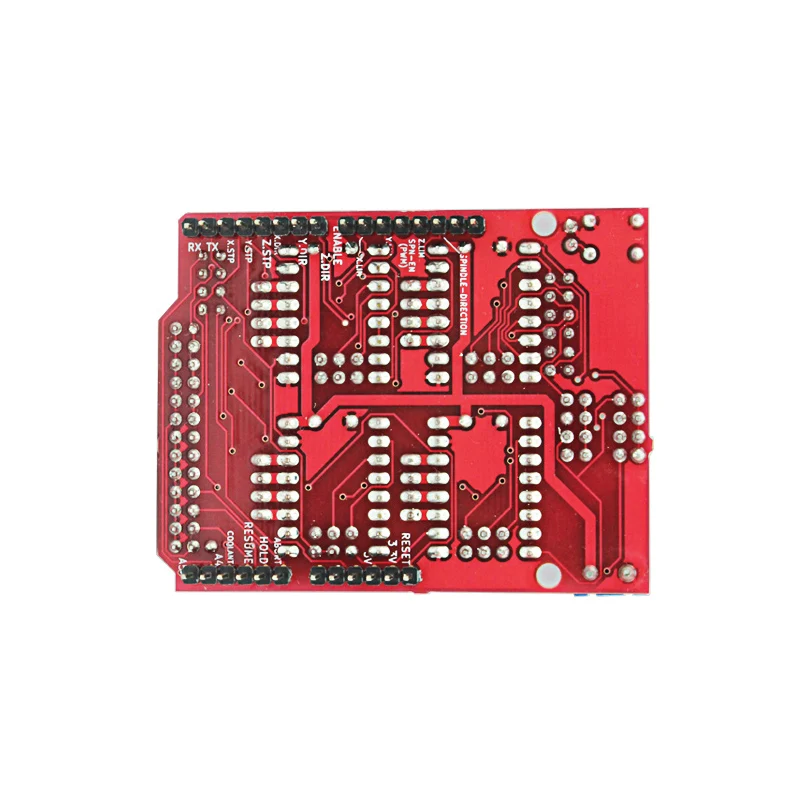

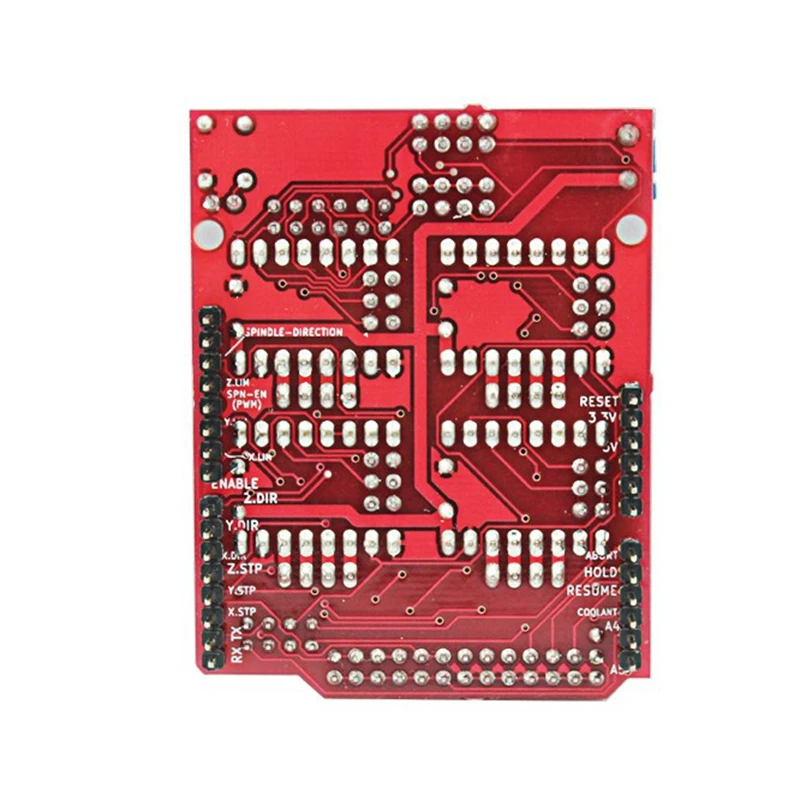

Arduin Защитная пленка с ЧПУ V3.51 - GRBL v0.9, совместима с устройствами Pololu x 1
Часто заданные вопросы:
Что такое фрезерный станок с ЧПУ?Http://en.wikipedia.org/wiki/CNC_router
Что такое GRBL? Встроенный, высокопроизводительный шлифовальный инструмент с открытым исходным кодом и фрезерный контроллер с ЧПУ, работающий на Arduino UNO.//github.com/grbl/grbl
Что такое Arduino?Http://en.wikipedia.org/wiki/Arduino
Какой драйвер для шагового двигателя Pololu он может использовать? Pololu A4988-Http://www.pololu.com/catalog/product/1182Или Pololu DRV8825Http://www.pololu.com/catalog/product/2133Хорошо работает. Оба эти драйвера доступны на elerow.
Драйвер шагового двигателя A4988//www.elecrow.com/a4988-stepper-motor-driver-module.html
Драйвер шагового двигателя DRV8825//www.elecrow.com/drv8825-stepper-motor-driver-module-p-1347.html
Для получения дополнительных вопросов, пожалуйста, посетитеForum. protoneer.co.nz
![Arduino CNC Shield V3.51 (3)]() ![Arduino CNC Shield V3.51 (1)]() ![Arduino CNC Shield V3.51 (2)]() ![Arduino CNC Shield V3.51 (4)]() ![Arduino CNC Shield V3.51 (5)]() ![Arduino CNC Shield V3.51 (6)]()
![Arduino CNC Shield]()
О нас
|
|

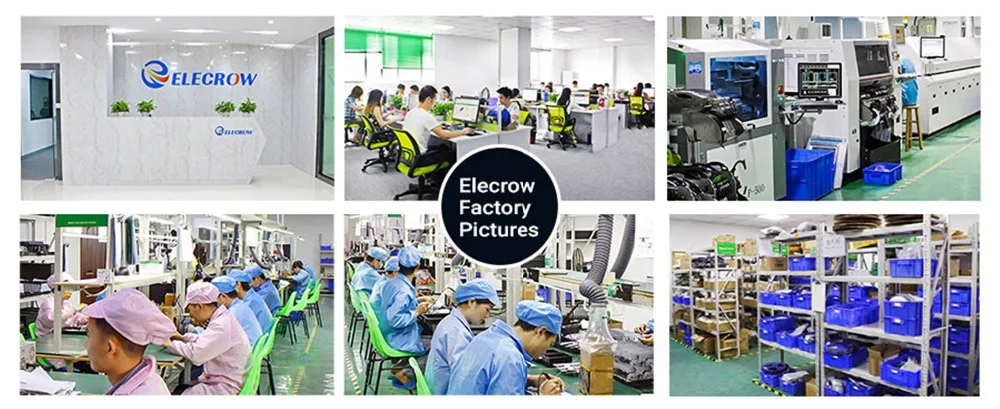

ВыборкаЯвляется открытой компанией по продвижению оборудования, расположенной в Шэньчжэне, Китай. Используя большой Электронный рынок, местный производитель мощных и удобных глобальных логистических систем, каждый день создано огромное количество забавных и захватывающих продуктов. Мы интегрируем средства, чтобы обслуживать новую эру нововведений.
