Характеристики

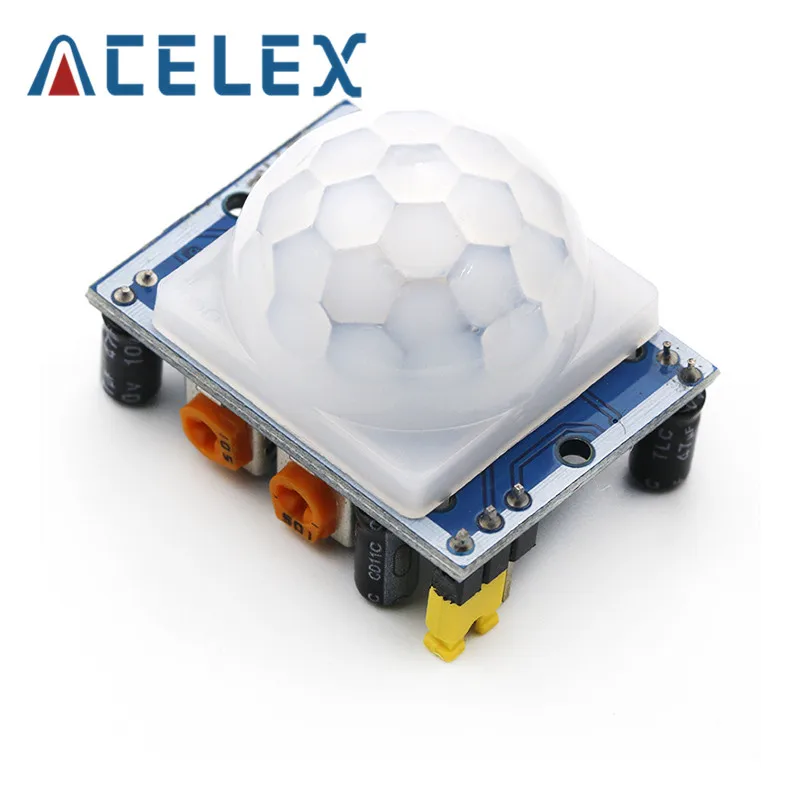

AM312 HC SR501 SR505 MH SR602 Отрегулируйте пироэлектрический инфракрасный Мини PIR человека
История изменения цены
*Текущая стоимость 70,88 - 131,95 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Apr-17-2026 | 83.1 руб. | 87.80 руб. | 85 руб. |
| Mar-17-2026 | 83.70 руб. | 87.40 руб. | 85 руб. |
| Feb-17-2026 | 69.74 руб. | 72.78 руб. | 70.5 руб. |
| Jan-17-2026 | 81.36 руб. | 85.83 руб. | 83 руб. |
| Dec-17-2025 | 71.75 руб. | 75.27 руб. | 73 руб. |
| Nov-17-2025 | 80.43 руб. | 84.59 руб. | 82 руб. |
| Oct-17-2025 | 79.45 руб. | 83.24 руб. | 81 руб. |
| Sep-17-2025 | 78.10 руб. | 82.58 руб. | 80 руб. |
| Aug-17-2025 | 78.82 руб. | 82.95 руб. | 80 руб. |
Описание товара
Особенности:

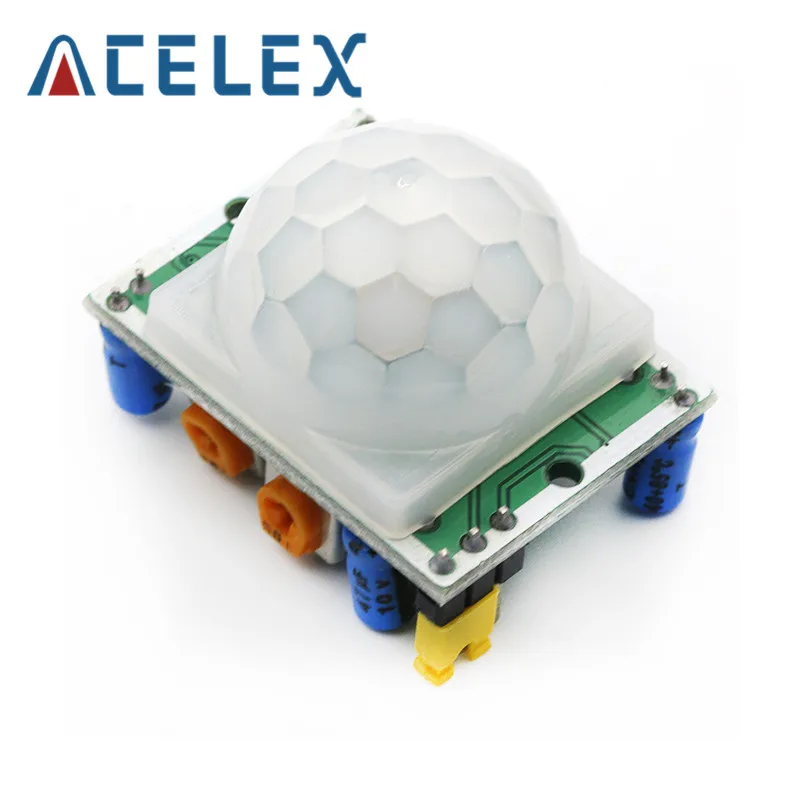

1. Автоматическая индукция: когда кто-то входит в диапазон индукции, введите высокий уровень, люди оставляют диапазон датчика автоматически задерживается высоко. Выход низкий. 2. Фоточувствительное управление (опционально): модуль предназначен для размещения, может быть установлен для фоточувствительного управления, сильный светильник в течение дня или без индукции. Фоточувствительное управление является необязательным, завод не устанавливал Фоточувствительный резистор. При необходимости, пожалуйста, купите отдельный Фоточувствительный резистор для установки. 3. Два режима запуска: L не повторяется, H повторяется. Может быть выбран джемпер, по умолчанию H. A. Невоспроизводимый режим запуска: индукционный выход высокий, время задержки истекает, выход автоматически изменится от высокого до низкого. B. Повторный триггер: То есть, после обнаружения высокой выходной мощности, в период задержки, если человеческий организм в своем чувствительном диапазоне деятельности, его выход будет оставаться высоким до задержки после того, как человек оставит высокий уровень изменений на низком уровне (Модуль зондирования автоматически задерживает задержку после каждой активности человеческого организма и занимает время последнего действия в качестве исходной точки времени задержки). 4. Время индукционной блокировки (настройка по умолчанию: 3-4 секунды): после каждого чувствительного выхода (высокий уровень идет низко), за модулем датчика может последовать время блокировки, во время которого он ощущается, устройство не получает никаких звуковых сигналов. Эта функция может использоваться для достижения интервала между датчиком выходного времени и временем блокировки. Он может быть применен к продуктам интервального обнаружения. В то же время эта функция может эффективно подавлять все виды помех в процессе переключения нагрузки. 5. Широкий диапазон рабочего напряжения: Рабочее напряжение по умолчанию от 5 В до 20 В постоянного тока 6. Микропитание: токовый ток 65 Микроампер, особенно для сухих электрических продуктов с питанием от батареи. 7. Выходной сигнал высокого уровня: может быть легко с различными типами схем для достижения стыковки.Инструкции по использованию:
1 индукционный модуль питания около одной минуты после времени инициализации, в это время модуль будет выводить 0-3 раза в минуту, минуту в режиме ожидания. 2. Светильник и другие помехи следует избегать непосредственно закрывать поверхность модуля объектива, чтобы не вводить помехи в сигнале для получения неисправности; Использовать окружающую среду, насколько это возможно, чтобы избежать Свободный поток ветра, ветер вызовет помехи сенсору. 3. Модуль датчика с двухэлементным зондом, окно зонда прямоугольное, двойной элемент (A yuan B yuan) в более длинном направлении на обоих концах, когда тело слева направо Или справа налево через инфракрасный спектр, чтобы достичь двойного времени, разница в расстоянии, чем больше разница, тем более чувствительной индукции, когда тело от передней до зонда Головка или сверху вниз или снизу в верхнем направлении, двойной элемент не может обнаруживать изменения инфракрасного спектрального расстояния, нет никакой разницы, поэтому датчик нечувствителен или нет Работает, поэтому датчик должен быть установлен таким образом, чтобы направление зонда было двойным и направление человеческой деятельности максимально параллельно, чтобы гарантировать, что тело было Через Зонд двойного элемента индукции. Для увеличения диапазона угла зондирования в этом модуле используется Круглый Объектив, а также четыре стороны зонда чувствительны, но левая и правая стороны все еще Однако, по сравнению с верхним и нижним направлением двух индукционных диапазонов, чувствительность, установка должна по-прежнему стараться в соответствии с вышеуказанными требованиями.При использовании следует обратить внимание на следующие моменты:
1. Напряжение постоянного тока должно соответствовать нашим требованиям, слишком высокий и слишком низкий будут влиять на производительность модуля, но также требуется источник питания должен быть хорошим регуляторным фильтром, таким как питание от USB компьютера, мобильный телефон зарядное устройство источник питания, старый аккумулятор с напряжением 9 в не в состоянии удовлетворить требования к работе модуля, Рекомендуется, чтобы клиенты использовали силовой трансформатор и регулятор через трехклеммный регулятор напряжения, а затем через 220 мкФ и 0,1 мкФ конденсаторный блок питания фильтра. 2. Хотя тело человека не находится перед модулем, но тело человека из модуля слишком близко к модулю также может быть вызвано выходом датчика, А также отладка человеческого тела не прикасайтесь к части цепи, также повлияет на работу модуля, Более научный подход заключается в выводе светодиодный или мультиметр, модуль, покрытый газетой, люди покидают комнату, поэтому 2 минуты, чтобы увидеть, был ли модуль или есть выход? 3. Модуль не принимает нагрузку, чтобы работать должным образом, подключен к нагрузке после работы хаоса, одна из причин заключается в том, что мощность очень мала, потребляемая мощность нагрузки, нагрузка, вызванная колебаниями напряжения, вызванными неисправностью модуля, Другая причина заключается в нагрузке, мощность будет иметь помехи в работе, такие как реле или Электромагниты и другие индуктивные нагрузки будут производить обратную электродвижущую силу, 315 м пластина излучения будет иметь электромагнитное излучение и другие работы будут влиять на модуль. Решение заключается в следующем: A, Силовая часть индукторного фильтра. B, используя нагрузку и модуль с использованием различных методов напряжения, таких как: нагрузка с использованием рабочего напряжения 24 В, модуль использует Рабочее напряжение 12 В, во время которых используется изоляция трехклеммного регулятора. C: Используйте больший источник питания. 4. Модуль датчика человеческого тела может работать только в помещении, и Рабочая среда должна избегать солнца, сильный прямой светильник, Если рабочая среда имеет сильные радиочастотные помехи, вы можете использовать защитные меры. Чехол с сильным воздушным помехом закрывает двери и окна или предотвращает конвекцию. Индукционная область, чтобы избежать облицовки нагревательных приборов и предметов, а также легко накручивать мусор и одежду. 5. Модуль датчика человеческого тела рекомендуется установить в герметичную коробку, в противном случае может быть выходной сигнал. 6. Если угол обнаружения модуля датчика тела составляет менее 90 градусов, вы можете использовать непрозрачную клейкую ленту, чтобы отрезать объектив или вырезать объектив для достижения. 7. Модуль датчика человеческого тела с двойным элементом зонда, руки и ноги тела и направление движения головы и чувствительность датчика тесно связаны, И инфракрасный модуль определяет характеристики датчика не может точно контролировать расстояние. 8. Модуль зонда (PIR) может быть установлен на другой стороне печатной платы. Зонд также может быть расширен с двухъядерным экранированным кабелем, длина также должна быть менее 20 см.
Обзор продукта

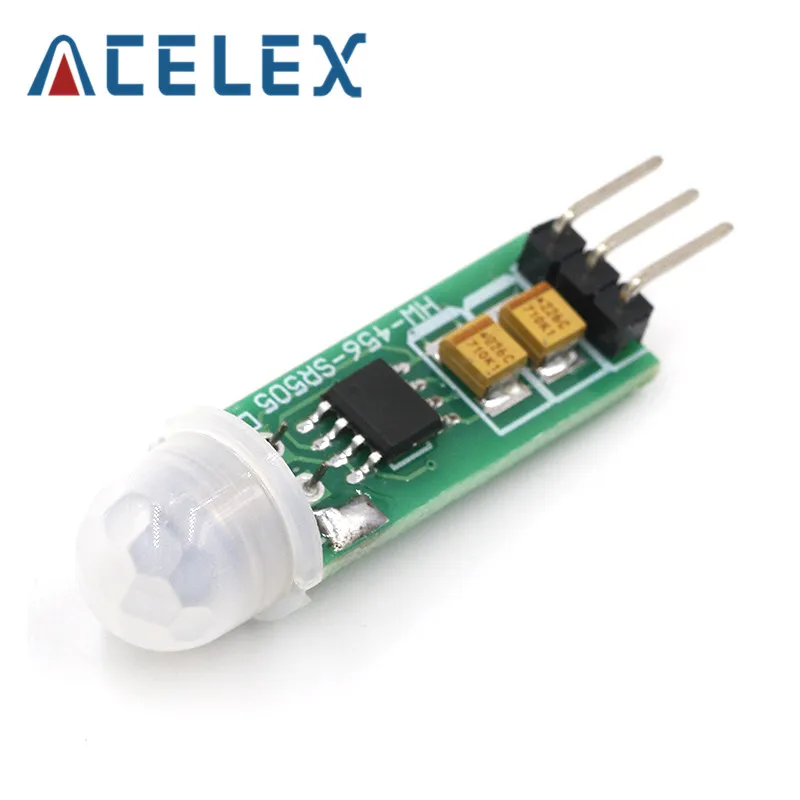

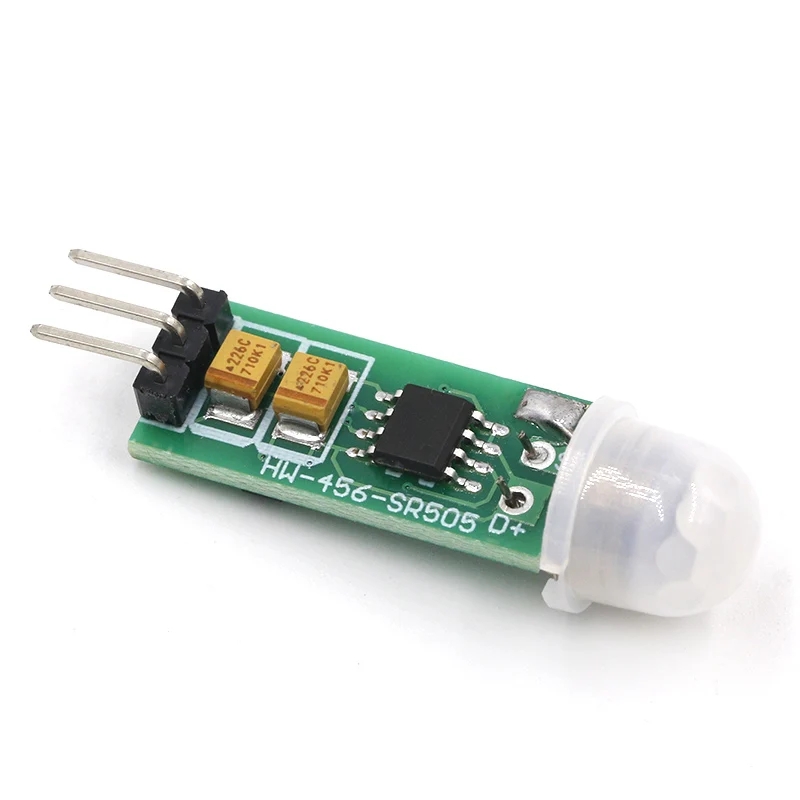

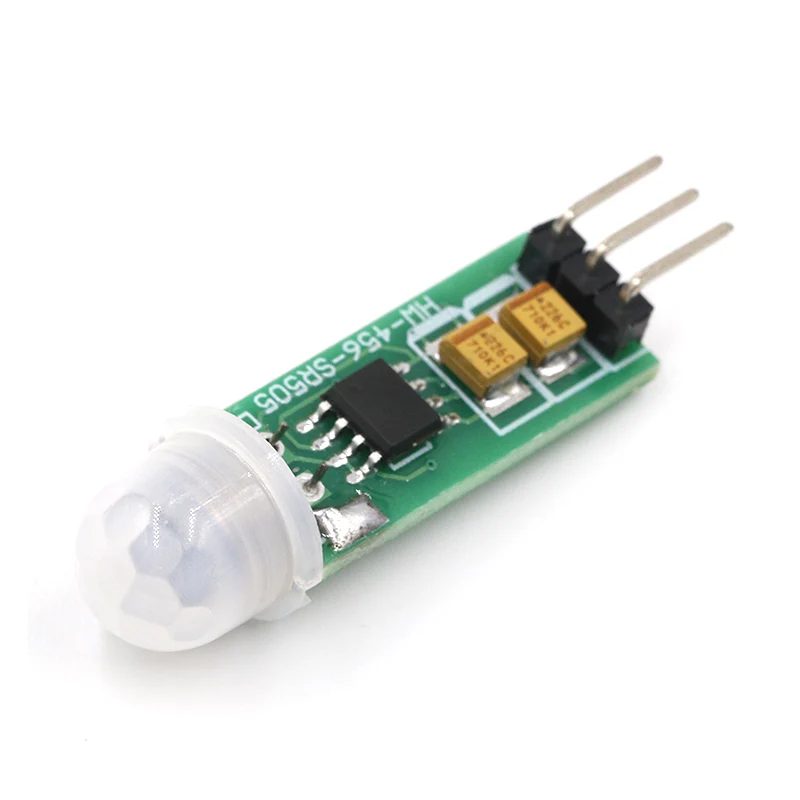

HC-SR505 модуль обнаружения малого тела основан на инфракрасной технологии, продуктах автоматического управления, высокой чувствительности, высокой надежности, сверхмаленьком, сверхнизковольтном режиме работы. Широко используется в различных автоматических измерениях электрического оборудования, особенно продуктов автоматического управления на батарейках.
Технические параметры
1. Диапазон рабочего напряжения:DC4.5-20V 2. Статический ток:<60uA 3. Выходной уровень:Высокая 3,3 V/с низким напряжением 0 В 4. Триггер:Повторяющийся триггер (по умолчанию) 5. Время задержки:По умолчанию 8S + -30% (может быть настроен на несколько десятых-десятки минут) 6. Размеры печатной платы:10*23 мм 7. Угол индукции:<Угол конуса 100 градусов 8. Расстояние индукции:3 метра 9. Рабочая температура:-20- + 80 градусов 10. Размеры сенсорных линз:Диаметр: 10 мм (по умолчанию)
Особенности
1. Автоматическая индукция:Чтобы войти в диапазон чувствительности, выходная мощность высока, люди оставляют диапазон датчика автоматически задерживает высокий, выходной низкий. Очень маленький размер. 2. Повторяющийся триггер:Выход Датчика высокий, период задержки, если есть активность человека в его чувствительном диапазоне, выход будет оставаться высоким, пока люди не уйдут после высокой переменной задержки (Автоматически Расширенный модуль датчика обнаруживает тело человека после каждой активности период задержки, и последний раз событие является отправной точкой времени задержки). 3. Широкий диапазон рабочего напряжения:Рабочее напряжение по умолчанию DC4.5V-20V. 4. Микропитание:Тихий ток <50 Микроампер, особенно для продуктов с автоматическим управлением на батарейках. 5. Выход высокого сигнала: Легкая стыковка и все виды цепей.
Применение
1. Индукционные лампы 2. Игрушки с датчиками тела 3. Продукты безопасности 4. Промышленная автоматизация и контроль 5. Автоматическое определение электрического оборудования 6. Автоматическое управление на батарейках
BBS: Http://forum.mhetlive.com/

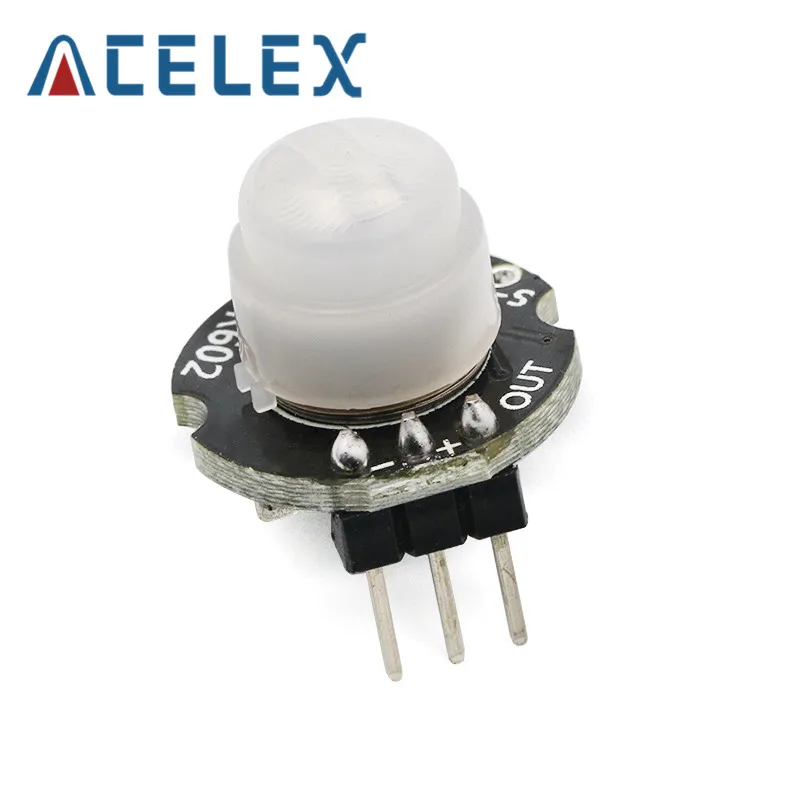

SR-602 Pyroelectric человека инфракрасный датчик модуль инструкции,
Http://mh.nodebb.com/topic/46/mh-sr-602-pyroelectric-human-infrared-sensor-module
Рабочие параметры:

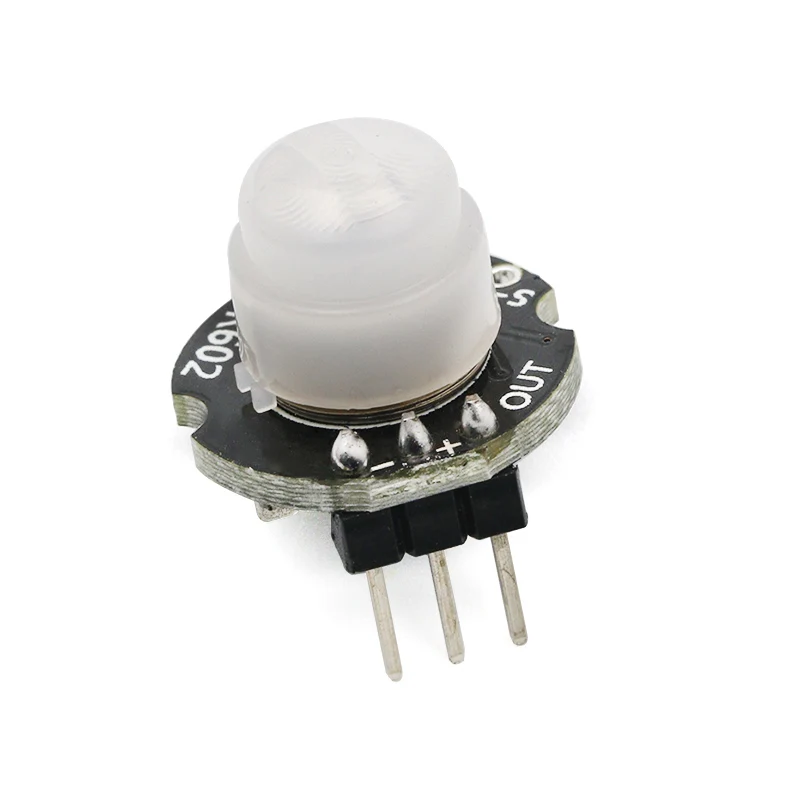

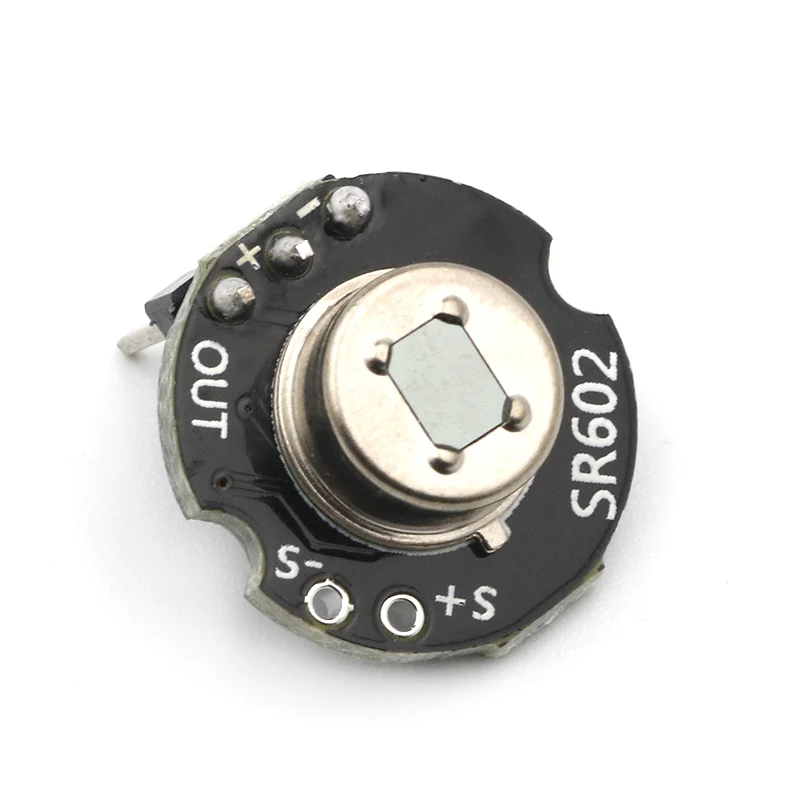

Пироэлектрический инфракрасный модуль датчика человеческого тела, Модель: SR-602 Воспринимаемое расстояние: до 5 метров; Рекомендуется 0-3,5 М. Выход: высокий уровень, H = 3,3 В, L = 0 В Мощность питания постоянного тока: 3,3 V-15V Ток покоя: 20uA
Особенности и использование:
Этот модуль обладает высокой чувствительностью, быстрой реакцией, небольшим статическим энергопотреблением, небольшим размером, прост в установке и устанавливается. Объектив, штыревой разъем был припаян, и источник питания предоставляется без отладки. Используется для освещения датчика тела, сигнализации, безопасности, Контроль доступа по требованию изображения, автоматическое оборудование для сельского хозяйства, лесоводства и горнодобывающей промышленности.
Ключевые точки:
1. Высокий уровень время выпуска этот продукт может регулироваться от 2,5 секунд до 1 час, время выхода установка на фабрике. Это 2,5 секунд, и вы можете изменить один резистор проволочного чипа в том случае, если вам нужно изменить его. Пожалуйста, прочитайте значение сопротивления, соответствующее типичному времени задержки. См. Соответствующую форму ниже. 2. Время блокировки, 2 секунды, не регулируется. 3. Завод определяется как повторяющийся триггер и не может быть изменен. 4. Напряжение питания этот модуль 3,3 до 15В, и предел напряжения является 2,8 до 18В. 5. Время вывода модуля: выход высокого уровня в течение 2 секунд после включения питания, затем переход на низкий уровень, вход в режим ожидания Статус. Если время задержки изменяется, то время, когда модуль выдает высокий уровень после включения питания, соответственно увеличится, что можно понять как Время запуска после входа в нормальное рабочее состояние после увеличения электрической мощности. 6. После установки Фоточувствительного элемента он не работает в течение дня, работает ночью, не содержит фоточувствительных компонентов и работает весь день ( В модуле нет фотодиодов, пожалуйста, при необходимости приобретайте отдельно. Рекомендуется: Обычный фотодиод F3 ) Считается, что не установлен Фоточувствительный элемент. 7. Этот модуль очень чувствителен, обратите внимание на положение установки, старайтесь избегать источника теплового излучения (выход воздуха/прямой солнечный свет) 8. Чувствительность этого модуля регулируется, и вам нужно изменить резистор чипа. Для получения подробной информации ознакомьтесь с приведенной ниже таблицей. Сетка. 9. При пайке обычным паяльником 220 В необходимо отсоединить источник питания перед сваркой. Рекомендуется использовать Паяльник низкого напряжения 24 В, такой как домашний белый светильник 936. 10. Если вы следуете MCU и подключаете лампу, пожалуйста, прочитайте схему справки ниже.
Описание функции и интерфейса
Инструкции по настройке времени задержки
Этот модуль может достигать различных задержек, изменяя время задержки для регулировки сопротивления резистора. Время. Соответствующее справочное значение(Требования к посылка: 0603):
Задержка по умолчанию этого модуля составляет 2.5s. Вышеуказанная Таблица-это данные, измеренные лабораторией и имеющие один
Указанная ошибка-это только ссылка для диапазона времени отладки. Если вам нужно изменить время задержки, пожалуйста, Объедините, в фактическом использовании чехол, выберите соответствующие параметры после отладки определенной цепи.
Контрольная схема тестирования и применения

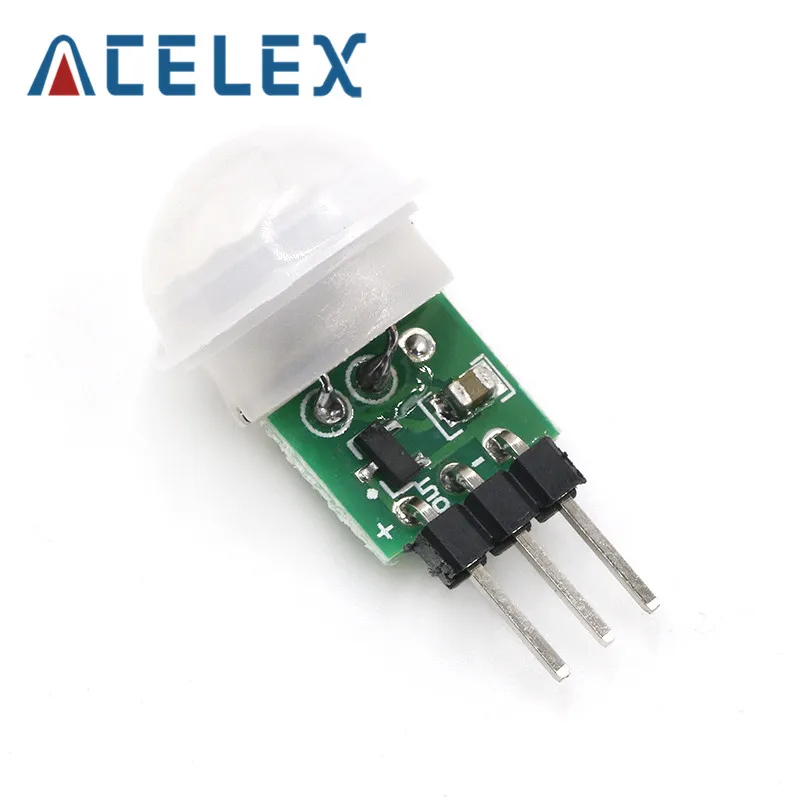

Особенности продукта:
1. Низкое энергопотребление, малый размер, легко установить 2. Внутреннее использование обработки цифрового сигнала, мощное помехи 3. Высокая чувствительность, надежность и может широко использоваться в цепи автоматического зондирования 4. Повторяющийся режим запуска: То есть, после того, как индукционный выход высок, в период задержки, если тело в своем индукционном диапазоне деятельности, выход будет оставаться высоким до тех пор, пока задержка после того, как человек станет низким уровнем. (Т. Е. Модуль зондирования автоматически определяет период задержки после каждой активности человеческого организма и принимает последнее активное время в качестве исходной точки для времени задержки).
Технические параметры:
- Рабочее напряжение: 2,7-12 В постоянного тока;
- Статическая Потребляемая мощность: <0.1ма;
- Время задержки: 2 секунды;
- Время блокировки: 2 секунды;
- Режим запуска: воспроизводимый;
- Диапазон срабатывания: ≤ 100 градусов угол конуса, 3-5 метров; (в зависимости от конкретного объектива)
- Рабочая температура: -20 - + 60 °
- Размеры печатной платы: 10 мм * 8 мм
- Объектив модуля: маленький объектив
-
