Характеристики
Новый продукт 2 фазный шаговый драйвер Рабочая мощность 24 В 80 постоянного тока
История изменения цены
*Текущая стоимость 3 744,18 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Apr-18-2026 | 4455.90 руб. | 4678.98 руб. | 4566.5 руб. |
| Mar-18-2026 | 4418.97 руб. | 4639.89 руб. | 4528.5 руб. |
| Feb-18-2026 | 3707.91 руб. | 3892.99 руб. | 3799.5 руб. |
| Jan-18-2026 | 4343.69 руб. | 4560.0 руб. | 4451.5 руб. |
| Dec-18-2025 | 3781.59 руб. | 3970.79 руб. | 3875.5 руб. |
| Nov-18-2025 | 4268.94 руб. | 4481.5 руб. | 4374.5 руб. |
| Oct-18-2025 | 4231.31 руб. | 4443.70 руб. | 4337 руб. |
| Sep-18-2025 | 4193.79 руб. | 4403.88 руб. | 4298 руб. |
| Aug-18-2025 | 4156.61 руб. | 4364.47 руб. | 4260 руб. |
Описание товара

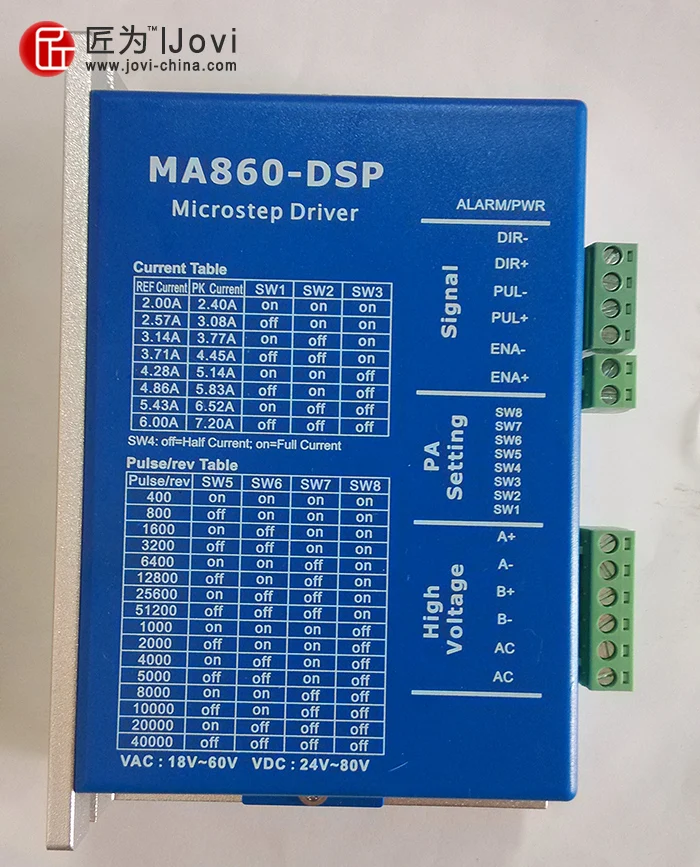

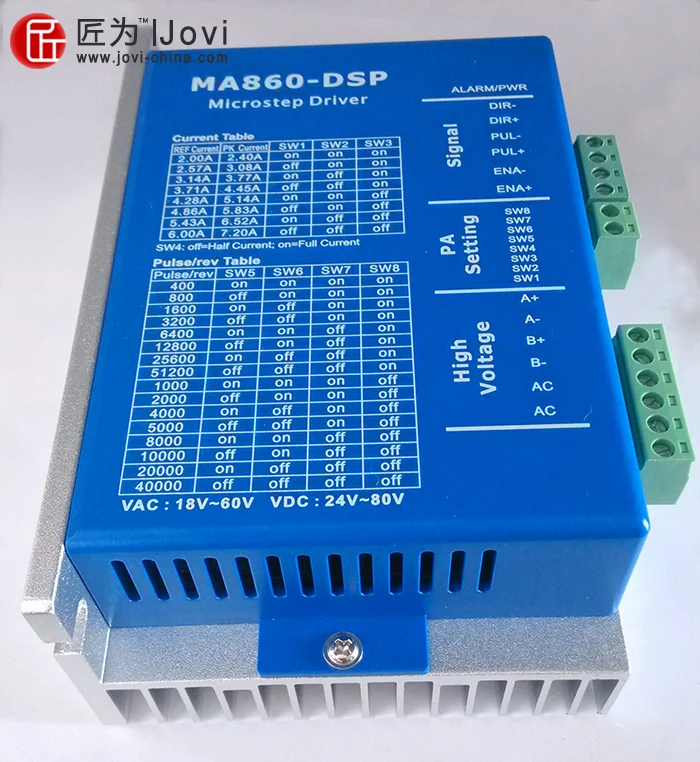

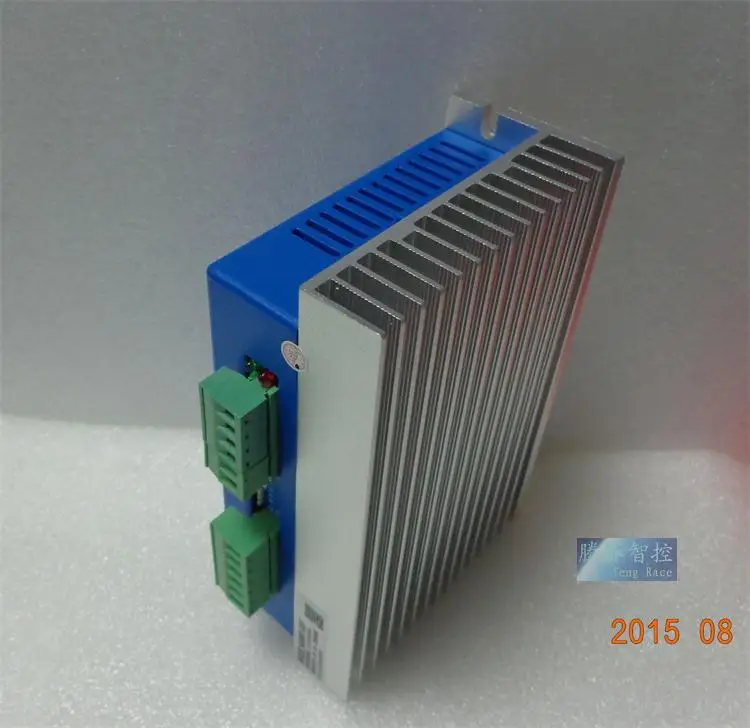

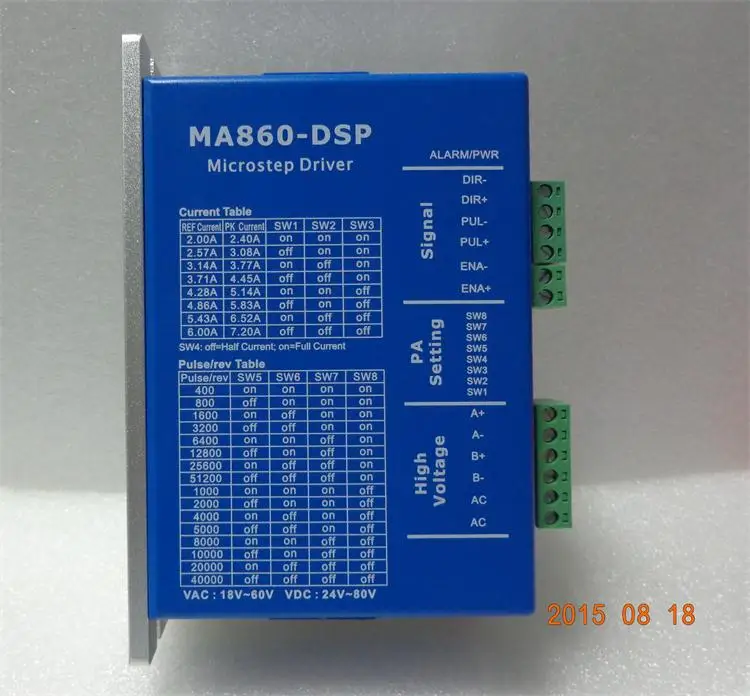

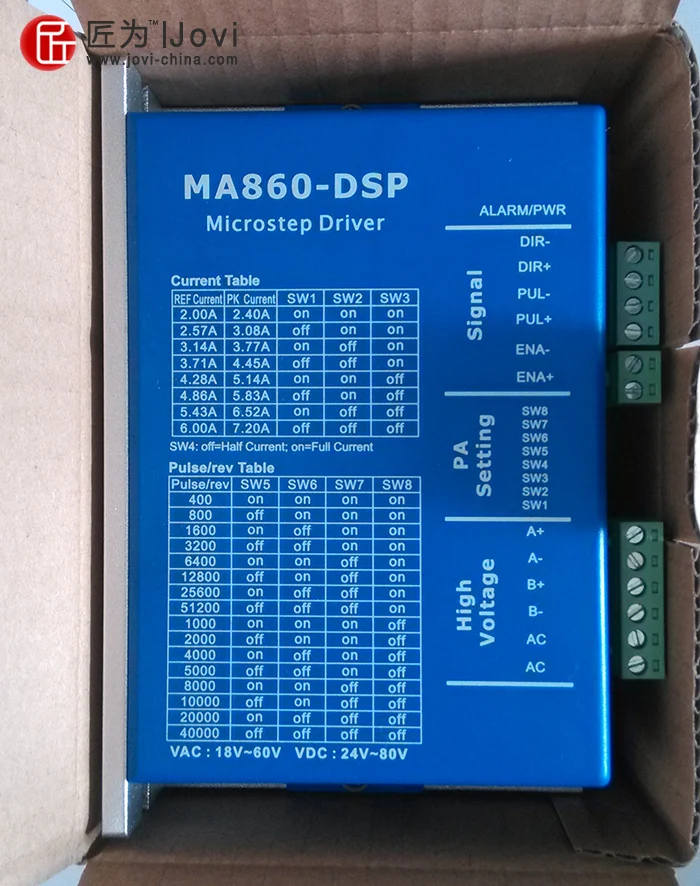

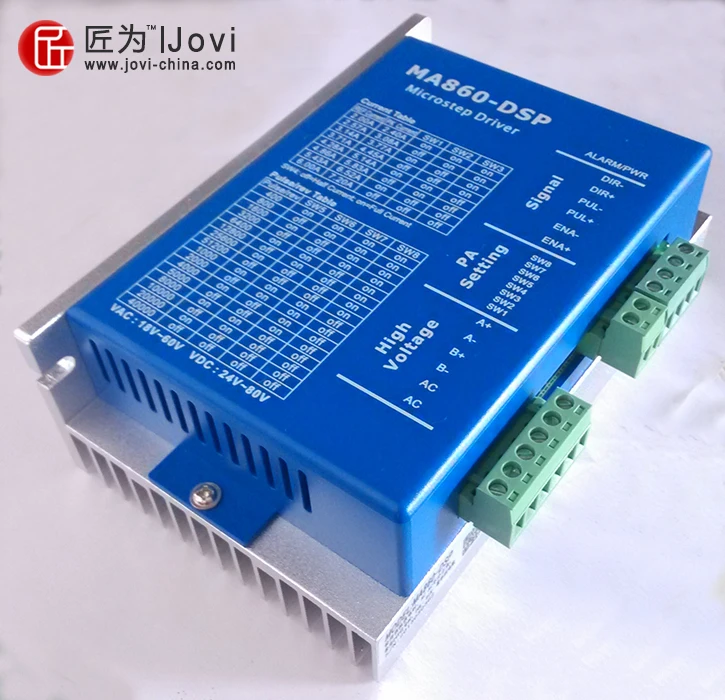

Новые продукты DSP дизайн 2-фазный шаговый драйвер MA860-DSP Рабочая 24V-80VDC или VAC16-60VAC из 6A ток пуш-ап NEMA 34 шаговый двигатель, 256 шаг, очень хорошо работает в гравировальный станок, и система ЧПУ машина.
Особенности
• Сверхнизкий уровень шума двигателя обеспечивает отличную тишину
• Защита от резонанса, обеспечивает оптимальный крутящий момент и нестабильность среднего диапазона
• Технология самостоятельного тестирования и автоматической конфигурации обеспечивает оптимальные отклики с различными двигателями
• Программируемые разрешения Microstep, от полного шага до 204800 шагов/оборотов
• Напряжение питания до + 80 В постоянного тока
• Программируемый выходной ток, от 2.0A до 6.0A
• Частота импульсного ввода до 200 кГц
• Автоматическое снижение холостого тока
• Поддерживает режимы PUL/DIR и CW/CCW
MA860-DSP является универсальным полностью цифровым шаговым диском на основе DSP с усовершенствованным алгоритмом управления. Он приносит уникальный уровень гладкости системы, обеспечивая оптимальный крутящий момент и устраняет нестабильность среднего диапазона. Технология самопроверки и автоматической конфигурации обеспечивает оптимальные отклики с различными двигателями и простоту в использовании. Приводные двигатели могут работать с гораздо меньшим шумом, более низким нагревом, плавным движением, чем большинство дисков на рынках. Его уникальные особенности делают MA860-DSP идеальным решением для приложений, которые требуют низкой скорости гладкости. И это может использоваться в качестве источника питания переменного или постоянного тока, что экономит затраты для вас.
Электрические характеристики(TJ= 25OC/77OF)
Параметры | MA860-DSP | |||
Мин | Типичное | Макс | Блок | |
Выход ток | 2,0 | - | 7,2 (6,0 RMS) | А |
Напряжение питания | + 20 | - | + 80 | Постоянный ток |
Логический сигнал ток | 7 | 10 | 16 | MA |
Импульсная Входная частота | 0 | - | 200 | КГц |
Сопротивление изоляции | 500 | МОМ | ||
Электрические характеристики(TJ= 25OC/77OF)
Параметры | DM856 | |||
Мин | Типичное | Макс | Блок | |
Выход ток | 0,5 | - | 5,6 (4,0 RMS) | А |
Напряжение питания | + 20 | - | + 80 | Постоянный ток |
Логический сигнал ток | 7 | 10 | 16 | MA |
Импульсная Входная частота | 0 | - | 200 | КГц |
Сопротивление изоляции | 500 | МОМ | ||
Разъем P1 конфигурации
Pin Функция | Детали |
PUL + | Импульсный сигнал:В режиме одного импульса (импульса/направления), этот вход представляет импульсный сигнал, каждый восходящий или падающий край активный (программное обеспечение настраивается); 4-5 в при PUL-HIGH, 0-0,5 в тех случаях, когда PUL-LOW. В двойном импульсном режиме (импульсный/импульсный), этот вход представляет по часовой стрелке (CW) пульс, активный как на высоком, так и на низком уровне (программное обеспечение настраивается). Для надежный ответ длительность импульса, должно быть больше, чем 2,5 & micro; Невысокий массивный каблук. Серии подключения резисторов для ограничения тока, когда + 12 В или + 24 В используется. Такие же, как сигналы DIR и ENA. |
Опора | |
Дир + | Дир сигнала:В одноимпульсном режиме этот сигнал имеет низковольтные/высоковольтные уровни, представляющие два направления вращения двигателя; В двухимпульсном режиме (программное обеспечение настраивается), этот сигнал-импульсный счетчик часов (CCW), активный как на высоком, так и на низком уровне (программное обеспечение настраивается). Для надежного ответа на движение Сигнал DIR должен быть впереди PUL сигнала по крайней мере 5 & micro;s. 4-5 в тех случаях, когда DIR-HIGH, 0-0,5 в тех случаях, когда DIR-LOW. Обратите внимание, что направление вращения также связано с сочетанием проводки с двигателем. Обмен соединением двух проводов для катушки к приводу обратит направление движения. |
Дир | |
Ена + | Включает сигнал:Этот сигнал используется для включения/отключения накопителя. Высокий уровень (сигнал управления NPN, PNP и дифференциальные сигналы управления, напротив, а именно низкий уровень для включения.) для включения привода и низкий уровень для отключения привода. Обычно слеваНеподключенным (включено). |
Ена- |
Разъем P2 конфигурации
Pin Функция | Детали |
+ Постоянного тока | Источник питания, 20 ~ 80 В постоянного тока, включая колебания напряжения и EMF напряжения. |
GND | Мощность местах. |
A +, A- | Двигателя двигателем постоянного тока однофазный A |
B +, B- | Двигателя двигателем постоянного тока однофазный B |
Выбор разрешения микрошага и выходной ток привода
Микроступенчатые разрешения и выходной ток программируются, первый может быть установлен от полного шага до 102400 шагов/оборотов, а последний может быть установлен от 0,5a до 5,6a.

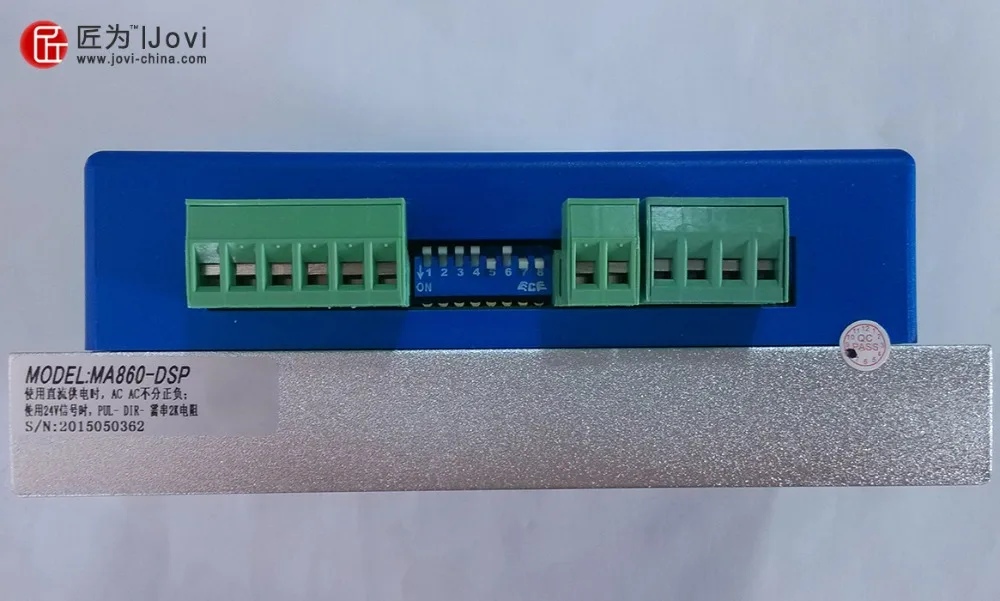

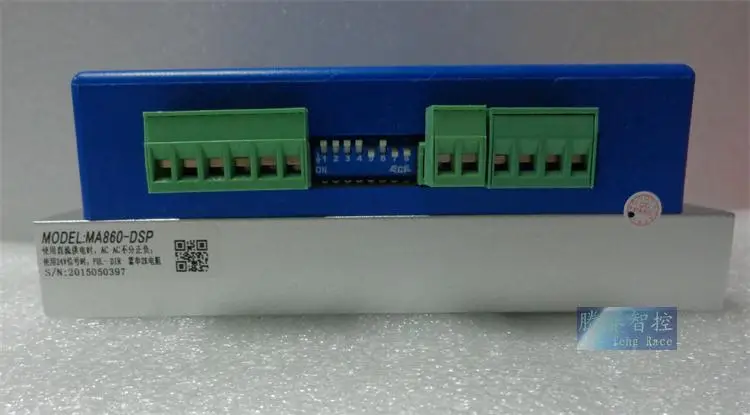

Тем не менее, в тех случаях, когда это не в программном обеспечении настроить режим, этот диск используется 8-битный DIP-переключатель, чтобы установить разрешение microstep и мотор рабочий ток, как показано ниже:
'Граница = 0>
Microstep Разрешение выбор
Если он не находится в настроенном по режиме, разрешение microstep устанавливается SW5, 6, 7, 8 DIP-переключателя, как показано в следующей таблице:
Microstep | Steps/rev.(для 1,8OМотор) | SW5 | SW6 | SW7 | SW8 |
1 до 512 | По умолчанию/программное обеспечение настроено | На | На | На | На |
2 | 400 | Off | На | На | На |
4 | 800 | На | Off | На | На |
8 | 1600 | Off | Off | На | На |
16 | 3200 | На | На | Off | На |
32 | 6400 | Off | На | Off | На |
64 ГБ | 12800 | На | Off | Off | На |
128 256 | 25600 51200 | Off Off | Off Off | Off | На |
5 | 1000 | На | На | На | Off |
10 | 2000 | Off | На | На | Off |
20 | 4000 | На | Off | На | Off |
25 | 5000 | Off | Off | На | Off |
40 | 8000 | На | На | Off | Off |
50 | 10000 | Off | На | Off | Off |
100 | 20000 | На | Off | Off | Off |
400 | 40000 | Off | Off | Off | Off |
Текущие параметры
Если он не находится в настроенном по режиме, первые три бит (SW1, 2, 3) DIP-переключателя используются для настройки динамического тока. Выберите параметры, Наиболее близкие к требуемому току вашего двигателя.
Максимальный ток | Измерения среднеквадратичного значения тока | SW1 | SW2 | SW3 |
По умолчанию/программное обеспечение настроен (0,5 для 5.6A) | OFF | OFF | OFF | |
2.0A | 2.4A | На | OFF | OFF |
2.57A | 3.08A | OFF | На | OFF |
3.71A | 4.45A | На | На | OFF |
4.86A | 5.83A | OFF | OFF | На |
5.43A | 6.53A | На | OFF | На |
6.00A | 7.2A | OFF | OFF | OFF |
