Elecrow DSO138 цифровой осциллограф DIY Kit обучения Osciloscopio 2 4 "TFT 1msps с зонд Аналоговый

Elecrow DSO138 цифровой осциллограф DIY Kit обучения Osciloscopio 2 4 "TFT 1msps с зонд Аналоговый

Elecrow DSO138 цифровой осциллограф DIY Kit обучения Osciloscopio 2,4 "TFT 1msps с зонд Аналоговый пропускная способность Бесплатная доставка

Описание

DSO138 был разработан в качестве учебного осциллограф комплект. Простота в структуре и легкость в сборке/деятельности главные цели своей конструкции. Для этих целей DSO138 применяется в основном через отверстие детали и сердце DSO138 является Cortex-M3 процессор ARM (STM32F103C8) от ST. Он также использует 2,4 дюйма TFT ЖК-дисплей (320X240 dotmatrix, 262 К цвета) как его дисплей элемент, который будет отображать хороший ясный сигналов. Подробные инструкции по сборке приведены в сочетании с руководством по поиску и поиску неисправностей и схемой.

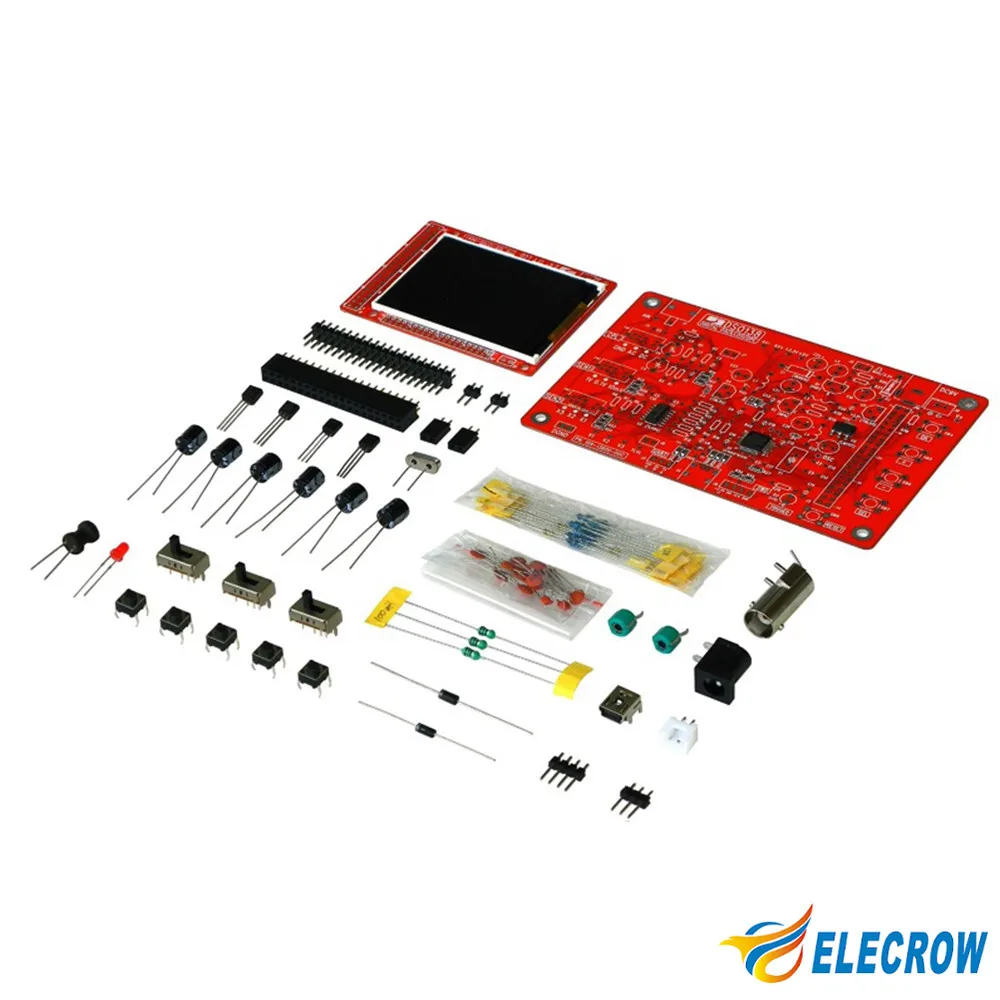

Этот DSO138 комплект имеет все SMD частей предварительно пайку. MCU был предварительно запрограммирован и не требуется перепрограммирование.

Параметры

Количество каналов: 1
Аналоговый пропускная способность: 0-200 кГц
Чувствительность: 10 мВ/Div-5 В/Div
Ошибка чувствительности: <5%
Разрешение: 12 бит
Максимальное входное напряжение: 50Vpk
Муфта: DC, AC, GND
Максимальная частота дискретизации в реальном времени: 1 МСПС
Timebase: 10us/Div-500 s/Div
Запись Длина: 1024
Режимы триггера: Auto, Normal, Single
Типы триггеров: подъемный/падающий край
Положение триггера: 1/2 фиксированного размера буфера
2,4 дюймовый цветной TFT lcd с разрешением 240x320
9 В DC (8-12 В приемлемый)
Потребляемый ток: 120mA
Размер: 117 мм X 76 мм X 15 мм
Вес: 70 г (не включая кабели)

Посылка список


DSO138 цифровой осциллограф DIY kit x1

Руководство и techsupport(Пожалуйста, свяжитесь с нами, чтобы получить следующие данные)

Подробные Применение руководство
Руководство пользователя
Данные
Оборудование источника
Программное обеспечение источник
Загрузки микропрограммы
Подробное руководство пользователя по инструкциям
